（三）任务实施
本书采用的51单片机由两块电路板组成，即核心板和外设板。核心板是单片机的最小系统板，其电路原理将在任务二中详细介绍，核心板负责单片机程序的烧入、执行，包含单片机的主芯片、电源开关、晶振等；外设板则负责单片机程序显示和反馈等，板上包括LED灯、数码管、按钮等元件。
步骤一：认识单片机核心板的元件
51单片机核心板如图1-12所示，它由STC89C52芯片、电阻、晶振、按钮、开关、电源控制接口等元件组成，各部分配置见表1-1。核心板的主要功能是程序烧入、执行、储存等，其中STC芯片提供引脚的信号输出，晶振为芯片提供时钟频率，复位按钮和电解电容组成的电路使得芯片能恢复到初始状态，开关和电源指示灯等负责显示芯片板的上电情况，电源和烧写程序插座（DC3-10P）通过10个引脚与杜邦线连接，由USB转换器连接到电脑，如图1-13所示。
小贴士
STC89C52芯片有三组功能引脚：P1～P3，内含上拉电阻，只有P0引脚外接RP1的排阻，输出高电平。
图1-12 51单片机核心板
单片机核心板

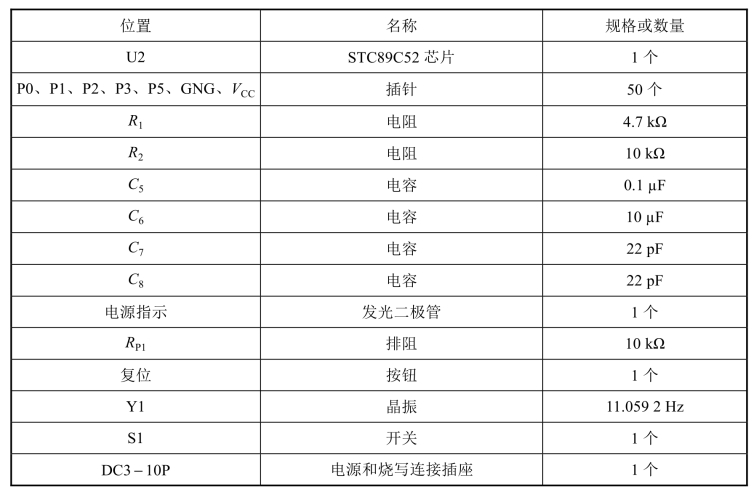

表1-1 51单片机核心板元件
图1-13 USB转换器
USB转换器
步骤二：认识单片机外设板的元件

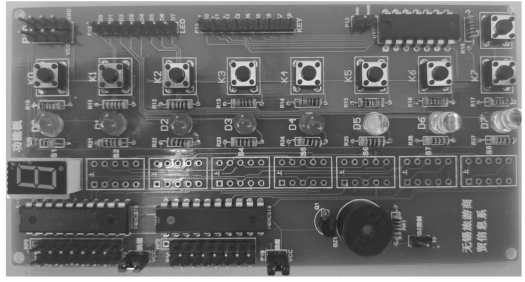

51单片机外设板如图1-14所示，它由按钮、电阻、发光二极管、数码管、蜂鸣器等元件组成，各部分配置见表1-2。外设板的主要功能是程序的显示和反馈，类似于计算机组成中的输入/输出设备。外设板通过插针、杜邦线与核心板相连。插针位置不同，对应控制的元件不同。P11处的8个插针对应按钮K0～K7，P13处的8个插针对应发光二极管D0～D7，RP2处的插针可控制数码管的显示，BZ控制处的插针控制蜂鸣器声响。此外，外设板有多处插针提供电源输入，如P10、P17、P19等。
图1-14 51单片机外设板
51单片机外设板

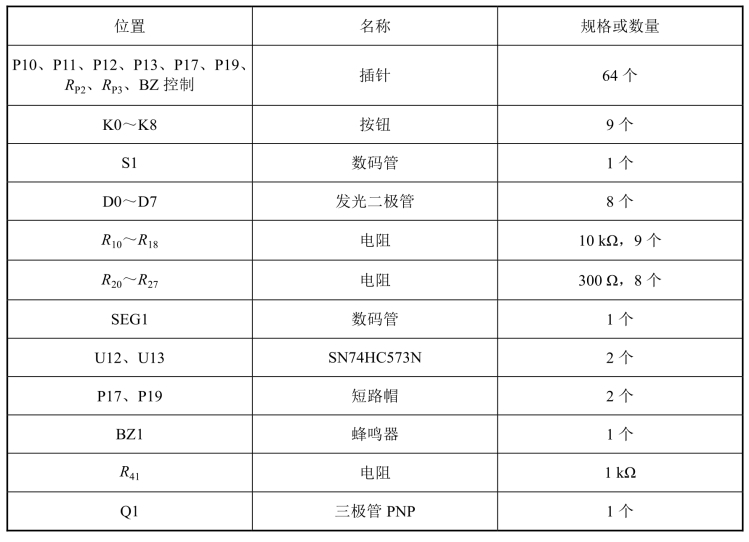

表1-2 51单片机外设板元件
步骤三：连接核心板和外设板

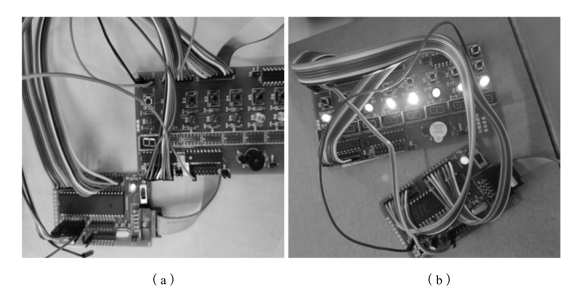

图1-15所示是两个核心板与外设板连接并执行程序的例子，图1-15（a）是核心板控制外设板中数码管显示的“1”，图1-15（b）是核心板控制外设板发光二极管的亮暗。
图1-15 连接核心板和外设板
连接核心板和外设板
