（三）任务实施

（三）任务实施

步骤一：连接单片机和外部设备

连接单片机核心板和外设板，如图3-32所示。其中核心板P0与外设板P13相连，使用杜邦线连接核心板和外设板的VCC，烧录项目二中的程序，测试外设板的LED灯工作是否正常。

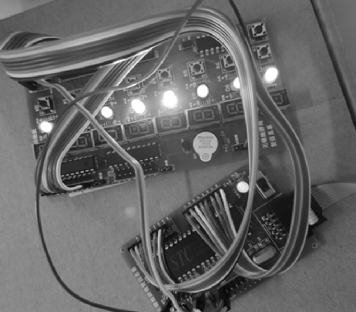

图3-32　单片机和外部设备连接

单片机和外部设备连接

步骤二：编写“走马灯”程序

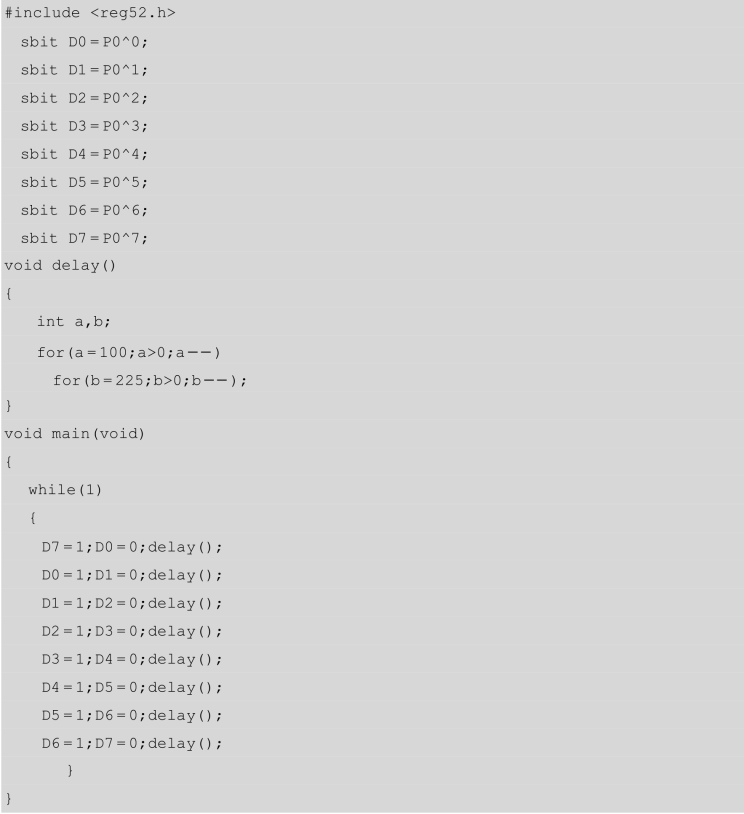

根据任务二的流程图编写“走马灯”代码如下：

其中，变量D0～D7对应P0的8个引脚P0^0～P0^7；delay()函数的作用是延时（函数的概念和使用在以后的章节里会重点讲述），在延时函数中，利用两个for循环让主程序花费一定时间（大约1 s）对变量a、b进行自加操作。

小贴士

这种软件延时只能大致消耗CPU的运算时间，一旦有优先级较高的进程调用，利用这种方式进行延时，时间上会有很大的出入，要精确确定延时时间，需要用到定时器和计数器，这些内容在以后的课程会着重讲述。

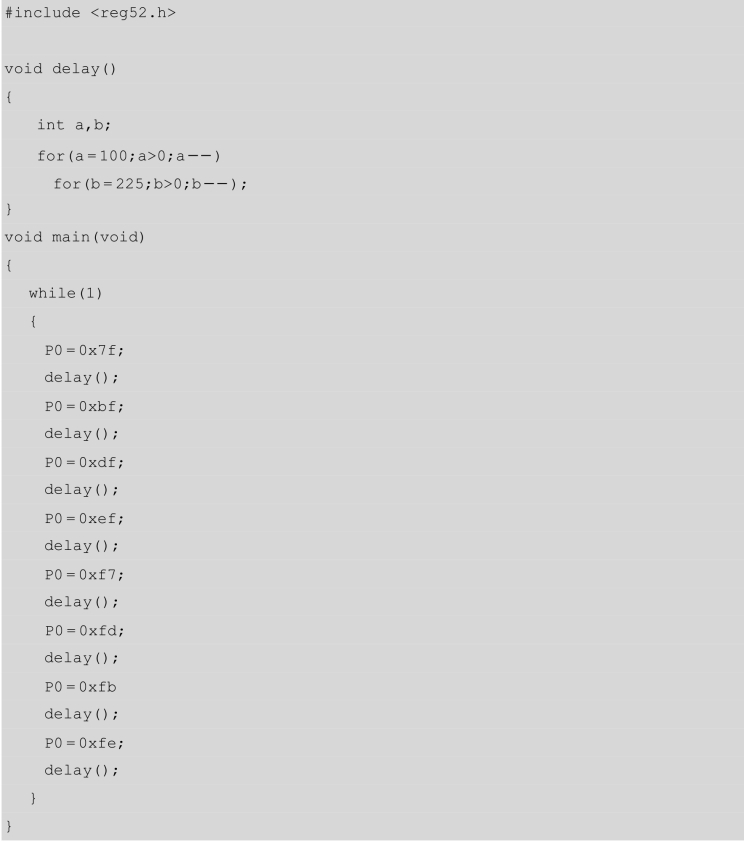

以上就是“走马灯”程序，程序中对P0中每个引脚P0^0～P0^7分别输入高低电平，参照项目二中的程序，也可以为P0统一赋值，从而达到“走马灯”的效果。代码如下：

其中，对P0的每一次输入，都对应着一盏灯的亮起，例如，第三盏灯亮起，如图3-33所示，输入的十六进制数为0xdf。“走马灯”程序的主体结构为顺序结构，即每一个语句依次执行。

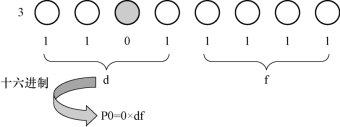

图3-33　第三盏灯亮起，计算P0的输入

此外，现实生活中会碰到“流水灯”（即LED灯一开始全亮，继而一盏一盏地暗下去）、“双向走马灯”（从两头同时闪烁流动），也可试着书写代码。
