(二)任务目标
通过本任务的学习,使学生理解数码管显示原理,熟练掌握在数码管上显示指定字符的方法。
知识准备
半导体发光器件是数码管的一种,其基本单元是发光二极管。当向发光二极管施加正向电压时,发光二极管导通,会发出特定色彩的荧光。
常见数码管有七段数码管和八段数码管,区别在于八段数码管比七段数码管多一个用于显示小数点的发光二极管单元DP(decimal point)。

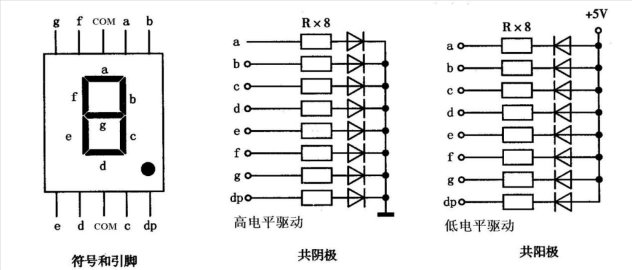

LED数码管的各段为a、b、c、d、e、f、g和dp,如图6-2所示。
图6-2 数码管结构原理图
共阴极结构的数码管就是将8个发光二极管的阴极连在一起,而阳极是独立的;共阳极结构的数码管就是将8个发光二极管的阳极连在一起,而阴极是独立的。
1位数码管的3脚和8脚在内部是连在一起的,通常称为公共端com。在各段上施加不同的电压,就可以根据要求显示0~9等数字或者其他特定的字符。
数码管的工作参数:正向压降一般为1.5~2 V,额定电流为10 mA,最大电流为40 mA。在实际使用时,为防止烧坏数码管,一般对每段都串联一个限流电阻(300 Ω),使其工作电流为10 mA左右。
