（三）任务实施
步骤一：认识Diagram Designer软件

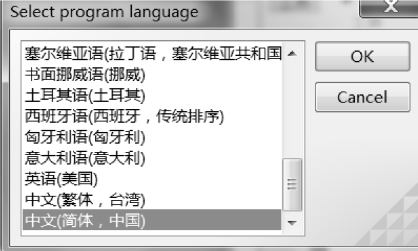

安装Diagram Designer时可选择简体中文，如图3-19所示。
图3-19 选择中文版

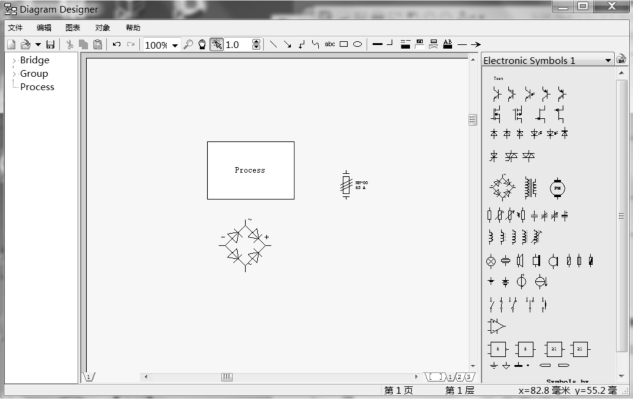

打开软件，如图3-20所示，右侧有模板，可以直接将想要的图案拖进来进行修改，也可以直接画出自己想要的图形。一些简单的形状可以调整大小，但对于复杂的形状，其大小不能变动。
在画好基本图形之后，如图3-21所示，双击可以添加文字（图3-22），字体的格式及颜色设置如图3-23和图3-24所示。
图3-20 Diagram Designer界面

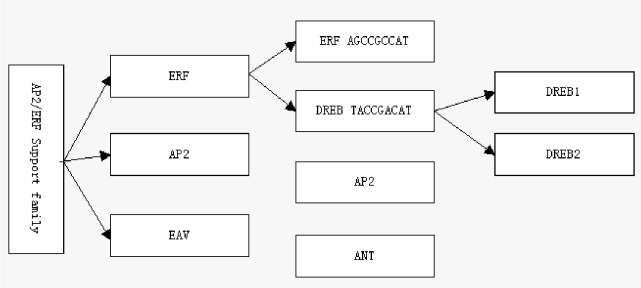

图3-21 绘制结构图

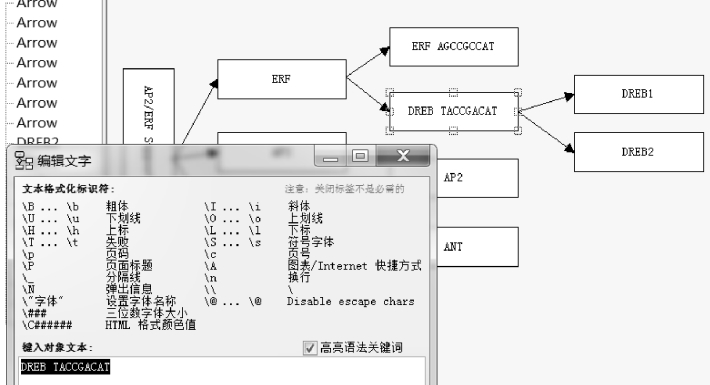

图3-22 添加文字

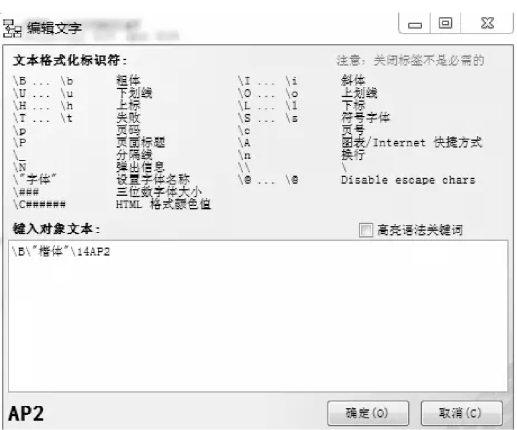

图3-23 字体设置
图3-24 字体颜色（红色）设置
小贴士
Diagram Designer设置颜色时，需要一定的格式和比照颜色表。
另外，基本图形也可以通过右击，选择“属性”，在“属性”窗口（图3-25）中进行修改。
以下举一个Diagram Designer绘制流程图的例子。
古罗马皇帝恺撒在打仗时曾经使用过以下方法加密军事情报，如图3-26所示。

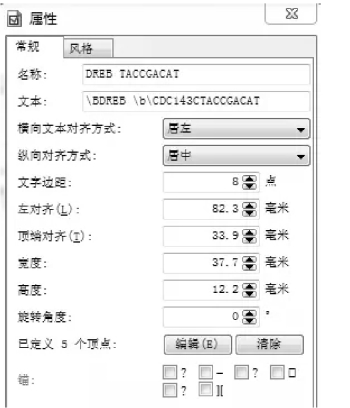

图3-25 基本图形的属性设置

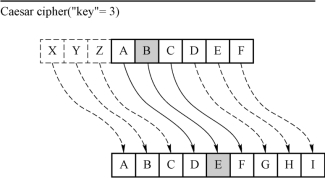

图3-26 恺撒加密
请根据上述加密或解密用户输入的英文字符串画出程序流程图。
分析：输入一个字符串，然后将其中每个字符单独取出，并且用字符的算法进行加3，强制转化为后面3位的字符，最后的输出结果如图3-27所示。
图3-27 恺撒密码流程图

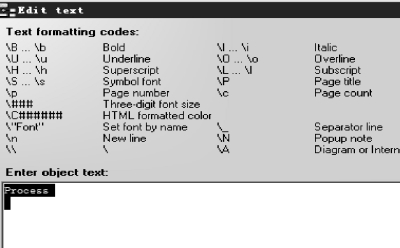

小贴士
在Diagram Designer中添加文字时，也可采用工具栏上的
控件进行设置。
步骤二：利用Diagram Designer制作“走马灯”的流程图

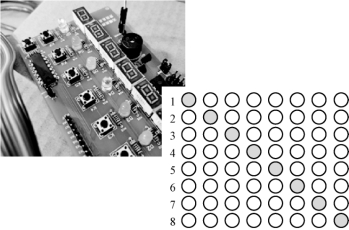

如图3-28所示，单片机外设板“走马灯”就是让外设板上的灯依次亮过，产生“动起来”的效果。根据这个效果，利用Diagram Designer软件绘制流程图，如图3-29所示，其中D0～D7表示外设板的8盏LED灯，while（1）是让程序不断地循环，当后一盏灯亮起时，前一盏灯熄灭的同时延时1 s。显然，在while（1）{}里的程序是一种顺序结构。
图3-28 走马灯
走马灯（流水灯）

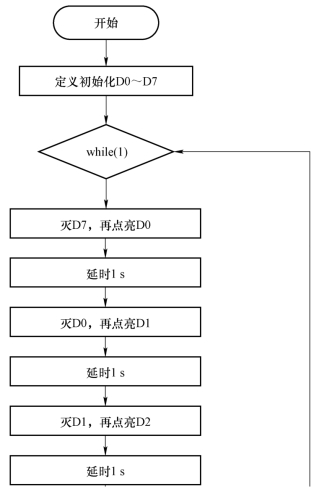

图3-29 Diagram Designer绘制的走马灯流程图

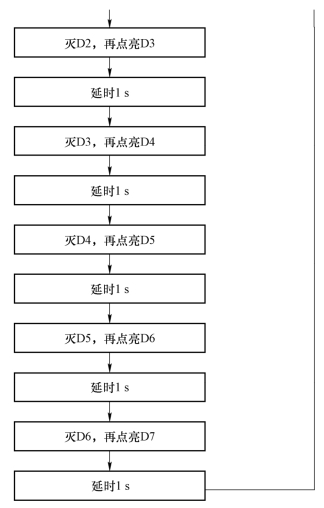

图3-29 Diagram Designer绘制的走马灯流程图（续）
