（三）任务实施
步骤一：连接单片机核心板与外设板
根据任务二中的程序“P0 = 0x00”把STC芯片P0中的8个功能引脚置于低电平，根据项目一任务二中的LED原理图（图2-46），在用杜邦线连接核心板和外设板时，让核心板P0与外设板P13相连，再使用杜邦线连接核心板和外设板的VCC，如图2-47所示，此时由于外设板P13处是低电平，电流从高电平流到低电平，LED灯发光。
图2-46 LED原理
图2-47 连接核心板和外设板
连接核心板和外设板
步骤二：烧录程序，点亮我的单片机
以下将任务二中生成的HEX文件烧录到单片机芯片中。
① 将烧录器一端连接电脑，另一端连接单片机核心板的串口，如图2-48所示（这里烧录器除了烧录，还有供电的功能）。
图2-48 烧录器的连接
烧录器的连接
② 查看USB下载端口。
在桌面上右击“计算机”，选择“管理”项，如图2-49所示，打开“设备管理器”，如图2-50所示，查看USB下载端口USB-SERIAL-CH340（COM7），如图2-51所示，每个人的电脑上显示的COM号可能不一样，只要有该项，都是正确的。
③ 打开STC V6.82E烧录软件。
烧录软件在D:\单片机\STC烧写软件文件夹下，打开过程中，如果弹出升级提醒，关闭即可。
④ 选择单片机型号。
如图2-52所示，在“单片机型号”下拉框中选择STC89C51系列中的STC89C52。
图2-49 计算机管理

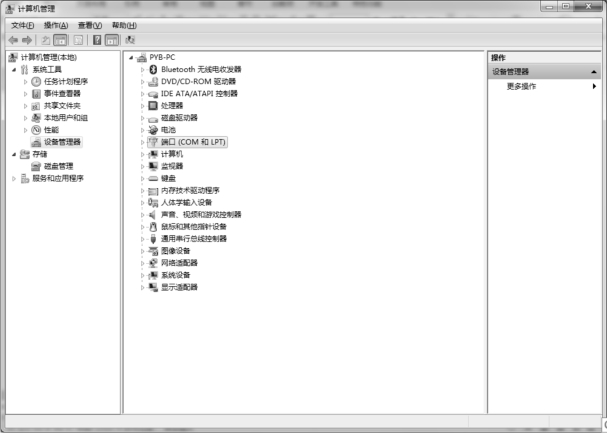

图2-50 打开设备管理器

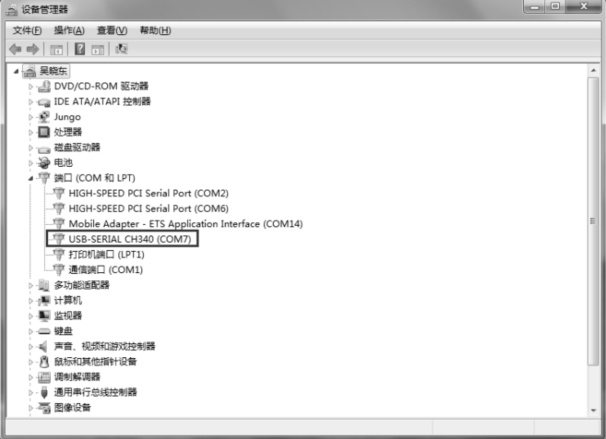

图2-51 查看端口
⑤ 选择串口号，如图2-53所示。
⑥ 打开任务二中生成的程序文件，如图2-54所示，单击“打开程序文件”按键，在“打开程序代码文件”窗口找到D:\Keil\led文件夹下的led.hex文件，单击“打开”按钮，打开程序文件，单击“下载/编程”按钮。

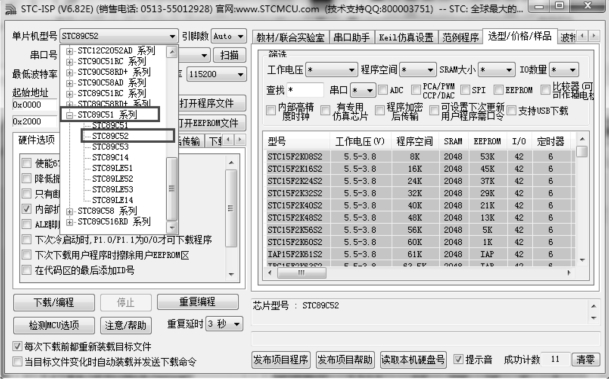

图2-52 STC V6.82E烧录软件

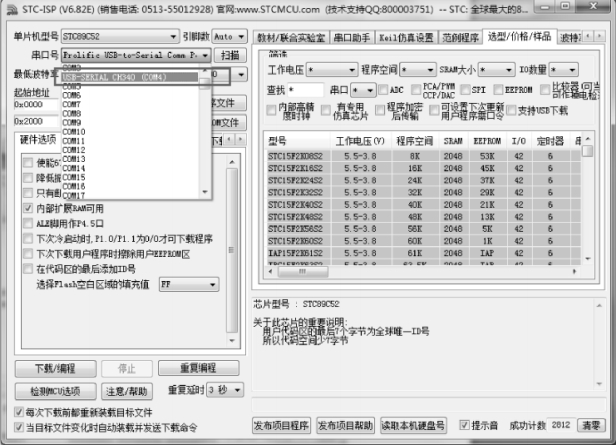

图2-53 选择串口号
⑦ 当右下角的进度窗口中出现“正在检测目标单片机”信息时，如图2-55所示，按下电源按键，如图2-56所示，给开发板“上电”。

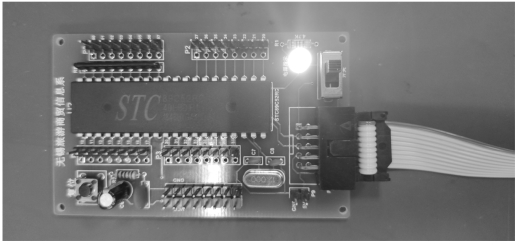

⑧ 当右下角的进度窗口中出现“操作成功！”信息时，如图2-57所示，说明程序烧写成功了。单片机开始工作了，LED被点亮了。

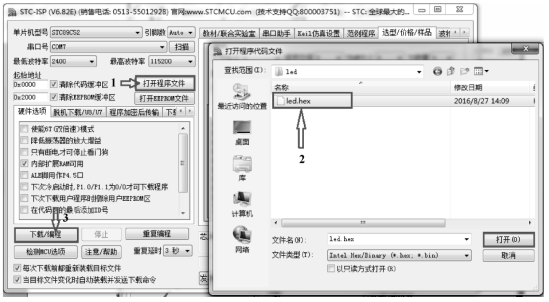

图2-54 打开程序文件

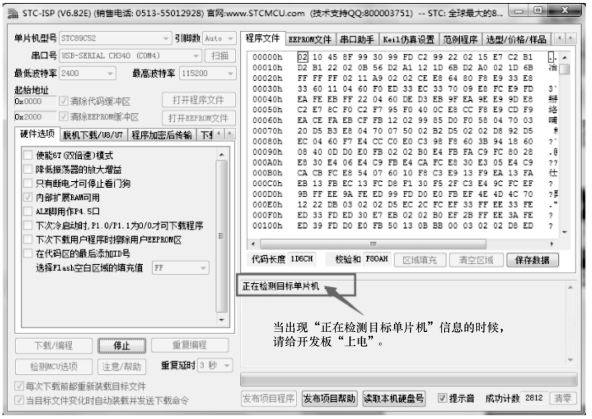

图2-55 正在检测目标单片机

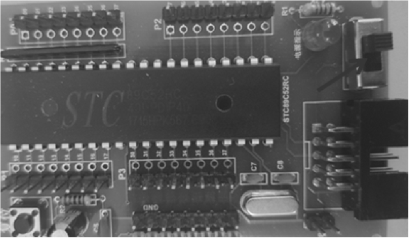

图2-56 单片机核心板电源按键
单片机核心板电源按键

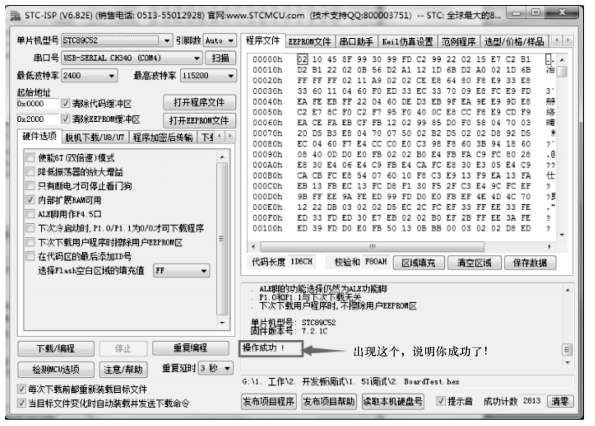

图2-57 烧录成功
