（三）任务实施
本任务通过各步骤的实施过程，深入理解数码管的显示原理，在理解数码管对应编码的基础上编写并测试程序。
步骤一：数码管检测
（1） 判断共阴与共阳
将数字万用表置于“
”挡，将黑表笔（表内电池的负极）接公共端，红表笔接其余任一引脚，若数码管亮，表明被测数码管是共阴的；否则，可将两表笔交换，若数码管亮，则表明数码管为共阳的。
（2） 判断数码管的好坏
若数码管为共阴管，应将数字万用表的黑表笔接其公共端，红表笔依次点触其余引脚，若各段分别显示出所对应的数码笔画，表明数码管是好的；若发光较暗，表明数码管发光效率低或已老化；若某段不亮，则表明数码管已局部损坏。如图6-3所示。
图6-3 数码管检测
步骤二：认知1位数码管模块电路原理图并正确连接

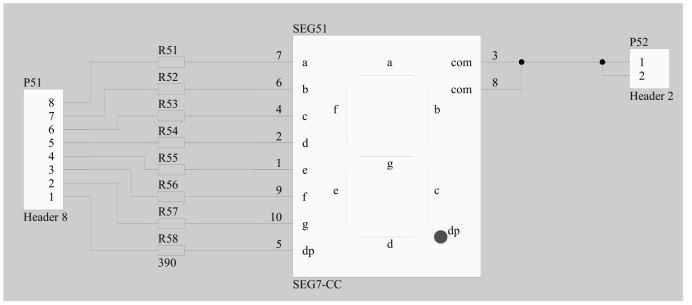

1位数码管模块电路原理图如图6-4所示，请仔细辨析各引脚编号及连接情况。
图6-4 1位数码管模块电路原理

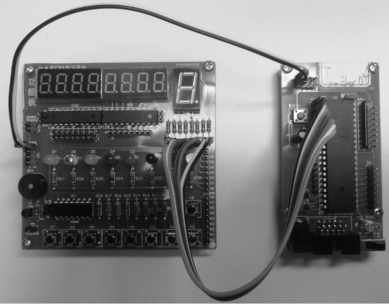

根据电路原理图，用杜邦线搭接电路，数码管模块的I/O接口与单片机最小系统模块的P0口相连，连接VCC和GND。连接效果如图6-5所示。
图6-5 1位数码管连接图
1位数码管连接图
步骤三：认知所显字符“1”的编码
数码管的静态显示方法：
对于共阴极数码管，电路中一般把阴极接地。当给任意一段的阳极加载高电平时，对应的段就点亮了。如果要显示字符“1”，给b、c两段的阳极加高电平，其余的阳极都加低电平，就显示出字符“1”了。
而对于共阳极数码管，则应给对应段的阴极加低电平。
为了检验学习成果，请完成表6-1。

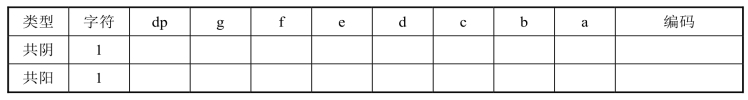

表6-1 所显字符“1”的编码表
步骤四：程序编写

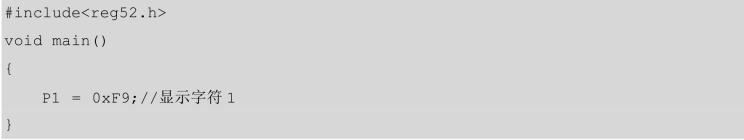

主要程序代码如下所示：
步骤五：程序编译
编译程序，如果有警告、错误，则修改程序，重新编译。程序编写初期容易出现括号不配对、缺少“；”结束符及拼写错误等常见问题。
步骤六：程序下载及功能验证
程序下载完成后，数码管上将显示字符“1”；若未按要求显示“1”，则表示实验失败，请先检查各连接线是否正确，是否存在接触不良等问题，排除以上问题后，若故障依旧，则请检查编写的程序，特别是字符编码是否有误，直至故障解决。
