（三）任务实施

（三）任务实施

本任务通过各步骤的实施过程，使读者深入理解数码管显示字符“0～F”的基本原理，在理解数码管对应编码的基础上，掌握数组初始化及引用的方法。

步骤一：认知所显字符“0～F”的编码

之前学会了字符“1”的编码，试着思考其他字符如何编码，并请完成表6-2。

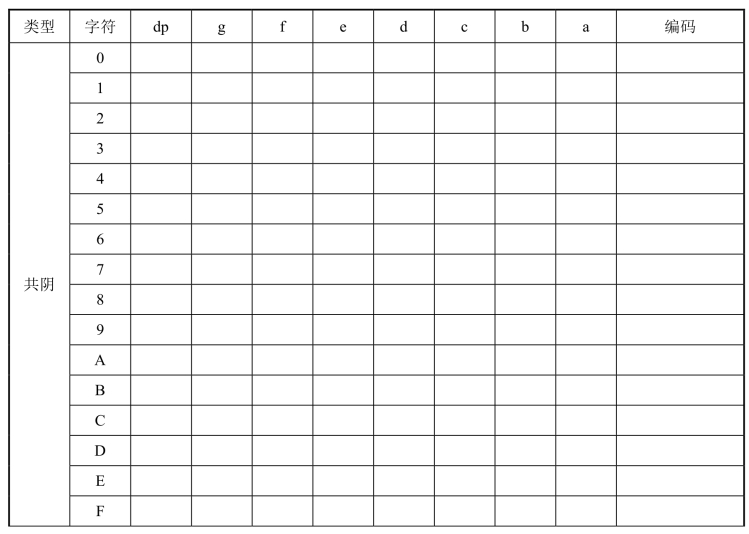

表6-2　所显字符“0～F”的编码表

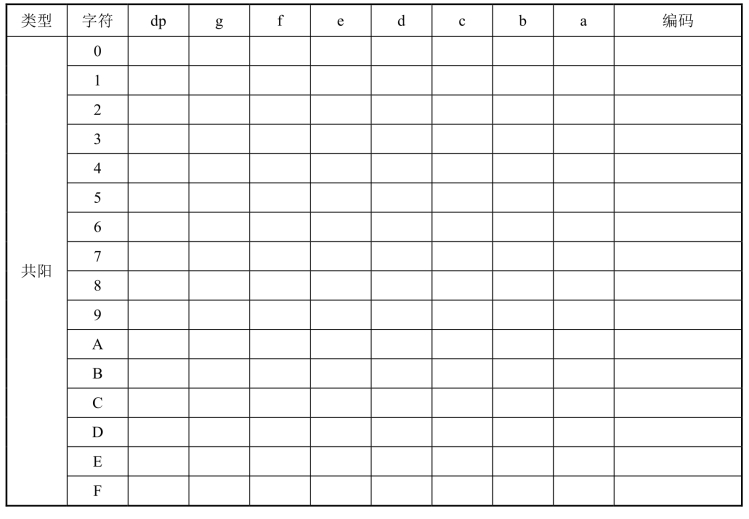

续表

步骤二：硬件连接

将功能板数码管模块的I/O接口与核心板的P1口相连，连接VCC和GND。

步骤三：程序编写

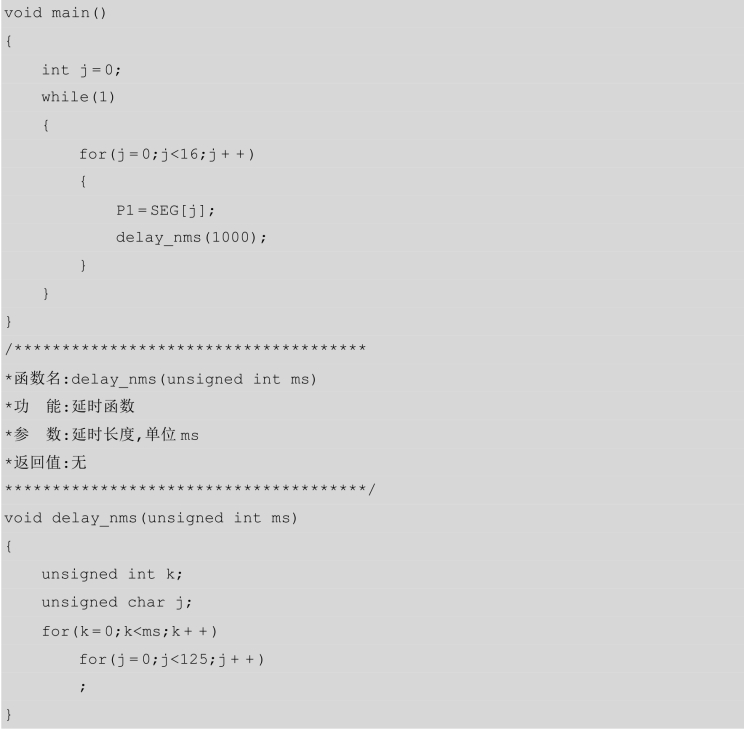

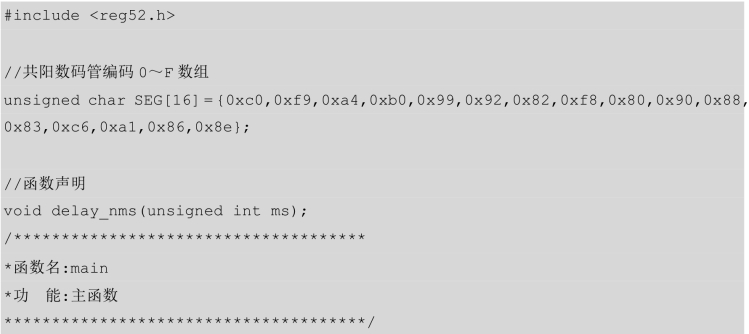

主要程序代码如下：

小贴士

显示数字或符号时，为了方便，可以下载一个数码管计算器，在百度中搜索数码管计算器即可。此软件可以帮助用户更轻松、便捷地计算出每一个数字、字母的二进制、十进制、十六进制等数据。

步骤四：程序编译

编译程序，如果有警告、错误，则修改程序，重新编译。程序编写初期容易出现括号不配对、缺少“;”结束符及拼写错误等常见问题。在数组定义方面，要特别注意下标与赋值之间的关系。

步骤五：程序下载及功能验证

程序下载完成后，数码管上将循环显示字符“0～F”；若未按要求显示，则表示实验失败，需先检查各连接线是否正确，是否存在接触不良等问题，排除以上问题后，若故障依旧，则检查编写的程序，特别是字符编码是否有误，直至故障解决。
