（二）任务目标
通过本次任务的学习，使学生了解基本的焊接规范，掌握单片机核心板和外设板元件焊接的基本技能。
知识准备
1.焊接工具与材料
电烙铁（图1-37）一般由紫铜制成，对于有镀层的烙铁头，一般不需要挫或打磨，但在使用一段时间后，会发生表面凹凸不平、氧化层严重的情况，需要夹到台钳上粗挫、细挫并用砂纸打磨，修整后立即镀锡（图1-38），即将烙铁头通电，在木板上放一些松香和一段锡，烙铁沾锡后，在松香里来回摩擦，直到整个烙铁修整面均匀镀上一层锡。焊锡丝（图1-39）是铅和锡的合金，它的熔点低、机械强度高、表面张力小，有利于焊接时形成可靠的接头。

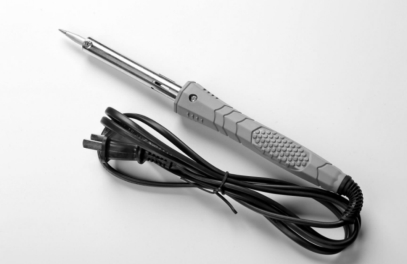

图1-37 电烙铁的结构
图1-38 电烙铁镀锡
图1-39 焊锡丝
2.手工锡焊基本操作
电烙铁有3种拿法（图1-40），焊锡丝一般有2种拿法（图1-41）。

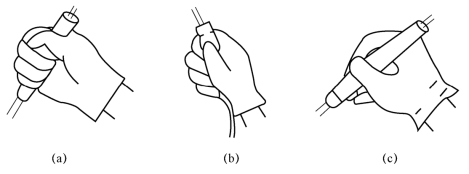

图1-40 电烙铁的3种拿法
（a）反握法；（b）正握法；（c）握笔法

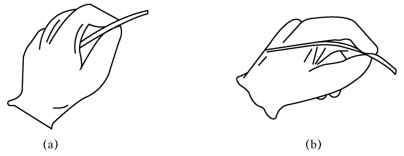

图1-41 焊锡丝的2种拿法
（a）连续锡焊时焊锡丝的拿法；（b）断续锡焊时焊锡丝的拿法
使用电烙铁要配置烙铁架，一般放置在工作台上前方。电烙铁在使用后，一定要稳妥放在烙铁架上，并注意导线等物不要碰烙铁头。
小贴士
焊锡丝有一定毒性，操作时应戴手套或操作后洗手，鼻子距离电烙铁不能太近，以免吸入有害气体，通常以40 cm为宜。
以下是手工焊接的五步法，如图1-42所示。这里需要注意电烙铁和焊丝的先后顺序，掌握好加热的时间（在保证焊料浸润焊件的前提下，越短越好），保持合适的温度，不要对焊点加力、加热，否则会导致焊件损伤。
图1-42 五步法焊接
（a）准备；（b）加热；（c）加焊锡；（d）去焊锡；（e）去铬铁
3.手工焊接技术要点
在焊接印刷电路板时，先对元件进行检查，检查规格和数量，以图1-43所示方法对插件元件进行引线成型。根据五步法分别对插件进行焊接，焊接的顺序一般为电阻器、电容器、二极管、三极管、集成电路、大功率管，其他元件为先小后大。电路板上除了插件元件外，还有导线及环形、片状焊件等，它们的焊接方式如图1-44～图1-46所示。

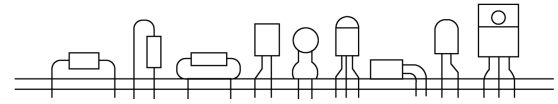

图1-43 印刷电路板的元件引线成型

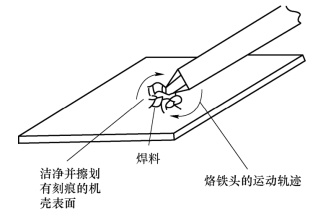

图1-44 金属片上焊导线
图1-45 环形焊件的焊接

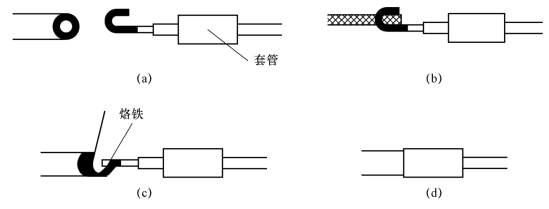

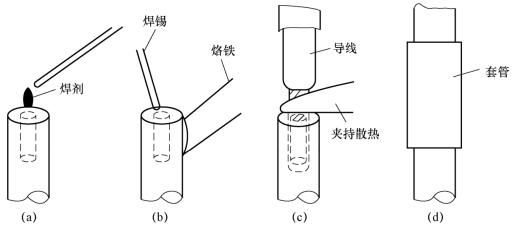

图1-46 片状焊件的焊接
（a）焊件预焊；（b）导线钩接；（c）烙铁点焊；（d）热套绝缘
