本任务通过各步骤的实施过程，使读者进一步理解位运算符的运算法则，在此基础上编写并测试程序。

步骤一：硬件连接

用2根杜邦线连接功能板上的VCC、GND和核心板上的VCC、GND。

用8根杜邦线连接功能板上的D0～D7和核心板上的P10～P17。

用8根杜邦线连接功能板上的K1～K8和核心板上的P30～P37。

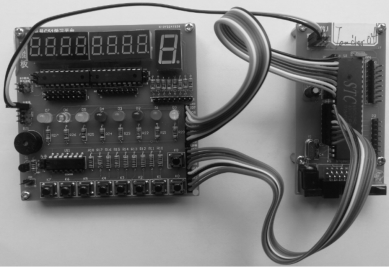

连接效果如图4-11所示。

图4-11　4按键控制流水灯连接图

4按键控制流水灯连接图

步骤二：创建C语言工程文件

① 在D盘下创建文件夹，命名为“流水灯控制”。

② 启动Keil，创建工程，命名为“流水灯控制”，并把工程存放在“D:\流水灯控制”文件夹下。

③ 设置CPU数据的参考文件。

④ 创建主程序文件main.c，并将其添加至工程文件组。

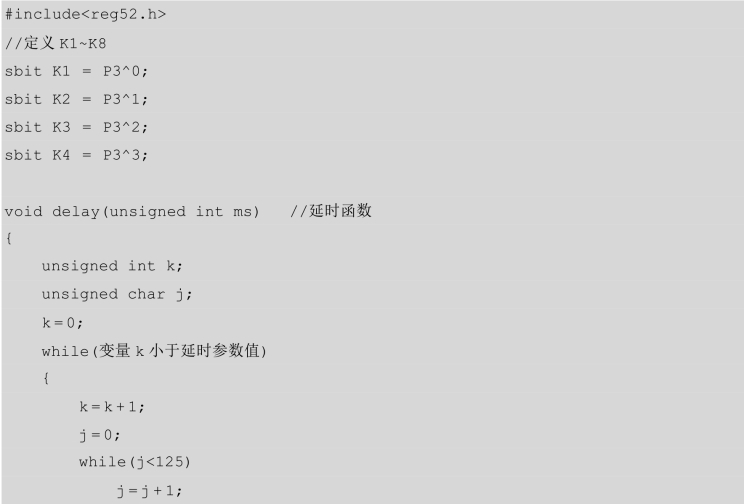

步骤三：程序编写与测试

小贴士

算术右移和逻辑右移的区别只有在二进制数的最高位是1的情况下才会体现，如果二进制数的最高位是1，那么进行算术右移时，会在左边补充1。

它们各自的作用：逻辑右移是用在无符号整数的除法运算中的，算术右移是用在有符号整数的除法运算中的。

步骤四：程序编译

编译程序，如果有警告、错误，则修改程序，重新编译。程序编写初期容易出现括号不配对、缺少“；”结束符及拼写错误等常见问题，请仔细检查。

步骤五：程序下载及功能验证

程序下载完成后，按压K1～K4键，观察LED灯D0～D7是否按照指定顺序点亮，如正确点亮，则表示该实验成功；若未按要求点亮，则表示实验失败，需先检查各连接线是否正确，是否存在接触不良等问题，排除以上问题后，若故障依旧，则检查编写的程序，直至故障解决。注：本程序中涉及按位运算，比较容易出现补位方面的问题，请仔细核对程序。
