（二）任务目标

在上一任务的基础上，进一步学习蜂鸣器的相关知识，根据需要编写程序。

知识准备

蜂鸣器是一种一体化结构的电子讯响器，广泛应用于计算机、打印机、复印机、报警器、电话机等电子产品中作发声器件，本任务介绍如何用单片机驱动蜂鸣器。

按结构原理，蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型；按工作方式，主要分为有源和无源两种。如图4-12所示。

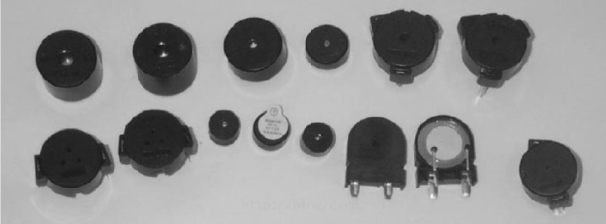

图4-12　常见蜂鸣器

常见蜂鸣器

电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场，振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。

压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。多谐振荡器由晶体管或集成电路构成，当接通电源后（1.5～15 V直流工作电压），多谐振荡器起振，输出1.5～2.5 kHz的音频信号，阻抗匹配器推动压电蜂鸣片发声。
