本任务通过各步骤的实施过程，除巩固按键相关编程的知识外，还将深入了解蜂鸣器的工作原理，在此基础上编写并测试程序。

步骤一：硬件连接

用2根杜邦线连接功能板上的VCC、GND和核心板上的VCC、GND。

用8根杜邦线连接功能板上的D0～D7和核心板上的P10～P17。

用8根杜邦线连接功能板上的K1～K8和核心板上的P20～P27。

用1根杜邦线连接功能板上的BZ和核心板上的P37。

连接效果如图4-13所示。

步骤二：绘制流程图

根据任务需求，程序的主体流程如图4-14所示。

按键蜂鸣器控制连接图

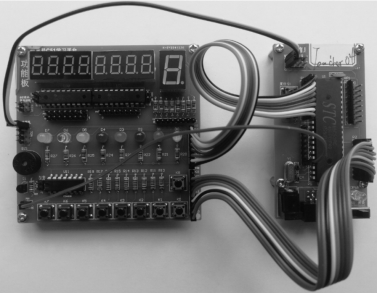

图4-13　按键蜂鸣器控制连接图

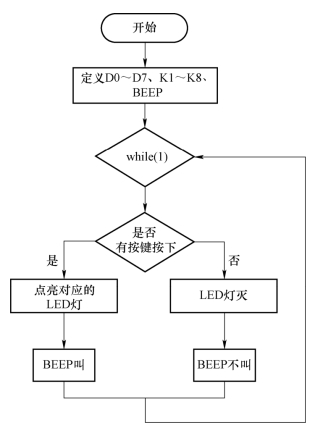

图4-14　流程图

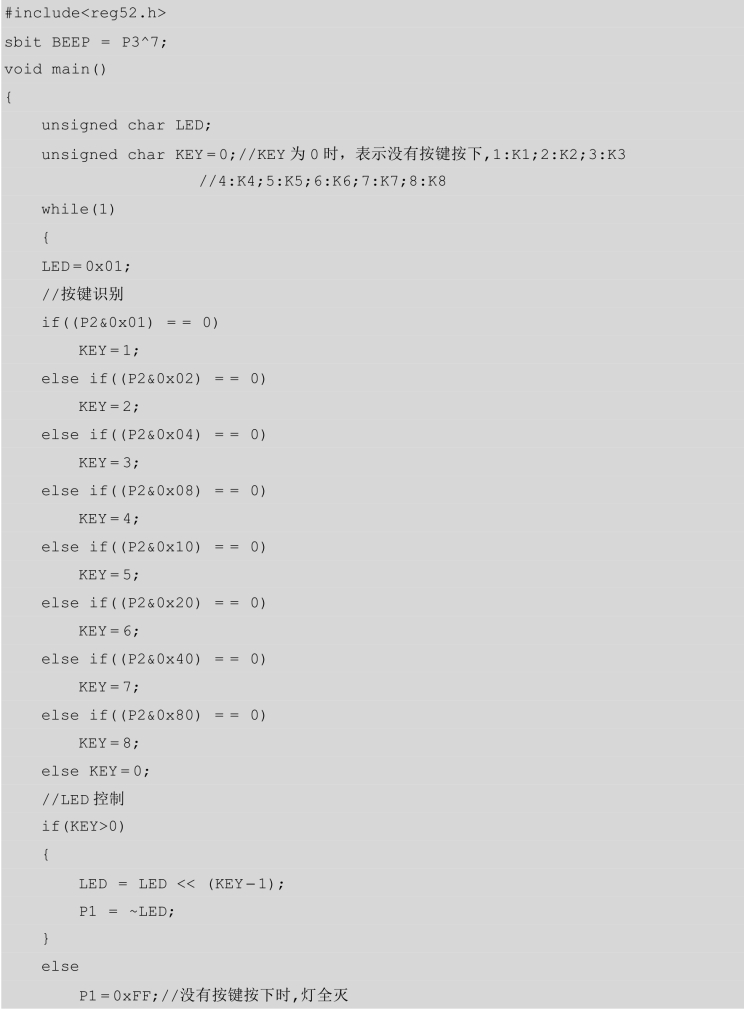

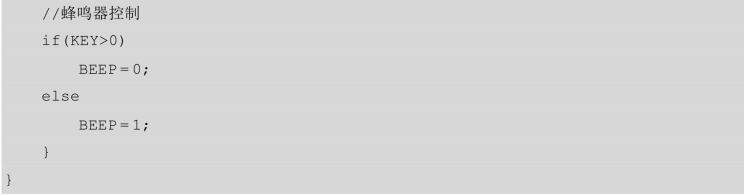

步骤三：程序编写

小贴士

注意，上述程序采用了移位方法来实现按键亮灯，与任务一中的方法（算法）有所不同，所以，在实际项目中实现同一个功能可以采用多种方法（算法）。

算法的优劣在程序开发中一般由算法所占用的“时间”和“空间”两个维度考量。 时间维度是指执行当前算法所消耗的时间，通常用“时间复杂度”描述。

空间维度是指执行当前算法需要占用多少内存空间，通常用“空间复杂度”描述。

步骤四：程序编译

编译程序，如果有警告、错误，则修改程序，重新编译。程序编写初期容易出现括号不配对、缺少“；”结束符及拼写错误等常见问题，本程序设计较多的括号，请仔细检查括号配对问题。注：“ = = ”逻辑判断符优先级高于“＆”位运算符。

步骤五：程序下载及功能验证

程序下载完成后，依次按压K0～K7键，观察LED灯D0～D7是否点亮并且蜂鸣器是否鸣叫，如点亮并伴有“嘀……”声，则表示该实验成功；若未按要求点亮LED灯或蜂鸣器未鸣叫，则表示实验失败，请先检查各连接线是否正确，是否存在接触不良等问题。排除以上问题后，若故障依旧，则检查编写的程序，直至故障解决。
