（二）任务目标

（二）任务目标

通过本次任务的学习，使学生温习常见电子元件的标识，认识单片机最小系统电路，了解一些外设板元件如数码管、LED、蜂鸣器的电路原理，学生能利用电路辅助设计软件绘制简单的电路原理图。

知识准备

1. 原理图

原理图（图1-16）是用来体现电子电路的工作原理的一种电路图，又被叫作“电原理图”。这种图由于能直接体现电子电路结构的工作原理，所以一般用在电路的设计阶段。

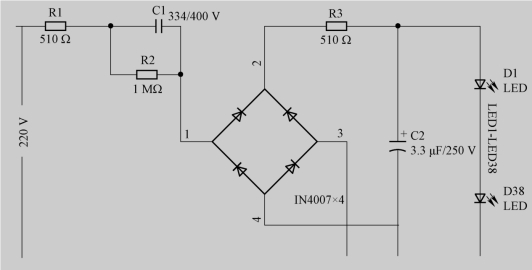

图1-16　LED节能灯电路原理图（交流降压转直流）

2. 常用的电子元件符号

绘制电路原理图是学习电子电工相关课程的基础环节，图1-17和图1-18罗列了一些常见的电子元件符号。

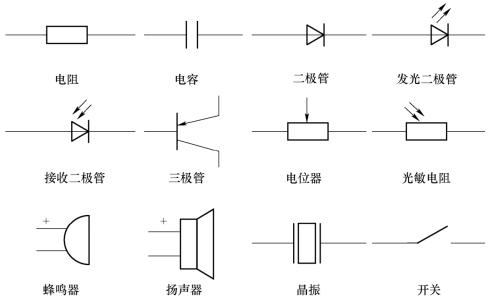

图1-17　常见元件标识一

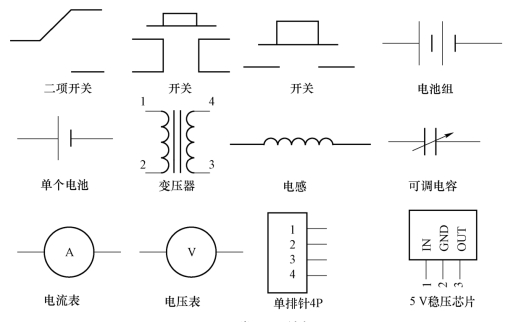

图1-18　常见元件标识二

3.Altium Designer软件

Altium Designer（图1-19和图1-20）是原Protel软件开发商Altium公司推出的一体化的电子产品开发系统，主要运行在Windows操作系统。这套软件通过把原理图设计、电路仿真、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术完美融合，为设计者提供了全新的设计解决方案，使设计者可以轻松进行设计。熟练使用这一软件，将使电路设计的质量和效率大大提高。

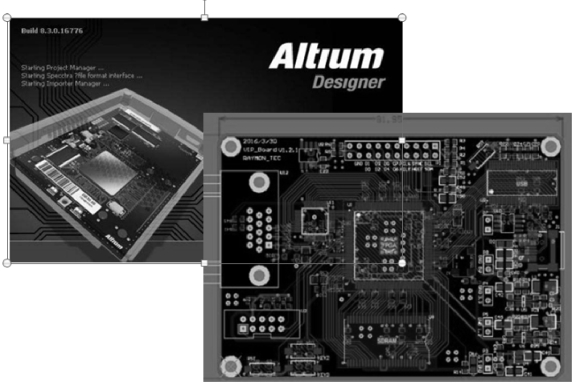

图1-19　Altium Designer界面及PCB板设计

Altium Designer 界面及 PCB 板设计

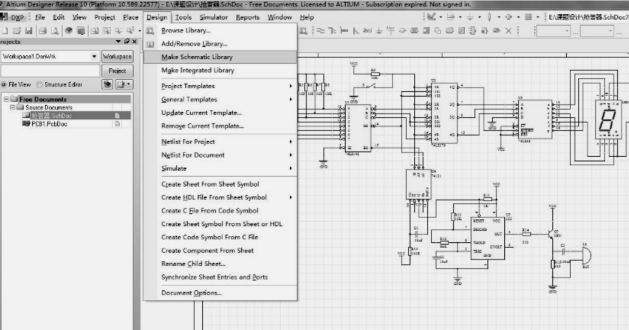

图1-20　Altium Designer原理图设计
