（五）任务实施

（五）任务实施

步骤一：创建51单片机的C语言工程

① 在D盘下创建文件夹，命名为“共同体类型”。

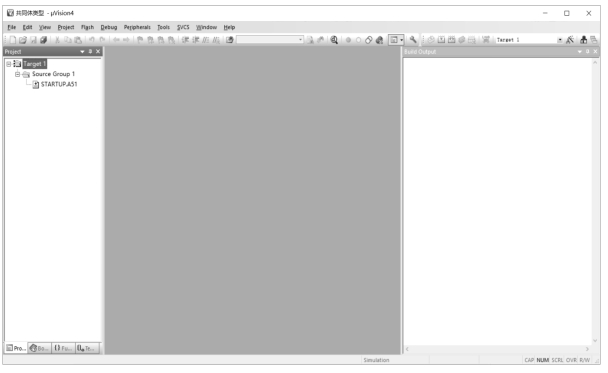

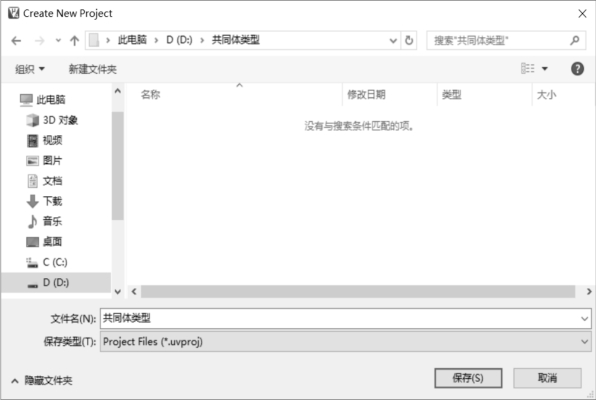

② 启动Keil，创建工程，命名为“共同体类型”，并把工程存放至“D:\共同体类型” 文件夹下，如图9-20所示。工程创建完成后，如图9-21所示。

图9-20　设置工程路径

图9-21　工程创建完成

步骤二：创建C语言源程序文件main.c，并添加到工程中

① 创建main.c文件，如图9-22所示。

图9-22　创建main.c文件

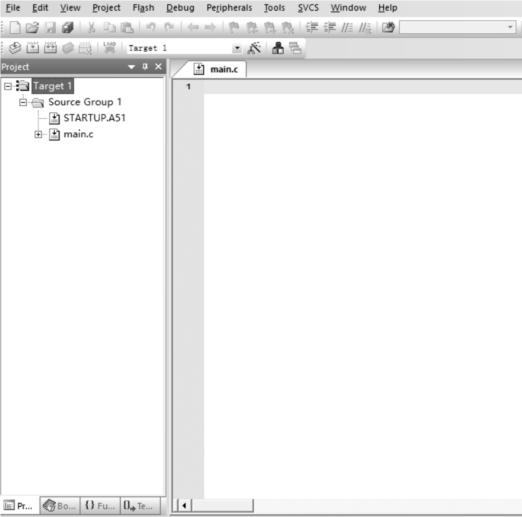

② 将main.c文件添加至工程，如图9-23所示。

图9-23　将main.c文件添加至工程

步骤三：编写C语言源程序

使用一个核心板控制两个功能板，快速取出一个int型变量，即16位变量中的高8位与低8位。比如对于65 135这个数，按照之前的方法，需要进行除法运算和求余数运算，则65 135/256的结果即高8位，65 135%256的结果即低8位。

利用共同体来实现提取高8位和低8位的任务，可以很容易降低这部分开销。

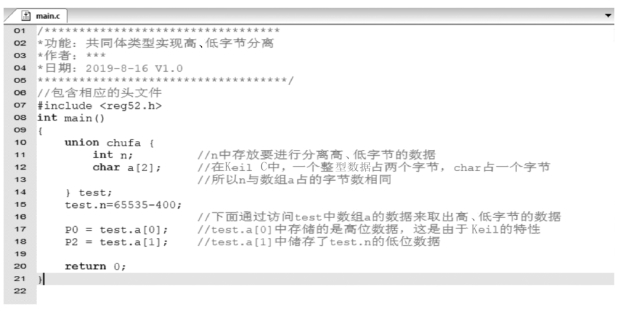

编写C语言源程序，如图9-24所示。

图9-24　编写C语言源程序

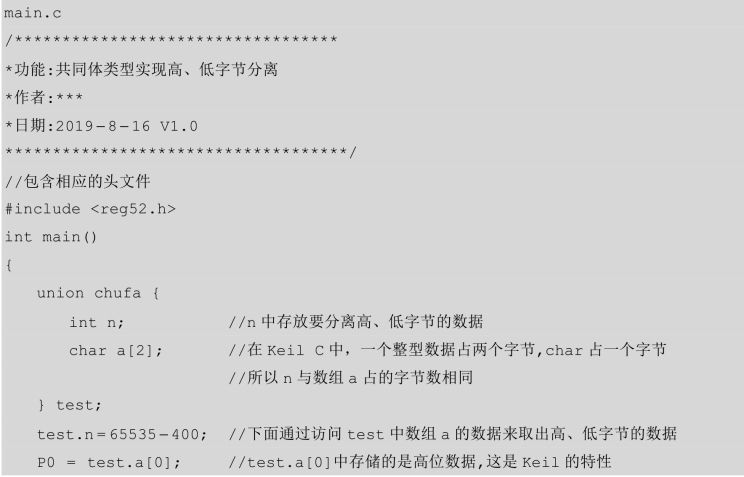

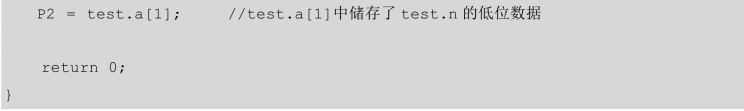

代码如下：

步骤四：编译程序

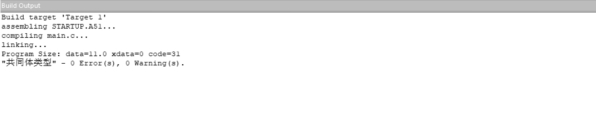

编译程序，如果有警告、错误，则修改程序，重新编译，如图9-25所示。

图9-25　程序编译结果

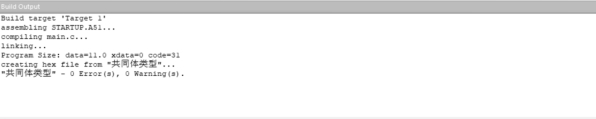

配置工程属性，生成HEX文件，如图9-26所示。

图9-26　生成HEX文件

步骤五：写入单片机

把生成的HEX文件写入单片机，观察现象，验证功能，并进行成果展示。
