（五）任务实施

（五）任务实施

步骤一：创建51单片机的C语言工程

① 在D盘下创建文件夹，命名为“结构体变量”。

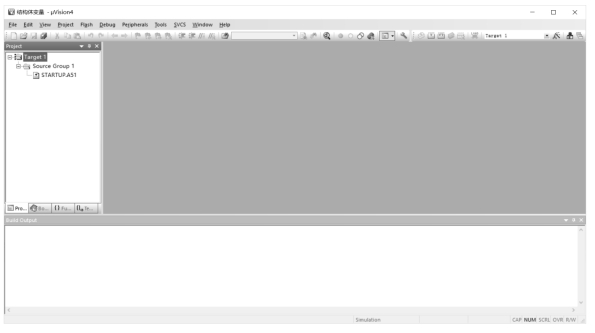

② 启动Keil，创建工程，命名为“结构体变量”，并把工程存放至“D:\结构体变量” 文件夹下，如图9-3所示。工程创建完成后，如图9-4所示。

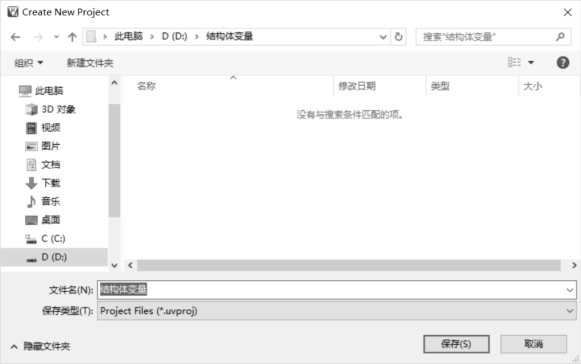

图9-3　设置工程路径

图9-4　创建工程完成

步骤二：创建C语言源程序文件main.c，并添加到工程中

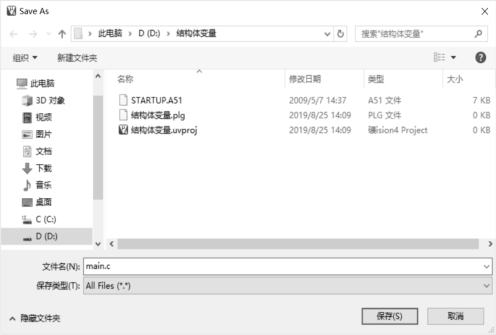

① 创建main.c文件，如图9-5所示。

图9-5　创建main.c文件

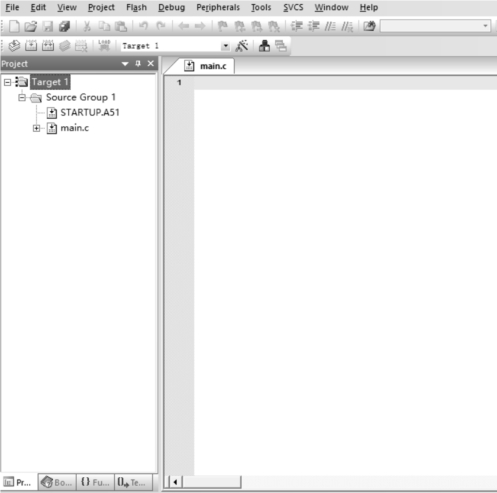

② 将main.c文件添加至工程，如图9-6所示。

图9-6　将main.c文件添加至工程

步骤三：编写C语言源程序

编写C语言源程序，如图9-7所示。

图9-7　编写C语言源程序

任务实现的编程过程中，重点包括：

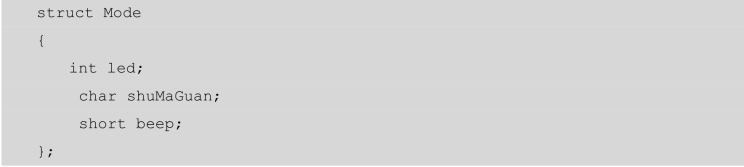

创建结构体：

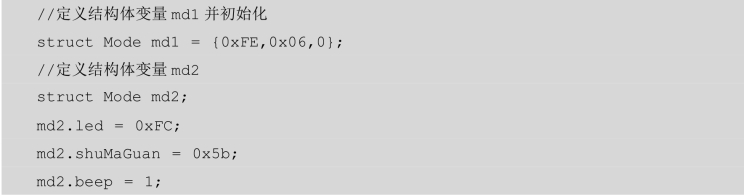

定义结构体变量并初始化结构体：

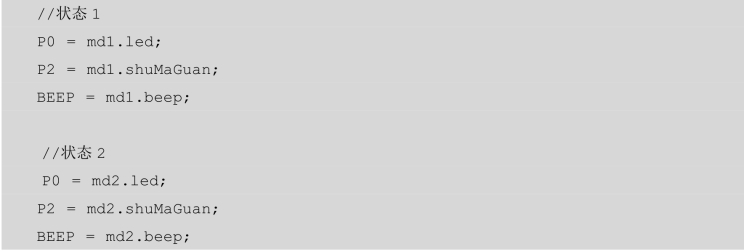

引用结构体变量：

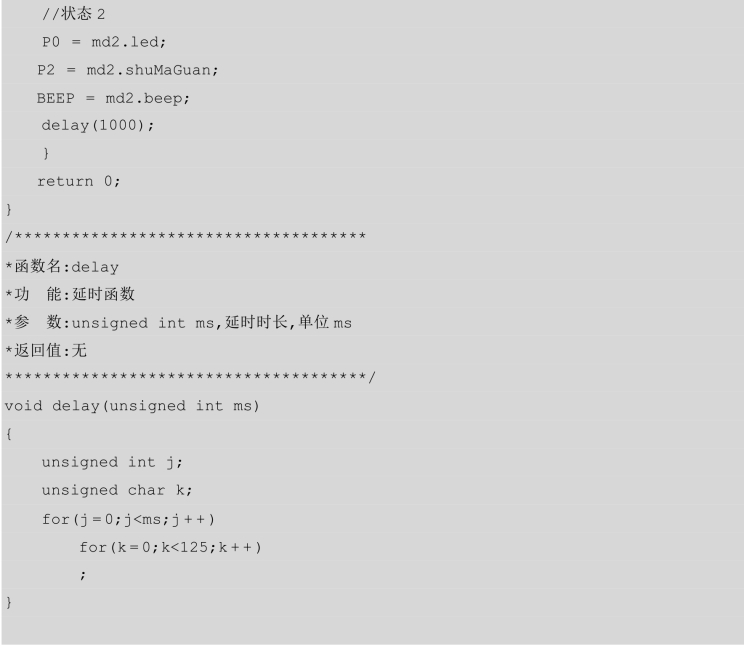

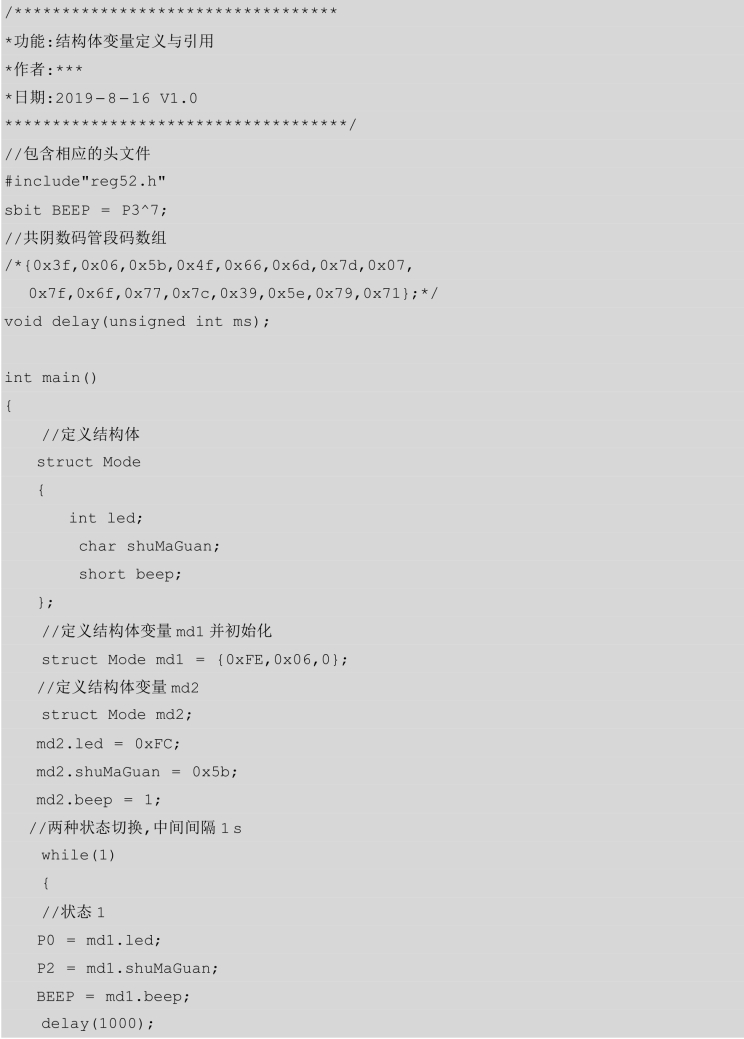

完整代码如下：

步骤四：编译程序

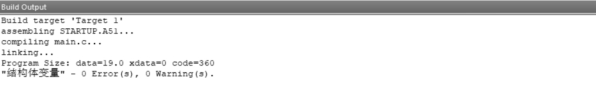

编译程序，如果有警告、错误，则修改程序，重新编译，如图9-8所示。

图9-8　程序编译结果

配置工程属性，生成HEX文件，如图9-9所示。

图9-9　生成HEX文件

步骤五：写入单片机

把生成的HEX文件写入单片机，观察现象，验证功能，并进行成果展示。
