（二）任务目标

（二）任务目标

通过本任务的学习，使学生理解烧写器的作用，掌握STC烧写软件的使用方法，能利用杜邦线正确连接核心板和外设板。

知识准备

51单片机程序的烧录是单片机程序开发的最后一步，需要用到烧写器和烧录软件。

1.烧写器

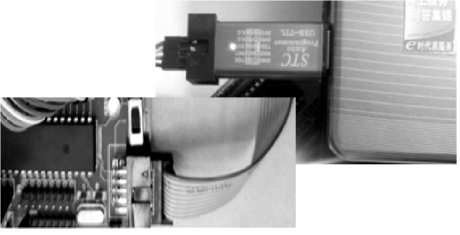

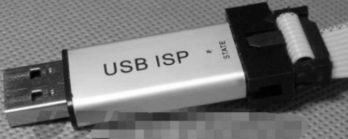

烧写器是单片机核心板与电脑的连接设备，负责程序烧录，如图2-41所示。连接方式如图2-42所示，与电脑连接的是USB口，连接核心板的是串口，在烧写器连接核心板串口的杜邦线中，通常有4根引线与芯片的4个引脚相连。原理如图2-43所示，其中烧写器的VCC连接单片机的VCC，烧写器的GND连接单片机的GND，烧写器的RXD连接单片机的TXD，烧写器的TXD连接单片机的RXD。

图2-41　51单片机烧写器

51单片机烧写器

图2-42　烧写器的连接

烧写器的连接

小贴士

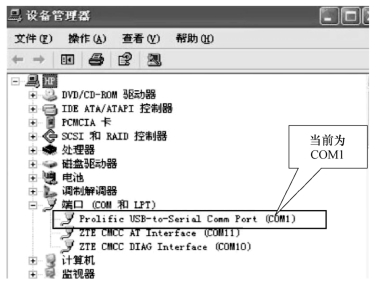

烧写器连接电脑后，需要安装USB驱动，继而在电脑的“设备管理器”中会弹出对应的端口，如图2-44所示。

图2-43　烧写器的原理图

图2-44　设备管理器

2.烧录软件

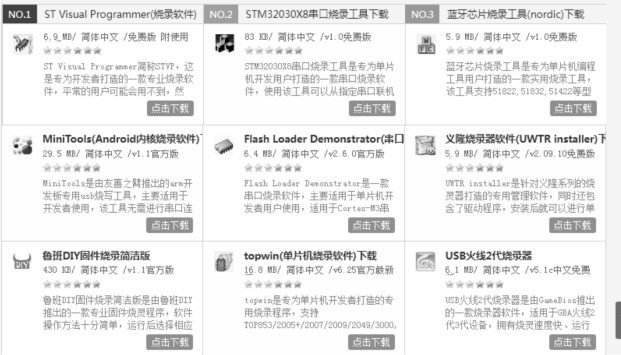

烧录软件是把预先生成的HEX、BIN等文件烧录到单片机芯片的软件中。烧录软件有多种类型（图2-45）烧录软件，本教材使用的是STP-ISP烧录软件。

图2-45　烧录软件
