（三）任务实施
本任务需要大家自主绘制流程图，通过该实施过程，进一步深入理解程序开发的基本过程与思路，锻炼逻辑思维能力，同时养成一个良好的程序开发习惯。在完成流程图的绘制后，编写并测试程序，同时进一步修正自己的流程图。
步骤一：硬件连接
用2根杜邦线连接功能板上的VCC、GND和核心板上的VCC、GND。
用8根杜邦线连接功能板上的D0～D7和核心板上的P10～P17。
连接效果如图5-2所示。

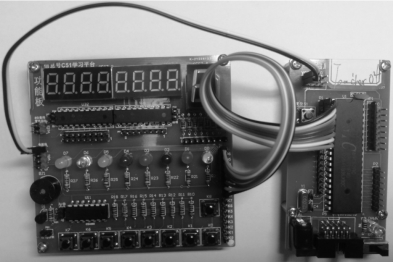

图5-2 流水灯连接图
流水灯连接图
步骤二：绘制流程图
请在下框中尝试绘制流程图：

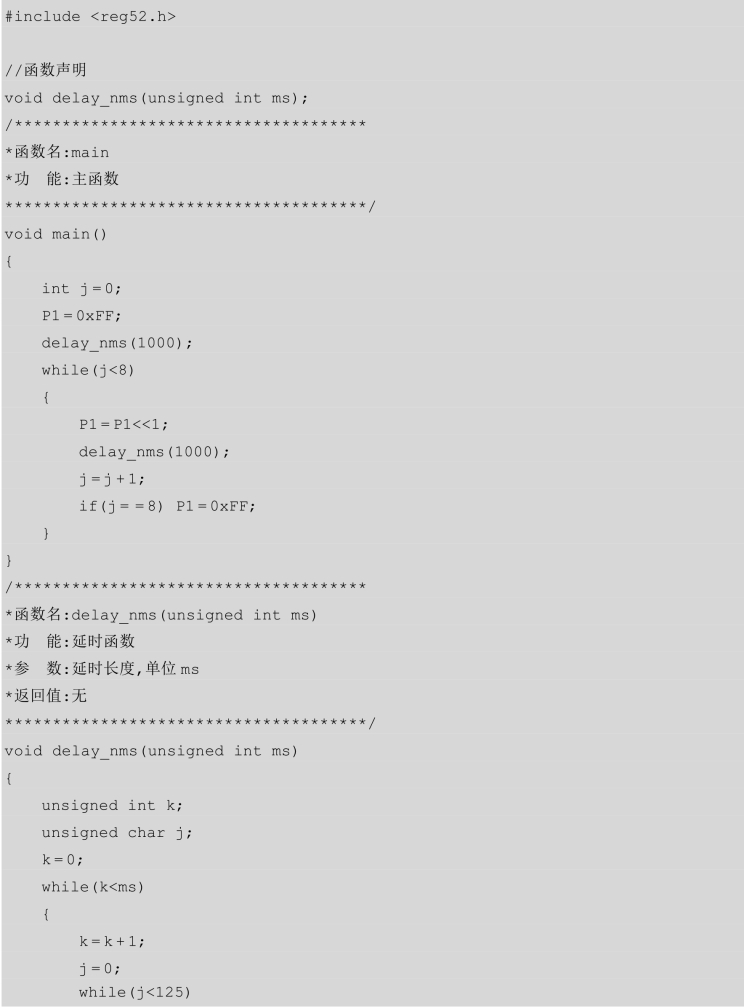

步骤三：程序编写
小贴士
采用定时器将需要定时的时间算好后，写入单片机中断程序中即可，这种方法可以实现精确定时，最终的误差仅由晶振决定。
虽然用定时器最准确，但对于51单片机来说，定时器数量是有限的，往往会出现不够用的情况。比如温度检测（尤其是温度变化大且变化频繁的场景），需要一个定时器来确保按时不停检测。此时如果另一个定时器又正好分配到其他任务，那么只有用其他方法延时了。
一般采用上述程序开发中使用的方法，即利用晶振频率计算CPU指令周期，再计算delay循环中有几条代码，需要多少个指令周期，由此得到delay函数执行一次的时长。但是使用delay函数进行延迟时，不只和CPU指令周期有关，还和是否使用了操作系统、用了哪种操作系统有关。总之，受影响的因素很多，因此采用delay函数实现定时、计时功能的精度不够。
步骤四：程序编译
编译程序，如果有警告、错误，则修改程序，重新编译。程序编写初期容易出现括号不配对、缺少“；”结束符及拼写错误等常见问题，本任务涉及循环语句，请仔细分析条件判断问题，防止出现死循环情况。
步骤五：程序下载及功能验证
程序下载完成后，观察LED灯D0～D7是否依次点亮，若未按要求点亮，则先检查各连接线是否正确，是否存在接触不良等问题。排除以上问题后，若故障依旧，则检查编写的程序，直至故障解决。
