3.3.1 可编程电子负载认知实验
1.实验目的
（1）了解电子负载的基本功能和性能。
（2）掌握电子负载的操作，以及使用上位机软件完成对电子负载的控制。
2.实验内容
（1）电子负载的基本操作。
（2）通过操作面板控制电子负载。
（3）通过上位机控制电子负载。
3.实验设备及软件
本实验所需的设备主要包括电子负载、锂电池、上位机及电子负载上位机软件，如表3-5所示。

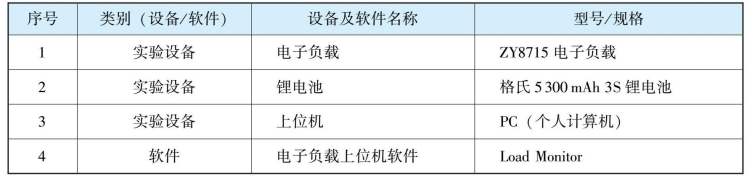

表3-5 本实验所选用的设备及软件
4.实验过程
1）设备连接
按照图3-18所示的设备连接图，在不启动电子负载的前提下，将锂电池连接到电子负载，并用配套的通信连接线将电子负载与上位机相连。

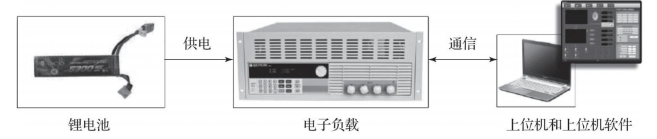

图3-18 电子负载实验设备连接图
2）通过操作面板控制电子负载
（1）在电子负载手动操作面板（图3-19）上，按下电子负载电源按钮，启动电子负载，等待初始化完成。此时，可以在面板上读出锂电池的开路电压。
（2）按下电流设置键【I-set】，然后在数字面板设置需要加载的电流值1.2 A。数值设置完成后，按【Enter】键确认。按【On／Off】键，执行电流加载。观察操作面板上显示的电流、电压和功率信息，确认加载成功，并持续约10 s。再次按【On／Off】键，停止加载。
（3）按下功率设置键【P-set】，然后在数字面板设置需要加载的功率值1.2 W。数值设置完成后，按【Enter】键确认。按【On／Off】键，执行功率加载。观察操作面板上显示的电流、电压和功率信息，确认加载成功，并持续约10 s。再次按【On／Off】键，停止加载。

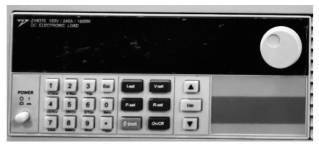

图3-19 电子负载手动操作面板
3）通过上位机控制电子负载
（1）启动上位机，并打开上位机软件Load Monitor，如图3-20所示。

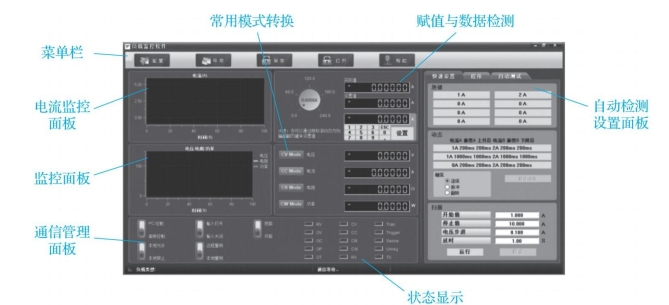

图3-20 电子负载上位机软件界面
（2）在“配置”界面中设置通信波特率为115200，并选择对应串口号，其他参数选择默认。
（3）在软件主界面选择“CC Mode”（功率模式），在界面下侧选择“PC控制”，并在右侧“程序”选项卡中，以0.5 A步长设计功率序列（0 A→0.5 A→1 A→0.5 A→0 A），每步持续时间为5 s。将“工作模式”选择“连续”。设置完成后，如图3-21所示。

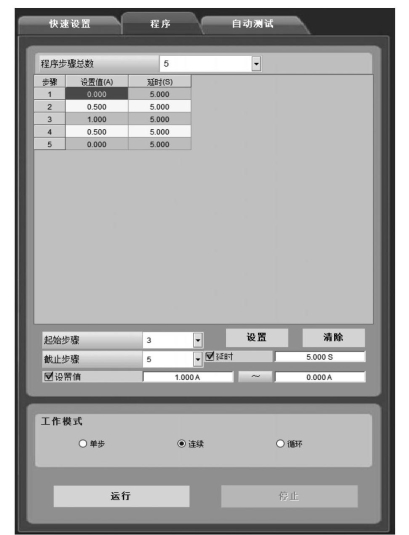

图3-21 上位机自动加载测试电流剖面
（4）启动测试。在软件界面下侧的通信管理面板选择“输入打开”，在自动测试设置面板“程序”选项卡中单击“运行”按钮。实验开始，观察电子负载显示面板，确认是否按照既定任务加载。
（5）待程序加载运行结束后，在通信管理面板选择“输入关闭”，在“程序”选项卡中单击“清除”按钮，即可清除当前任务剖面。
（6）结束实验。首先，按【Power】键，关闭电子负载。其次，断开锂电池与电子负载的连接。最后，断开电子负载与上位机的连接。
注意事项：接锂电池加载时，不要采用电压模式。若采用电阻模式，须先预估一个较大的阻值，再由大阻值向小阻值调节。
5.讨论与思考
（1）结合上位机控制，总结电子负载加载功率时需要哪几个步骤，对应哪些控制指令？
（2）如何从软件界面状态栏直观判断上位机与电子负载是否通信成功？若连接不成功，需要考虑哪些方面的问题？
（3）锂电池加载，如何确定最大电流？
（4）如何使用电子负载测得锂电池伏安特性曲线？
