1.2.4　3D打印丝材

图1.13　安装丝材示意图(俯视图)

1—丝材　2—送丝管　3—喷头丝材入口

(4)连接电源

将电源适配器连接打印机和电源插板,使打印机通电。

(5)连接USB数据线

将USB数据线分别插入打印机插口和计算机插口,使打印机与计算机连接。

(6)安装打印机控制软件及驱动

将随机光盘放入计算机光驱,运行UP! Setup.exe安装文件,并安装到指定目录,完成打印机控制软件的安装。打印机驱动在安装目录,默认为“c:\ ProgramFiles\UP\Driver”。

1.2.3　3D打印机控制软件

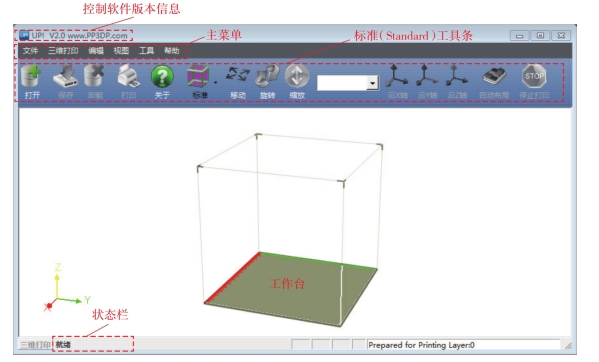

图1.14　3D打印机控制软件界面

单击计算机桌面上的图标 启动程序,主界面如图1.14所示,从上至下分别显示软件版本信息、主菜单、标准(Standard)工具条、工作区和状态栏,工作台位于工作区中央;工作台的XYZ坐标方向与图1.15所示打印机的坐标一致。3D打印机控制软件菜单树如图1.16所示,菜单各选项的功能简介见表1.2,具体功能将在后续项目中结合具体任务进行介绍。

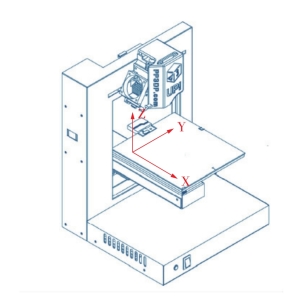

图1.15　3D打印机坐标方向示意图

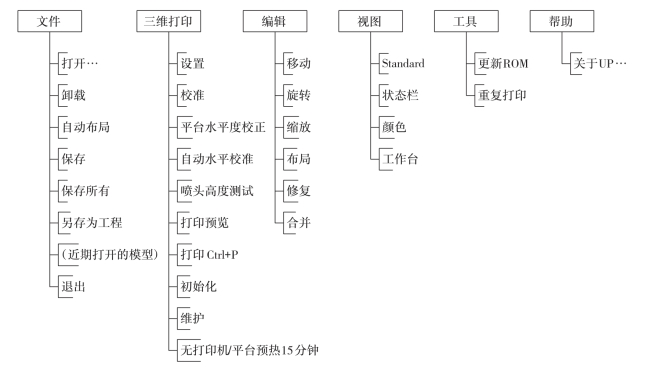

图1.16　3D打印机控制软件菜单树

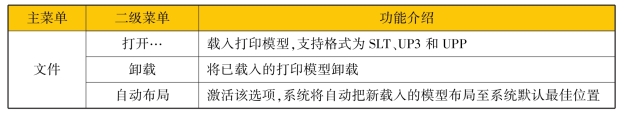

表1.2　3D打印机控制软件菜单各项功能

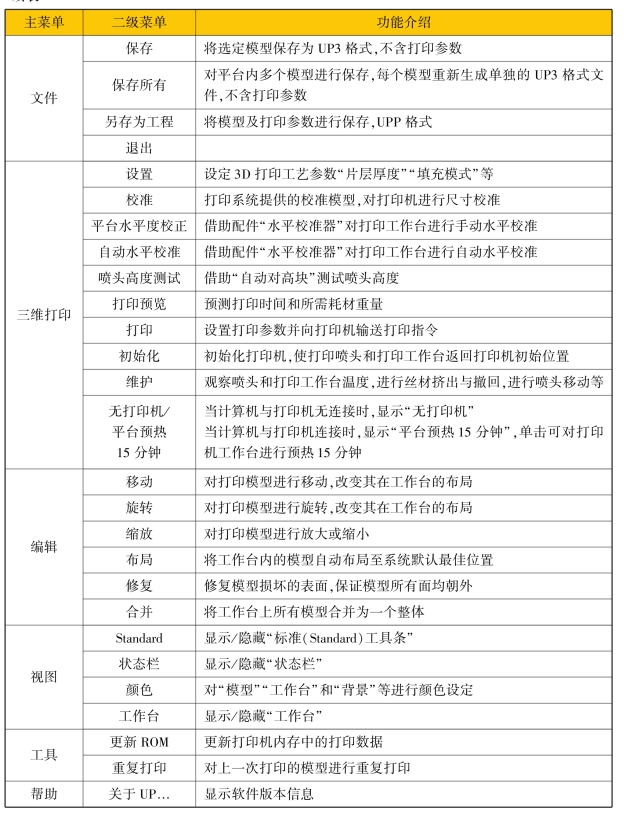

续表

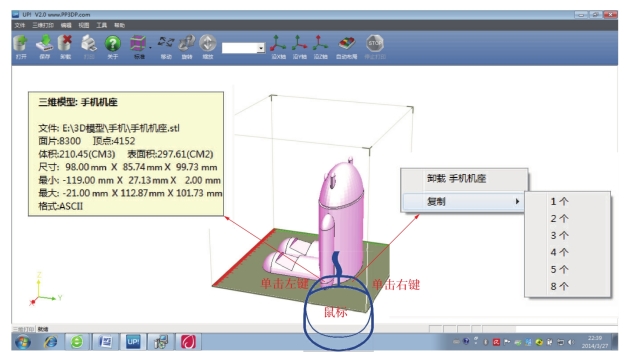

模型载入后,如图1.17所示,在模型上单击鼠标左键,可查看模型信息;在模型上单击鼠标右键可以进行模型卸载和复制。

图1.17　鼠标左右键功能

1.2.4　3D打印丝材

UP Plus 2桌面级3D打印机常用丝材如图1.18所示,是材质为丙烯腈-丁二烯-苯乙烯共聚物(ABS)或聚乳酸(PLA)的丝材。

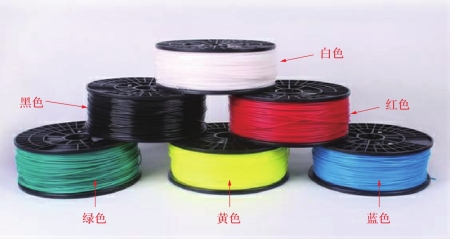

图1.18　3D打印耗材

(1)ABS和PLA丝材的特点

丙烯腈-丁二烯-苯乙烯共聚物(ABS,Acrylonitrile Butadiene Styrene Copolymers),是一种强度高、韧性好、易于加工成形的工程材料。

优点:综合性能较好,耐热耐寒,化学稳定性好,电绝缘性能良好;

缺点:热收缩率高,模型容易变形,工作时会产生刺鼻的有害气体。

打印温度:240～270℃,丝材规格:ϕ1．75 mm和ϕ3 mm。

聚乳酸(PLA,Polylactic Acid),是一种生物可降解塑料。

优点:无毒无害,收缩率低,韧性好强度高,可降解。

缺点:不耐热,化学稳定性差。

打印温度:190～210℃。

丝材规格:ϕ1．75 mm和ϕ3 mm。

(2)ABS和PLA丝材的区分

ABS和PLA丝材燃烧时特征不同:

ABS火焰呈黄色,有黑烟,挥发出刺鼻的气味,起丝短;

PLA火焰呈蓝色,无烟,气味温和,起丝较长。

(3)注意事项

打印丝材极易受潮,影响打印表面质量,因此需要密封保存。
