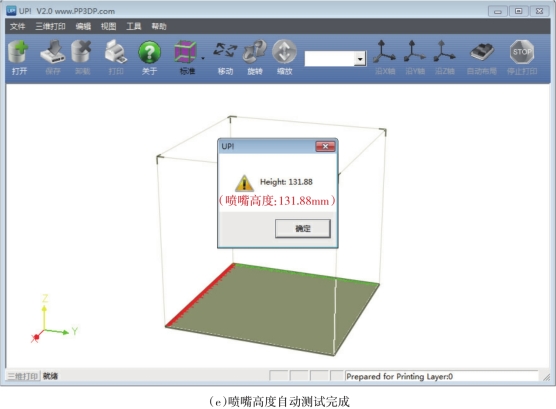

图1.22　3D打印机喷嘴高度自动测试过程

1.3.4　打印丝材挤出与撤回

(1)打印丝材挤出

打印开始前,需将打印丝材(ABS)从喷嘴处挤出。步骤如下:

①安装丝材(ABS):将丝材挂在丝材支架上,牵引丝材穿过丝材支架顶部的限位槽,穿过送丝管插入打印机喷头的丝材入口。

②打开UP控制软件,在控制软件工具栏中单击“三维打印”,弹出下拉菜单栏,如图1.23(a)所示,单击“维护”,弹出打印机状态观察窗口。

③在打印机状态观察窗口单击“挤出”,喷头进入加热状态。

④当喷头加热至270℃时,用手轻推丝材,如图1.23(b)所示,喷头将自动挤出丝材,如图1.23(c)所示;数秒钟后,喷头自动停止挤出。该功能可用于喷嘴挤出新安装的丝材,也可用来测试喷嘴是否正常工作。

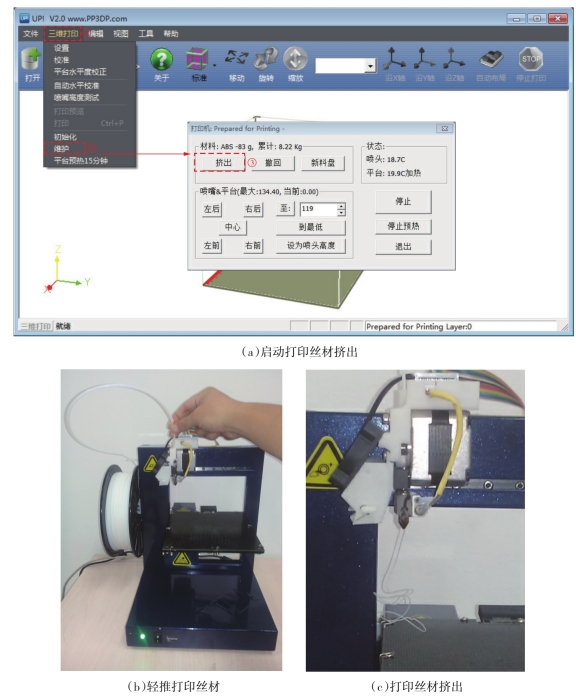

图1.23　打印丝材挤出

(2)打印丝材撤回

打印丝材极易受潮,影响打印模型表面质量,因此打印结束后,需将打印丝材从打印机中撤出,密封存放。撤回打印丝材的步骤与挤出类似,具体操作步骤如下:

①在控制软件工具栏中单击“三维打印”,弹出下拉菜单栏,单击“维护”,弹出打印机状态观察窗口。

②在打印机状态观察窗口单击“撤回”,喷头进入加热状态;当喷头加热至270℃时,自动将丝材撤回;此时即可手动将打印丝材取下。

项目小结

本项目首先介绍了3D打印的概念、发展状况、分类、应用与主流技术,然后以UP Plus 2为例介绍3D打印机的组成、控制软件与丝材,最后重点介绍了该3D打印机的基本操作,包括初始化、自动水平校准、喷嘴高度自动测试和打印丝材的挤出与撤回,为后续项目3D打印奠定基础。
