1.3.2　3D打印工作台自动水平校准

打印前需要检查喷嘴和打印工作台4个角的距离,3D打印机将在打印数据生成过程中自动对打印工作平台各个位置进行补偿,从而保证打印工作台各处与喷嘴的距离一致。打印工作台自动水平校准需借助配件“水平校准器”,具体过程如下:

①将打印平板置于打印工作台上(如图1.20(a)所示),拨动工作台边缘的8个弹簧,将打印平板固定在打印平台上。

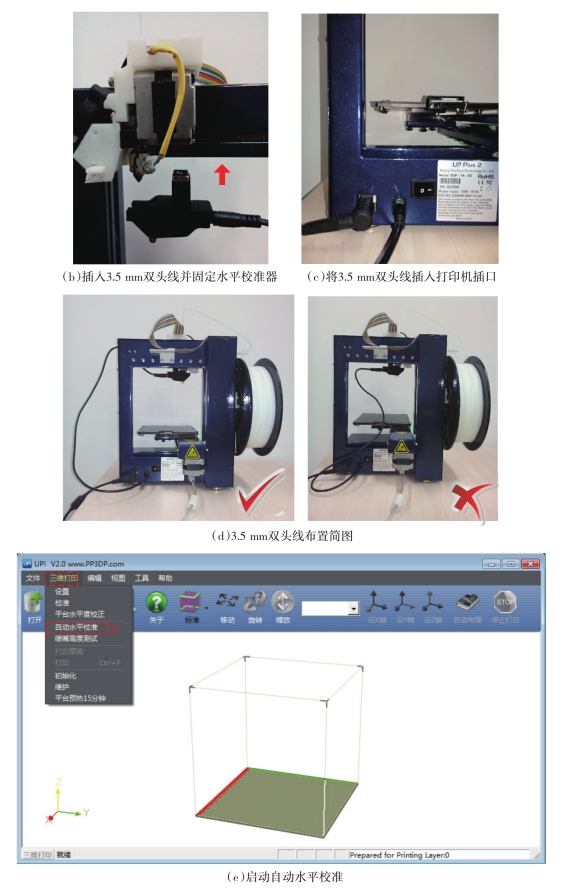

②将3．5 mm双头线的插头插入水平校准器的插口,并将水平校准器放在喷头下侧,由水平校准器内置的磁铁将校准器固定在喷头,如图1.20(b)所示。

③将3．5 mm双头线另一端的插头插入打印机底部后侧的插口,如图1.20(c)所示。注意:3．5 mm双头线应从打印机正面绕过机架插入打印机后侧的插口,如图1.20(d)所示,而不能直接从机架中间的孔中穿过,以避免工作台移动过程中挤压损坏3．5 mm双头线。

④单击控制软件中“三维打印”下拉菜单“自动水平校准”选项,如图1.20(e)所示,水平校准器将会依次对平台的9个点进行校准,如图1.20(f)所示。

⑤自动水平校准完成时,控制软件弹出如图1.20(g)所示提示框,提示校准完成,并需在打印前设定喷头高度(这将在1.3.3中进行介绍);单击“确定”按钮退出自动水平校准。
