任务4.5　模型拼接

本任务将介绍多个3D打印模型的拼接。模型拼接常用亚克力强力型黏合剂,如图4.49(a)所示。该黏合剂属于有机溶剂,通过溶解ABS和PLA等3D打印模型表层来实现拼接。该黏合剂凝固速度适中,涂覆在模型表面数秒钟之后才会完全凝固,便于拼接模型之间的位置调整,因此使用效果优于日常生活常用的502瞬间固化黏合剂。

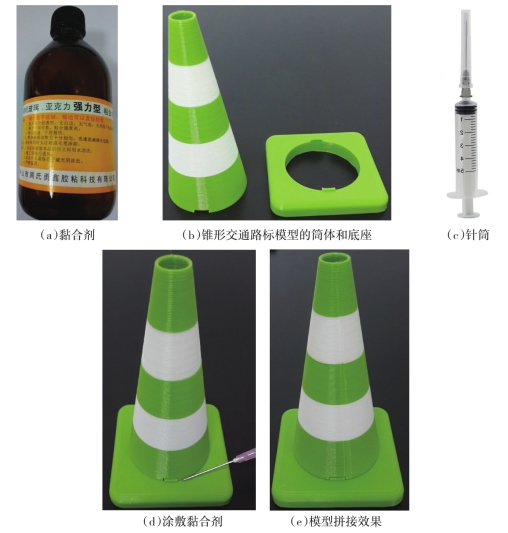

图4.49　黏合剂与锥形交通路标模型拼接

锥形交通路标筒体和底座,预设了凹凸榫结构,如图4.49(b)所示,筒体为槽,底座为榫,用针筒抽取黏合剂沿着切割边均匀涂敷,如图4.49(d)所示,在没有完全粘固前可调整模型的装配位置,待粘固后即可完成拼接组合。

通过以上内容得出,当模型超出打印设备的工作范围,可以采用切割的方法把整体模型分成若干部分打印;在黏合模型的时候要准确装配预设定位的榫槽,在切割线上均匀涂敷黏合剂,实现拼接成型。
