2.4.3　打印预览与打印参数设置

①在工具栏中单击“三维打印”,弹出下拉菜单栏,如图2.24所示;单击“打印预览”,弹出打印预览设置窗口。

②单击打印预览设置窗口的“选项”,弹出参数选项设置窗口:“层片厚度”设为0．25 mm(与任务2.3之内部有填充的实体打印相同),“填充”选择“壳”模式(与任务2.3之内部有填充的实体打印不同);单击“确定”返回打印预览设置窗口。

③在打印预览设置窗口设置“喷头高度”,具体数值通过喷嘴高度自动测试获得,具体过程见“项目1”的“任务1.3”。

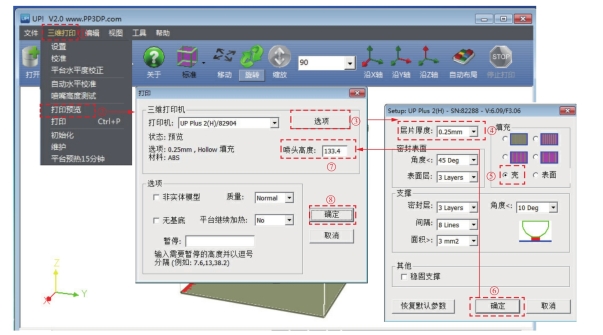

图2.24　打印预览参数设置

④单击打印预览设置窗口中的“确定”,系统自动对三维模型进行分层和增加支撑结构,分层完毕后,弹出打印信息预算框,如图2.25(a)所示。与“任务3”之“内部有填充的实体打印”相比,本任务之“空心壳体打印”的材料消耗由14．1 g降低至9．6 g,打印时间由30分钟降低至21分钟。

⑤单击打印信息预算框中的“确定”,退出打印预览。

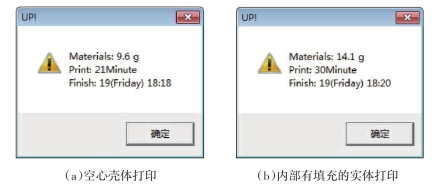

图2.25　打印信息预算框

⑥确认打印与数据传输

通过“打印预览”确认参数无误后,即可进行打印数据生成和传输。
