任务2.2　模型格式转换

UP Plus 2 3D打印机仅支持STL格式,因此由Pro-E建立的三维模型需要转换为STL格式,才能被3D打印机识别。STL(STereo Lithography)格式是3D打印最常用的数据交换文件格式。

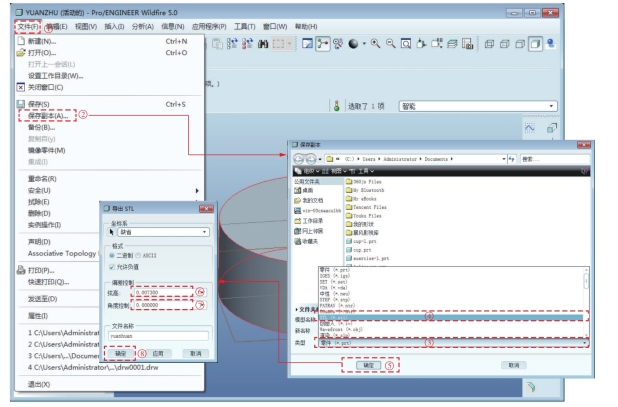

三维模型转换为STL格式的步骤如图2.10所示:

图2.10　文件格式转换

①在Pro-E软件中单击“文件”,弹出文件下滑菜单。

②单击“保存副本”,弹出“保存副本”对话框。

③单击“类型”,弹出扩展栏。

④单击选择STL格式(∗.stl)。

⑤单击“确认”,弹出“导出STL”参数设置对话框,将“弦高”和“角度控制”设为0;此两处数值会被系统自动设定为可接受的最小值。

⑥单击“确定”,完成格式转换。
