任务4.1 建立三维模型
①双击
打开Pro/EWildfire 5．0软件,其初始界面如图4.2所示。
图4.2 Pro/EWildfire 5．0初始界面
②新建文件。在初始启动界面左上角单击
,创建新对象,进入“新建”对话框,如图4.3所示,在“新建”对话框中进行两处修改:
a.“名称”后面输入新建文件的名称“tong”。
b.取消勾选“使用缺省模块”。

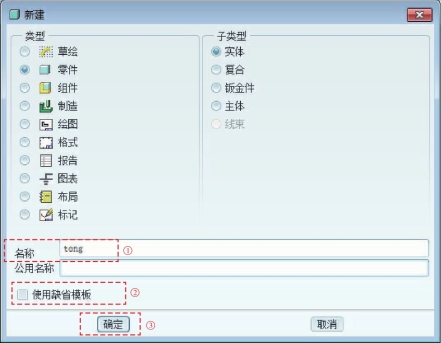

图4.3 “新建”对话框
“新建”对话框中保持“类型”选项组的默认选项“零件”和“子类型”选项组的默认选项“实体”。单击“确定”,弹出“新文件选项”对话框,如图4.4所示。

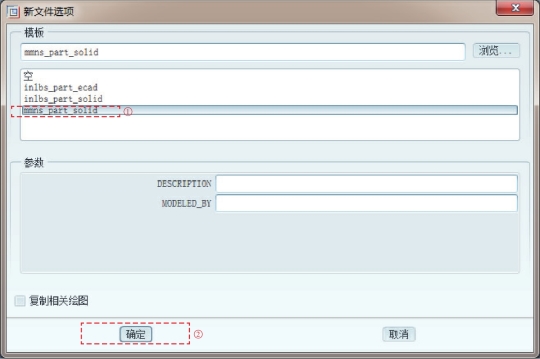

图4.4 “新文件选项”对话框
在“新文件选项”对话框里选择“mms_part_solid”(公制模板),单击“确认”,弹出零件模型创建工作界面,如图4.5所示。

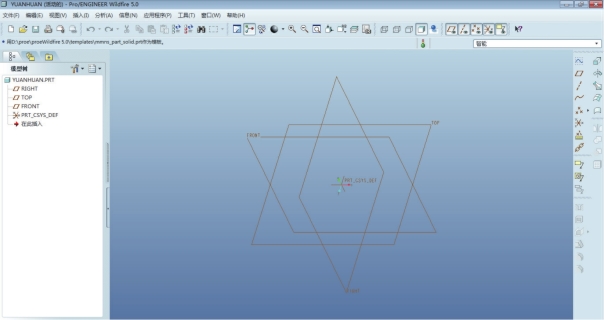

图4.5 零件模型创建工作界面
③通过旋转命令创建模型,单击界面右侧“旋转”命令按钮
,显示“旋转”操控板,如图4.6所示,进入“旋转”建模状态。
图4.6 “旋转”操作面板

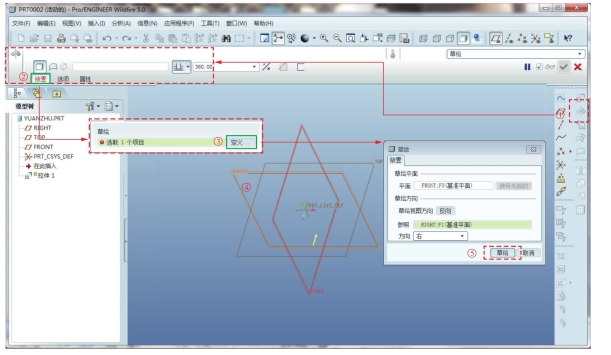

④单击“旋转”操控板“放置”命令,弹出“放置”下滑对话框;单击“放置”下滑对话框中的“定义”命令,弹出“草绘”对话框,如图4.6所示;在工作界面单击FRONT基准面,选定其为草绘平面,系统自动选择RIGHT基准面作为参照平面,方向为右;在“草绘”对话框中单击“草绘”,系统进入草绘环境界面,在草绘环境界面单击界面右侧草绘器工具栏“直线”命令按钮
,绘制圆锥剖面形状,尺寸如图4.7所示。

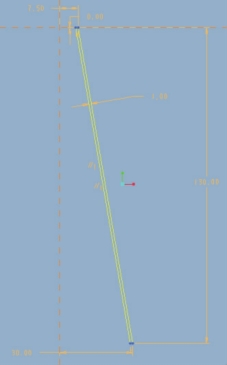

图4.7 绘制圆锥剖面
⑤绘制几何中心线,如图4.8所示,单击界面右侧草绘工具栏“线”命令按钮 ?旁边的三角形箭头,弹出“线”的扩展栏
,再次单击“几何中心线”命令按钮
,通过起点和终点来绘制几何中心线:以(0,0)点为起点单击一下,再拖动鼠标在竖直方向任意单击一下;最后单击草绘器工具栏中“完成”按钮
,完成草图绘制,系统返回“旋转”操控面板。

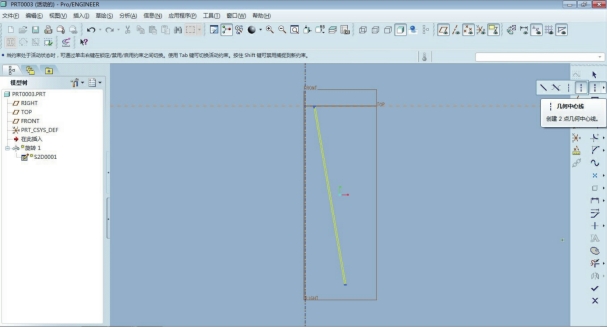

图4.8 绘制几何中心线
⑥如图4.9所示,在“旋转”操控板单击预览按钮
,可以预览所创建的特征;单击“完成”按钮
,完成旋转特征的创建,结果如图4.10所示。至此完成锥形交通路标筒身的建模。
图4.9 “旋转”操控面板
图4.10 锥形交通路标筒身
⑦锥形交通路标的底部由拉伸特征命令建模。单击界面右侧“拉伸”命令按钮
,显示“拉伸”操控板,进入“拉伸”建模状态。
⑧单击“拉伸”操控板“放置”命令,弹出“放置”下滑对话框;单击“放置”下滑对话框中的“定义”命令,弹出“草绘”对话框;在工作界面选取圆锥底平面,如图4.11所示,选定其为草绘平面,系统自动选择RIGHT基准面作为参照平面,方向为右;在“草绘”对话框中单击“草绘”,系统进入草绘环境,如图4.12所示。

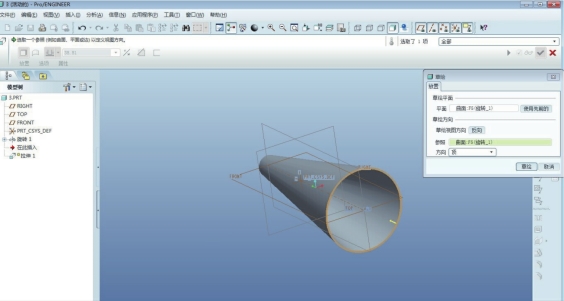

图4.11 “拉伸”操控面板

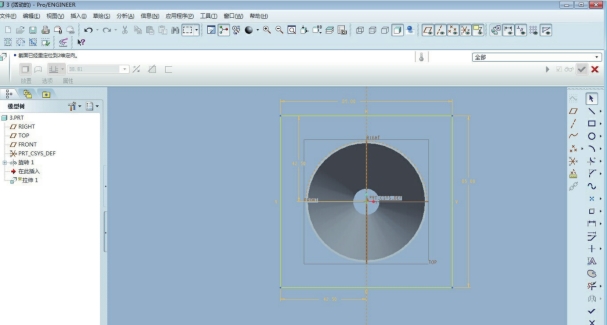

图4.12 草绘矩形
⑨进入截面草绘界面,单击界面右侧草绘器工具栏“矩形”命令按钮
,通过指定一点和对角点绘制矩形,尺寸如图4.12所示;然后单击界面右侧草绘器工具栏“使用”命令按钮
,通过选取模型边界获取草绘线:单击圆锥底面内圆边界获取草绘线,如图4.13所示;最后单击草绘器工具栏中“完成”按钮
,完成草图绘制,系统返回零件建模模式。

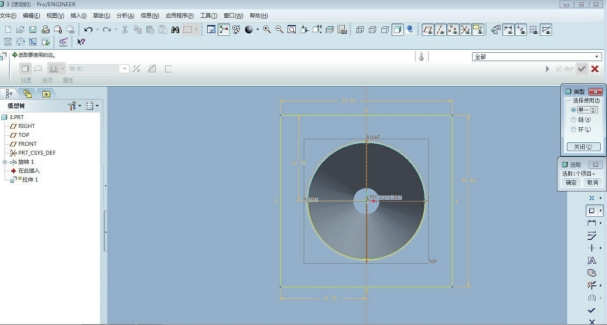

图4.13 拾取内圆边界

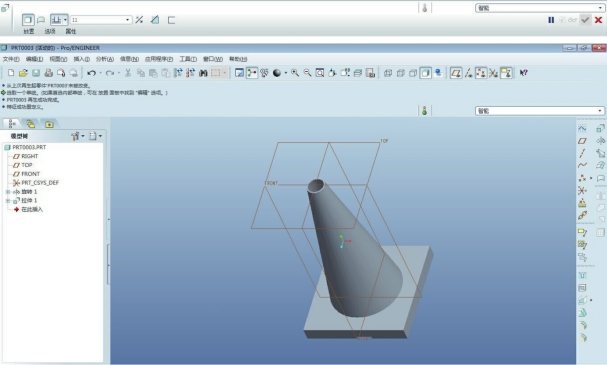

图4.14 完成“拉伸”
⑩在“拉伸”操控面板,输入拉伸高度值11 mm(按键盘回车键确定);单击预览按钮
,可预览所创建的特征;单击“完成”按钮
,完成拉伸特征的创建,结果如图4.14所示。
倒圆角
a.单击界面右侧的“倒圆角”命令按钮
,显示倒圆角操控面板,如图4.15所示,进入编辑状态。单击选取模型上矩形的四角边界,在倒角半径上输入10(按键盘回车键确定);单击预览按钮
,可以预览所创建的特征;单击“完成”按钮
,完成倒圆角特征的创建,如图4.16所示。
图4.15 “倒圆角”操控面板

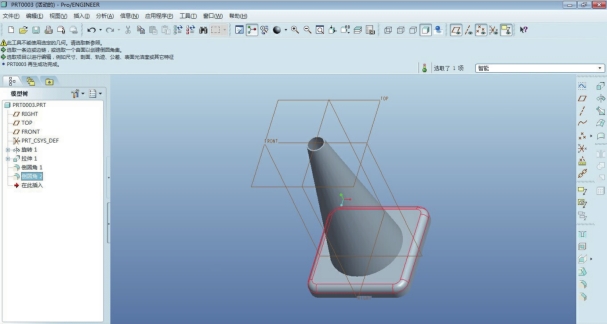

图4.16 R10倒角
b.同样方法选取矩形的上表面边界进行倒圆角,半径为2．5 mm,模型效果如图4.17所示。
图4.17 R2．5倒角
保存文件。
