5.3.1　3D模型摆放位置对打印表面质量的影响

3D打印是以一定的层厚(分层厚度)逐层堆积成形三维模型,在模型表面不可避免会出现分层的痕迹。分层痕迹主要由分层厚度决定,分层厚度越小,分层痕迹越不明显。分层痕迹还与模型形状及摆放位置有关。某盘盖零件如图5．40所示,由圆柱体杆部和圆盘凸缘组成。UP Plus 2 3D打印机默认打印模型摆放位置如图5．41(a)所示,圆盘朝下而杆部朝上;而图5．41(b)所示为编者推荐的打印模型摆放位置,圆柱体杆部与打印平台平行。本任务对上述两种摆放位置的盘盖零件进行了3D打印,打印设备为UP Plus 2 3D打印机,采用默认打印参数和ABS打印耗材进行填充实体模型打印。打印结果如图5．42所示,支撑拆除后如图5．43所示。

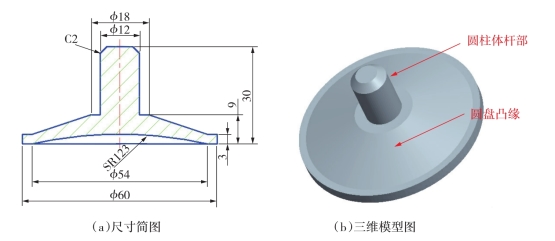

图5.40　某盘盖零件模型

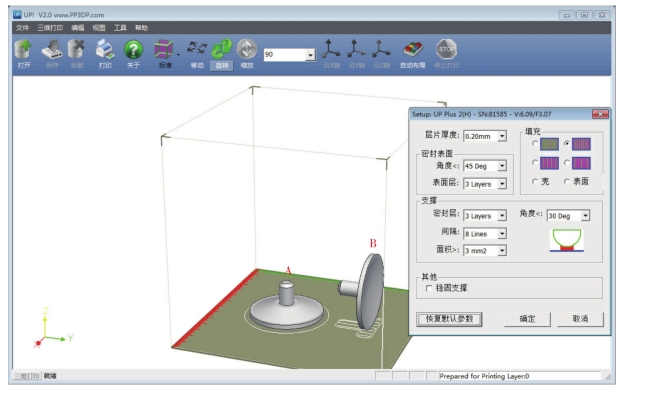

图5.41　摆放位置与打印工艺参数
