4.4.5　模型拆卸与分析

图4.40　暂停(已打印高度30 mm)

按以下步骤更换不同颜色的打印丝材:

①在控制软件工具栏中,单击“三维打印”,弹出下拉菜单栏。

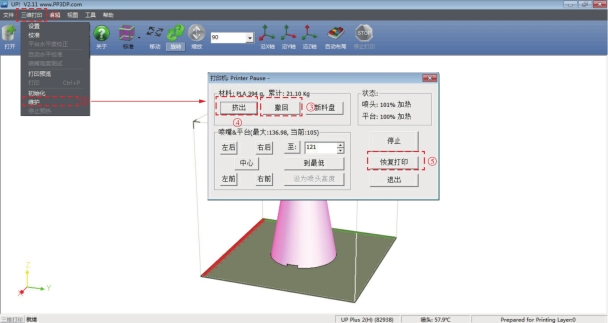

②单击“维护”,弹出维护设置窗口,如图4.41所示。

图4.41　维护设置窗口

③单击“撤回”,喷头加热至加工温度后,设备自动撤回打印丝材。

④手工将打印丝材从丝架取下,换上所需颜色的打印丝材。丝材安装参见“项目1”的“任务1.2”之“1.2.2　安装打印机及控制软件”。

⑤单击控制软件维护设置窗口“挤出”选项,喷头加热至加工温度后,设备自动挤出少量丝材,如图4.42所示。

图4.42　挤出新颜色丝材

⑥手工除去喷头余料,单击控制软件维护设置窗口“恢复打印”选项,打印机将继续进行模型打印,如图4.43所示。

图4.43　恢复打印

d.模型打印高度到达第2个设定值55 mm时,打印自动暂停,工作平台下降至一定高度,如图4.44所示。根据步骤c所述,更换不同颜色的丝材,继续进行打印。

图4.44　暂停(已打印高度55 mm)

e.模型打印高度到达第3个设定值80 mm,打印自动暂停,工作平台下降至一定高度,如图4.45所示。根据步骤c所述,更换不同颜色的丝材,继续进行打印。

图4.45　暂停(已打印高度80 mm)

f.模型打印高度到达第3个设定值105 mm时,打印自动暂停,工作平台下降至一定高度,如图4.46所示。根据步骤c所述,更换不同颜色的丝材,继续进行打印。

图4.46　暂停(已打印高度105 mm)

g.模型打印结束,如图4.47所示。

图4.47　打印结束

4.4.5　模型拆卸与分析

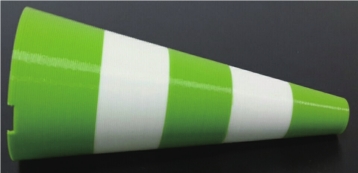

待打印平板冷却后,将打印平板连同锥形交通路标筒体打印模型取下;采用小铲将筒体模型零件从打印平板铲下,拆卸后的模型如图4.48所示。

图4.48　模型拆除

根据以上内容得出,利用暂停功能可实现两种(甚至多种)颜色交替打印。在更换不同颜色的丝材过程中,要注意操作顺序,挤出时要确保完全清除换料前的丝料余料,挤出的丝材颜色与所用材料颜色一致,才能恢复打印。
