5.2.1　非实体模型

(1)现象

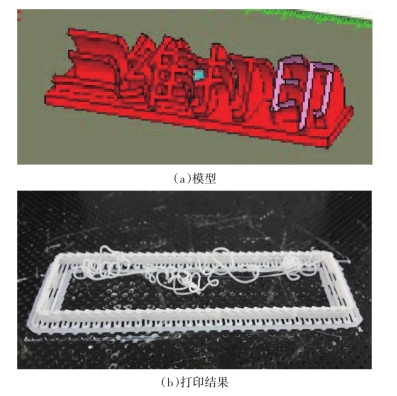

某模型在UP Plus 2 3D打印机控制软件界面里显示为红色和粉色,如图5.20(a)所示。按照系统默认参数进行填充实体打印时,仅打印部分支撑,如图5.20(b)所示,打印失败。

图5.20　某填充实体3D打印失败

(2)分析

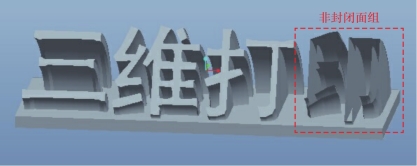

在UP Plus 2 3D打印机控制软件界面中,当三维模型的面组不完全密封时,如图5.21所示,其整体或局部面组会显示为红色。控制软件无法对模型红色部分进行切片分层,因此无法打印成型。

图5.21　非密封模型

(3)解决

①如图5.22所示,在控制软件的项目栏中,单击“编辑”,弹出下拉选项栏,选择“修复”,软件会自动对显示为红色的面组进行修复。如果修复后全部红色的面组均变成粉色,如图5.23所示,那说明修复成功,模型可正常打印。采用系统默认参数进行填充实体打印的结果,如图5.24所示。
