1.3.6  CAT320B型挖掘机大臂支撑无力的故障分析

1.3.6 CAT320B型挖掘机大臂支撑无力的故障分析

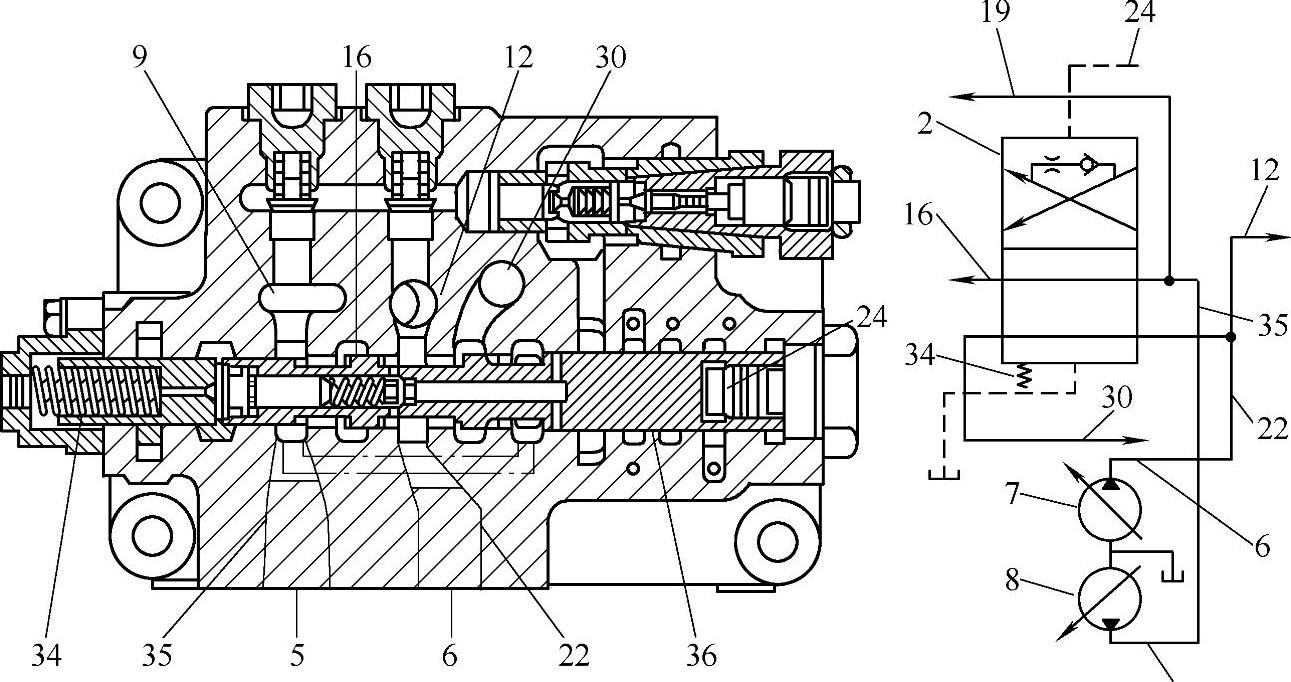

图1-59 直行阀供油油路

注：图中2为阀体7、8为主泵34为弹簧36为阀芯，其余为油路或油口。

某CAT320B型挖掘机进行大修后，准备开上拖车运往工地时，由于大臂支撑无力，无法将车身顶起，同时铲斗液压缸动作缓慢，机器不能单边行走。

1.操作检查及压力测试

大臂举升压力：4900～5000psi（145psi=1MPa）；大臂支撑最大压力：1500psi。

小臂升出压力：4950psi；小臂向内压力：4950psi。

铲斗打开压力：500psi；铲斗闭合压力：1500psi。

机器左、右同时压力：1500psi。

机器单边行走：0～100psi。

经对比只有大臂举升压力和小臂工作压力在正常范围内。

2.诊断与排除

首先，打开液压油箱，发现有两块小金属块附在液压回油滤芯上，于是怀疑主泵或主控阀有磨损。根据测试数据，先打开主阀上左、右行走阀芯，没有发现磨损痕迹；然后再卸下铲斗控制阀及主阀阀芯，仍然没有查出问题；最后检查行走直线阀时，发现直行阀不能自由活动，已卡在阀体内。用锤子强行敲打出来，发现外来的金属块已嵌在阀芯和阀体之间，致使阀芯不能正常工作。

直行阀两个主泵的供油，通过直行阀芯分配到各直行阀芯去，通过逻辑回路的动作产生各阀芯动作，改变油路走向，达到直行目的，如图1-59所示。当阀芯36在某一位置卡塞后，主泵的流量不能顺利进入各控制阀，流量减少，动作缓慢。尤其是右泵7的油截流，使进油口30供给铲斗液压缸油量减少。当空车同时行走时，能克服行走阻力，但当试车单边行走时，因转矩不足，而使单边不能动作。更换阀芯，打磨芯套后，故障排除。
