3.6.3  TY220型推土机行走无力故障的排除

1.故障现象

行走无力。

2.故障的诊断与排除

初查：发动机正常、变矩器正常、变速系统油压低（只有0.5MPa）。

分析：变速压力低，液压摩擦离合器结合不紧。造成压力低的原因（故障点）可能有：①变速泵损坏；②变速阀有问题；③变速器中离合器活塞密封失效。

分块：根据故障点把系统分解为三大块，其中第一块包含有变速泵，第二块中包含有变速阀，第三块包含变速器，如图3-38所示。

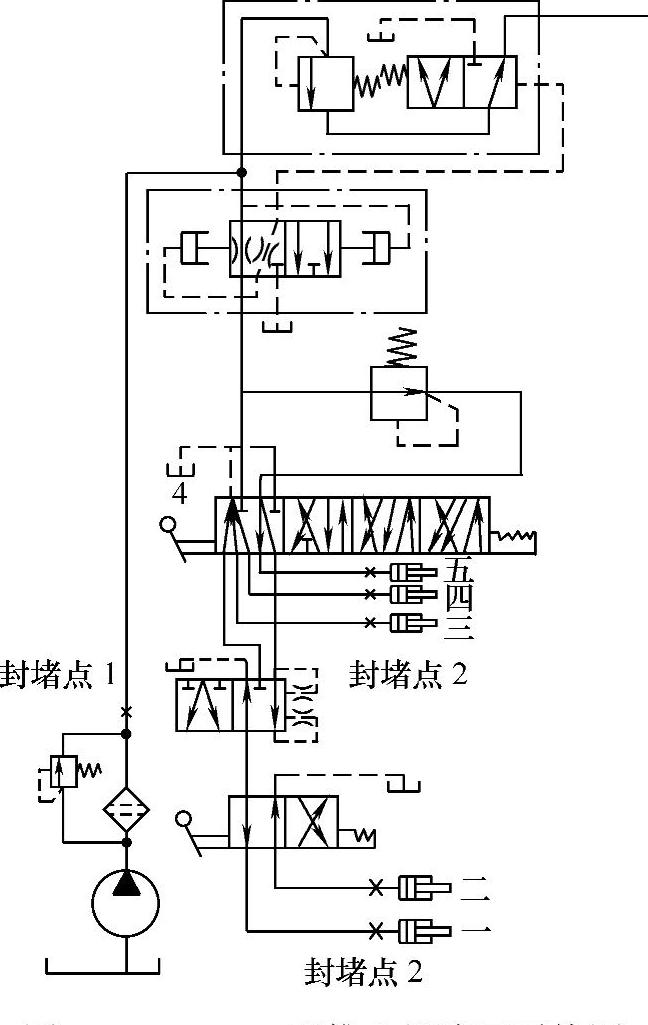

图3-38 TY220型推土机液压系统图

封堵判断：结合实物，变速泵输送的油液，经变速阀盖进入变速阀，此处作为封堵点1。用厚度为1mm的石棉板双层夹于油管与阀盖连接的法兰之间并压紧；在精过滤器上的压力表接口处接上压力表；起动液压泵，瞬间（约零点几秒）压力增高达到额定值后压力恢复到0.5MPa（此时封堵材料石棉板已被压穿），这说明液压泵是好的。

在封堵点2继续封堵。拆下变速阀，在阀与变速器连接处放入石棉板后把阀重新装好压紧（由于封堵点前有安全阀，石棉板可多放几层，使其不要被压穿，便于观察。起动液压泵，结果压力没有升高，仍维持0.5MPa。由此判断变速阀有问题。更换变速阀后，故障排除。

假如，封堵第二点后压力能够达到额定值，这说明封堵点前端无问题，而封堵点后变速器发生了故障。
