3.3.3　模型验证（S0模拟结果）

3.3.3　模型验证（S 0模拟结果）

对尺寸分别为W=3cm，b=0.9490mm，L=20cm（裂隙1）；W=2cm，b=0.8400mm，L=20cm（裂隙2）两个裂隙中的水流运动进行数值模拟，即表3-3中的S0模拟。将数值模拟结果与试验测量数据进行对比，分析该数值模型是否可行。数值模型设置温度T=13℃，水的密度ρ=999.4kg/m3，动力黏度μ=0.0012Pa.s，重力加速度g=9.8m/s2。边界条件的设置见表3-3中模拟情景S0。

以裂隙1为例进行分析，水流沿X轴方向流动，当流速为8.6cm/s时，裂隙1的ZY剖面（即水流入口）流速分布及压力等值线模拟结果如图3-7所示。从图3-7中可以看出，在裂隙ZY剖面中间处流速最大，由中间向4个裂隙面处，流速减小，而在裂隙壁处流速为零。压力等值线呈平行线分布，水流入口处压力值最大，出口处压力值为零。裂隙1和裂隙2的水力坡度物理试验测量值与数学模拟计算值对比如图3-8所示。经计算，，该值在10%以内。综上所述，该数值模型合理可行，可以用来进行相关的预测模拟计算。

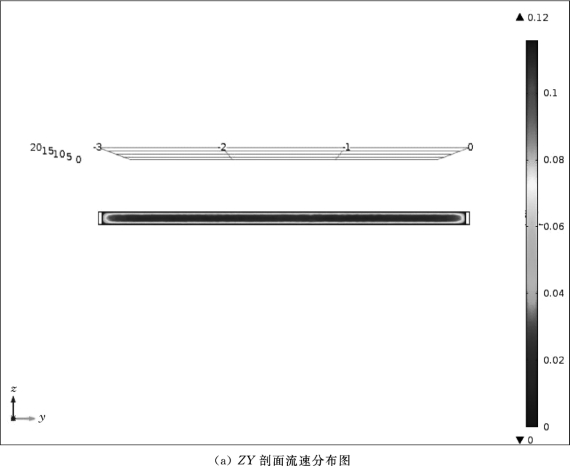

图3-7（一）　裂隙1ZY剖面流速分布及压力等值线模拟结果图

（W=3cm，b=0.9490mm）

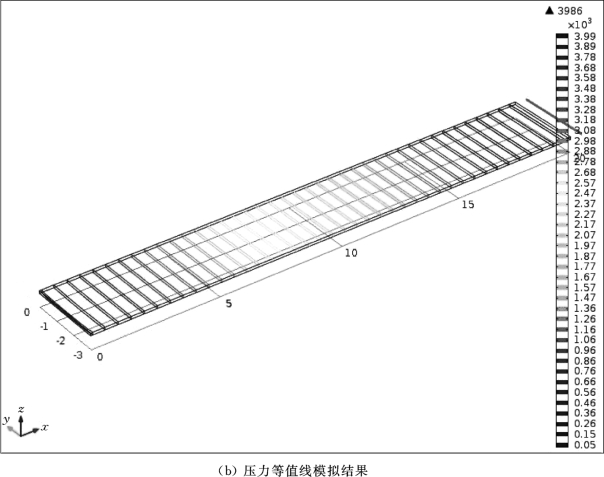

图3-7（二）　裂隙1ZY剖面流速分布及压力等值线模拟结果图

（W=3cm，b=0.9490mm）

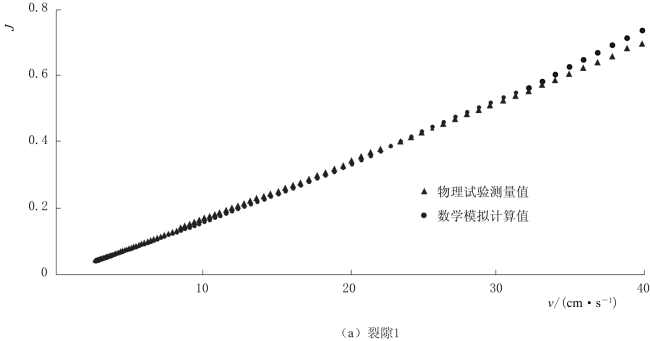

图3-8（一）　物理试验测量值与数学模拟计算值对比图

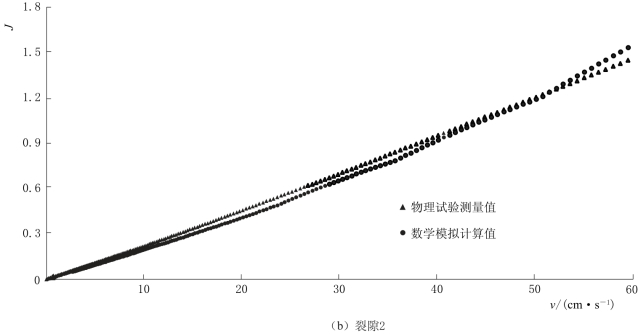

图3-8（二）　物理试验测量值与数学模拟计算值对比图
