5.4.2　研究区数据获取方案

本案例研究地点位于德国亚琛市附近的石灰石采矿场，研究区长520m，宽265m，如图5-46所示。由于露天开采的需要，场地开挖了一条台阶作为交通通道；随着回填工作的进行，该台阶面的高度和坡度都已提高并超过了临界值。该采石场边坡存在着极大的安全隐患。利用GPS在该区域内布局了5个扫描站点：1、2号位于采石场中心位置，3、4号位于北部地区，5号位于西部地区。本案例研究利用地面激光扫描仪并结合GPS以完成场地表面测量。和传统测量技术相比，采用LiDAR 技术大大改善了数据获取的效率。LiDAR 技术分为机载激光扫描（airborne laser scanning，ALS）和地面激光扫描（terrestrial laser scanning，TLS）两种。传统测量和TLS测量的效率对比如表5-15所示。

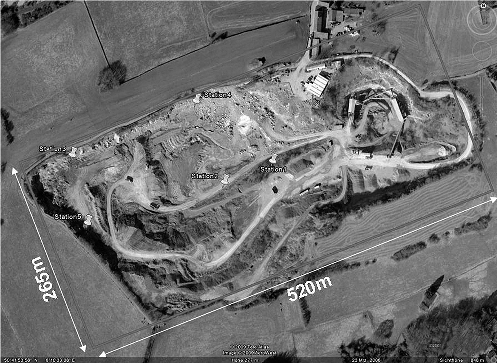

图5-46　研究区域地形图

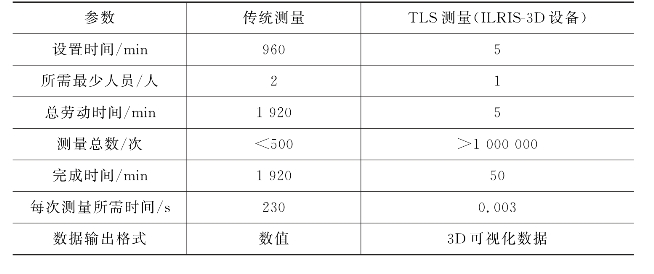

表5-15　传统测量和TLS测量的效率对比

对扫描站点位置进行较好的布局能够避免交通或地形遮挡带来的干扰，大大节省数据收集尤其是数据处理的时间。本案例研究根据地形和现场条件在研究区域内布置了5个站点，以消除场地多个固定障碍物对扫描对象的遮挡影响。有效数据的获取共用了16次扫描，花费了2.5h，扫描仪的布局和数据获取的参数设置如表5-16所示。

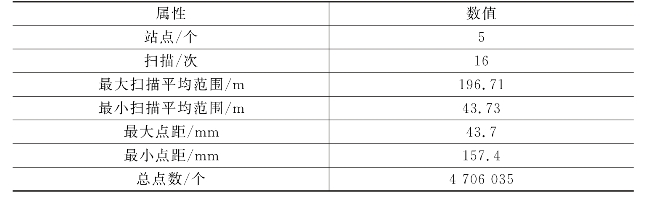

表5-16　激光雷达扫描仪的参数设置
