一、图形符号
2025年09月27日
一、图形符号
电气工程图形符号的种类很多，一般都画在电气系统图、平面图、原理图和接线图上，用以标明电气设备、装置、元器件及电气线路在电气系统中的位置、功能和作用。电气工程图中通用的图形符号见表2-1和表2-2，电气工程平面图中常用图形符号见表2-3。为了读者自学和读图的需要，也列出了旧标准中的图形符号。
表2-1～表2-3中的各种图形符号全部采用GB/T 4728.1～13—2005～2008中的规定。
火灾报警系统常用图形符号见表2-4。

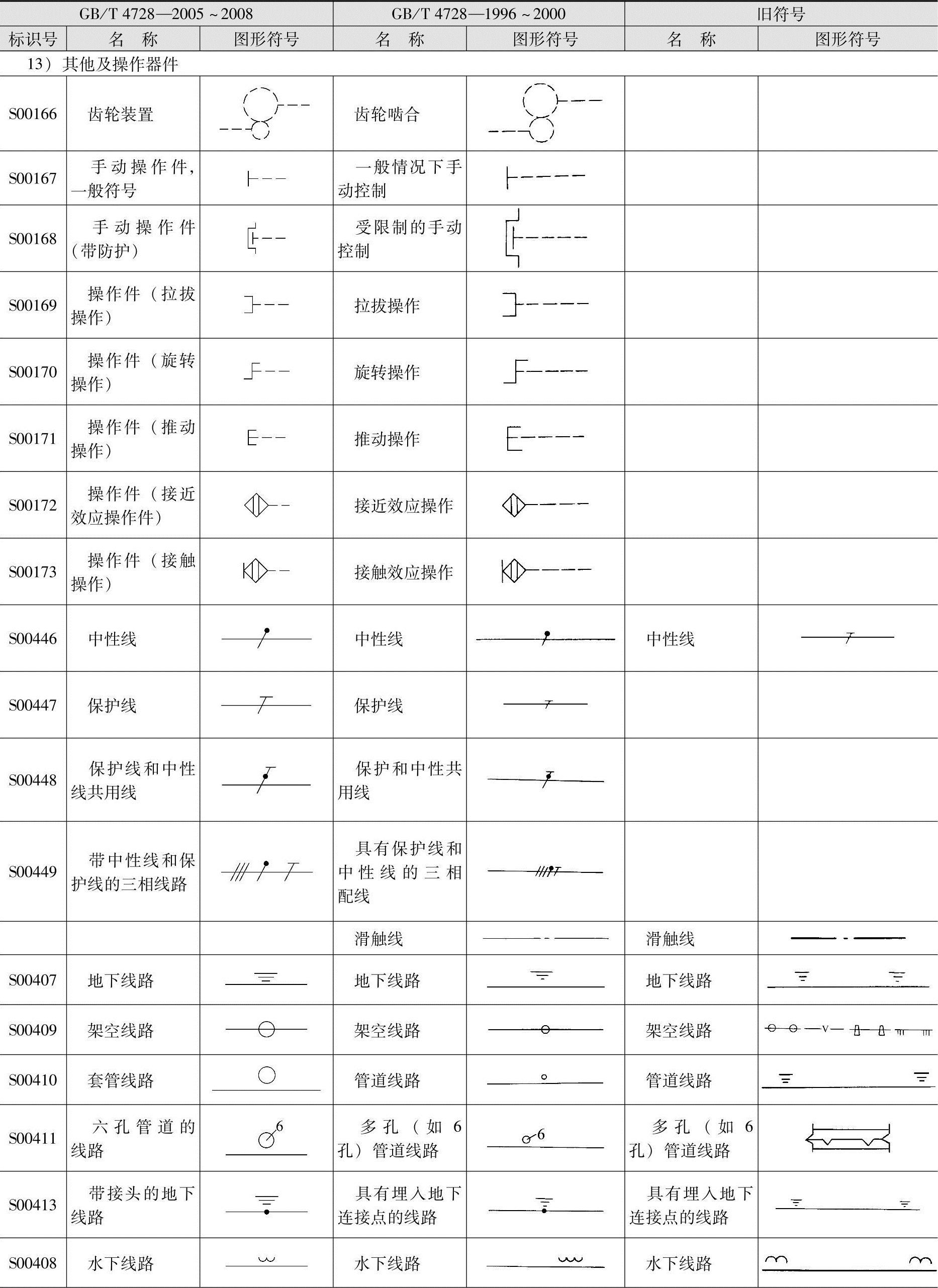

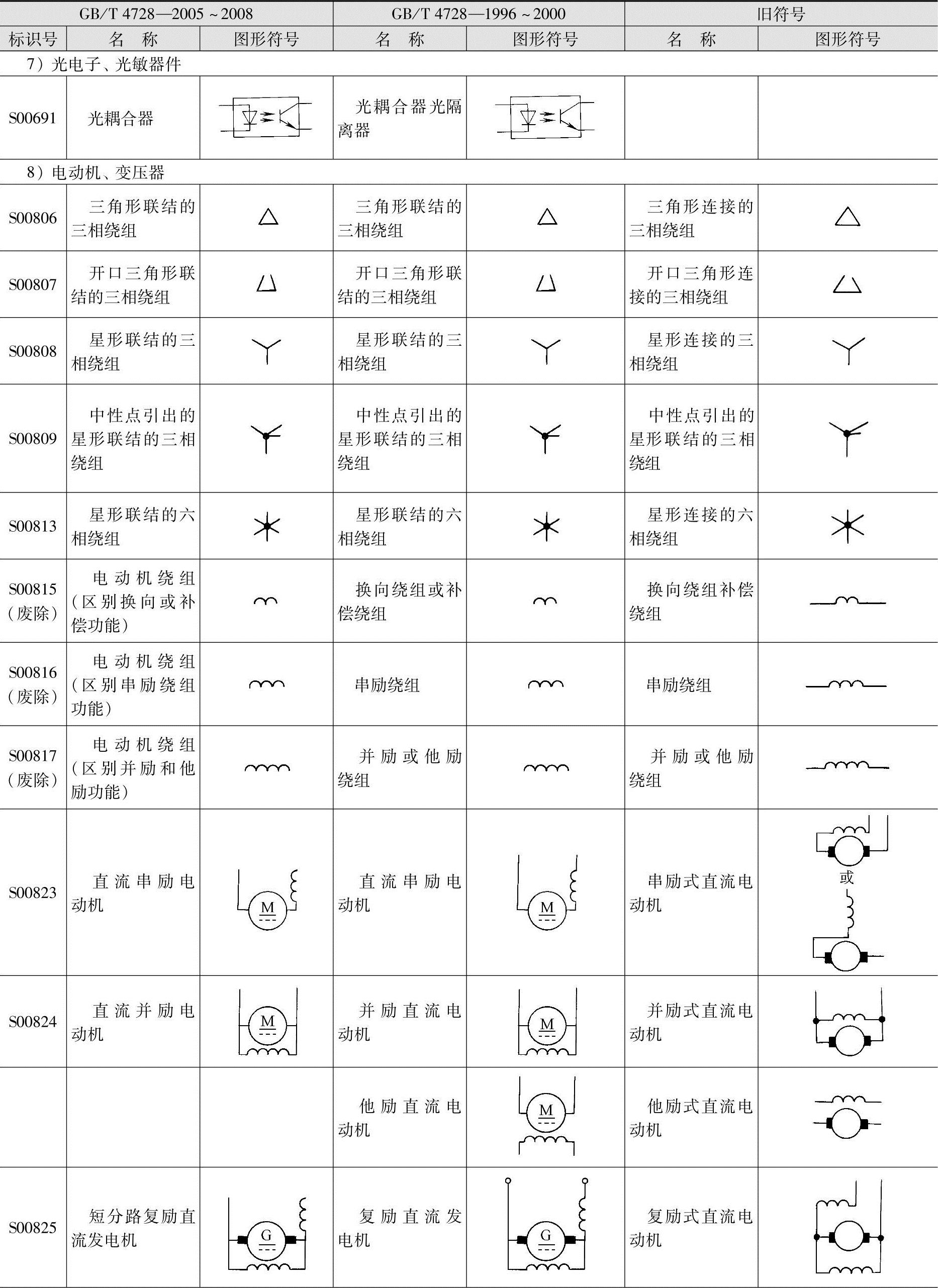

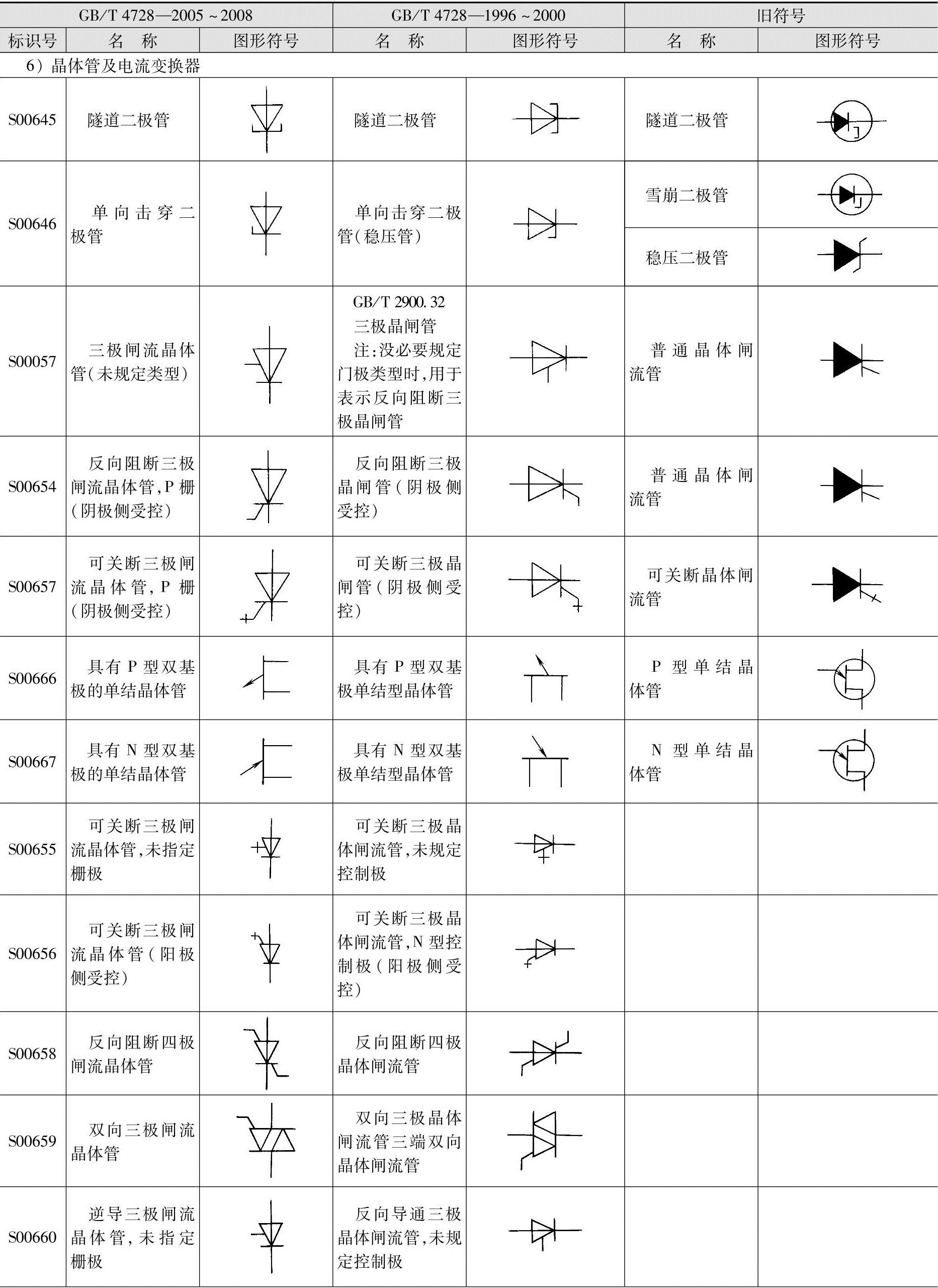

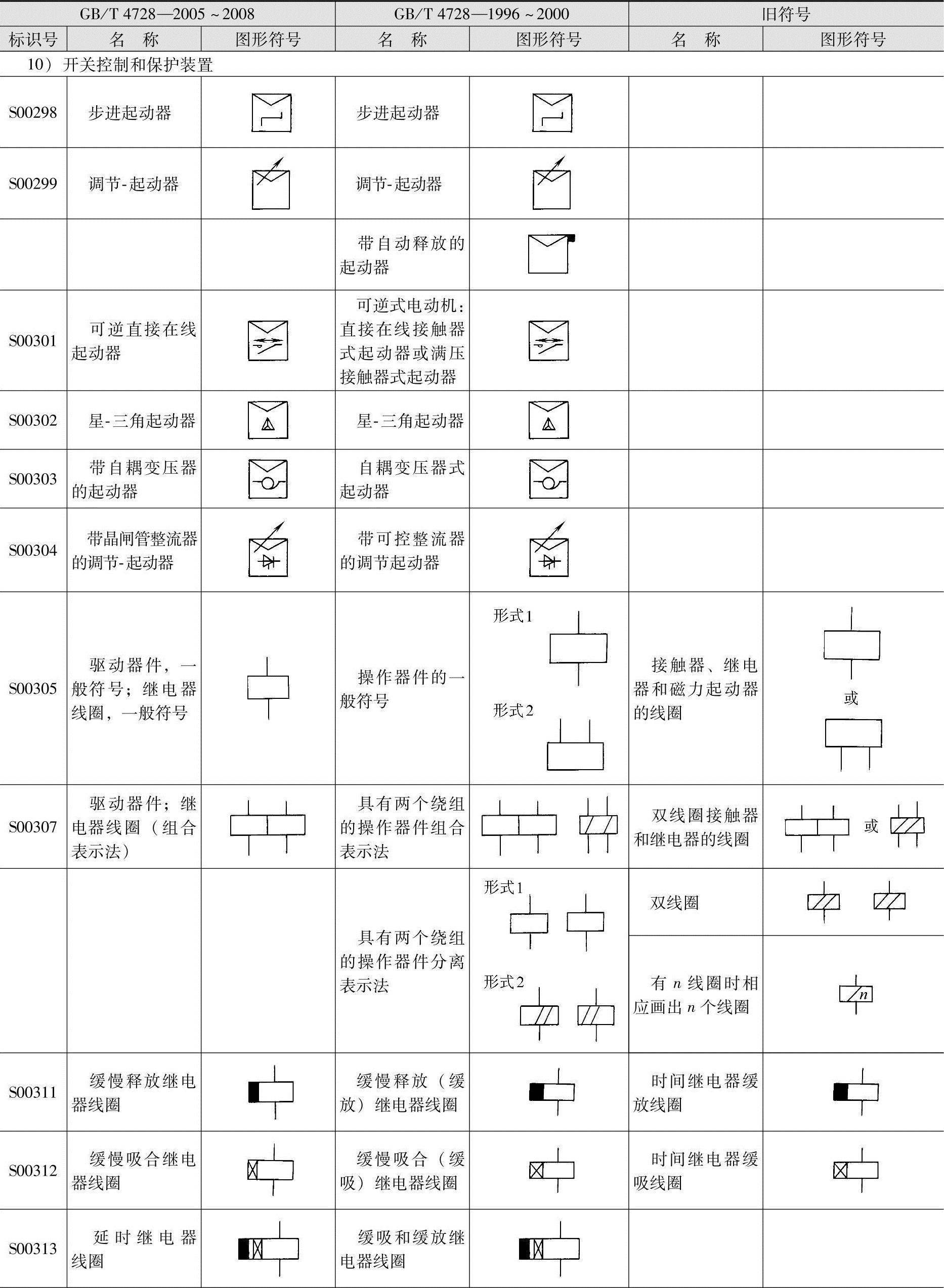

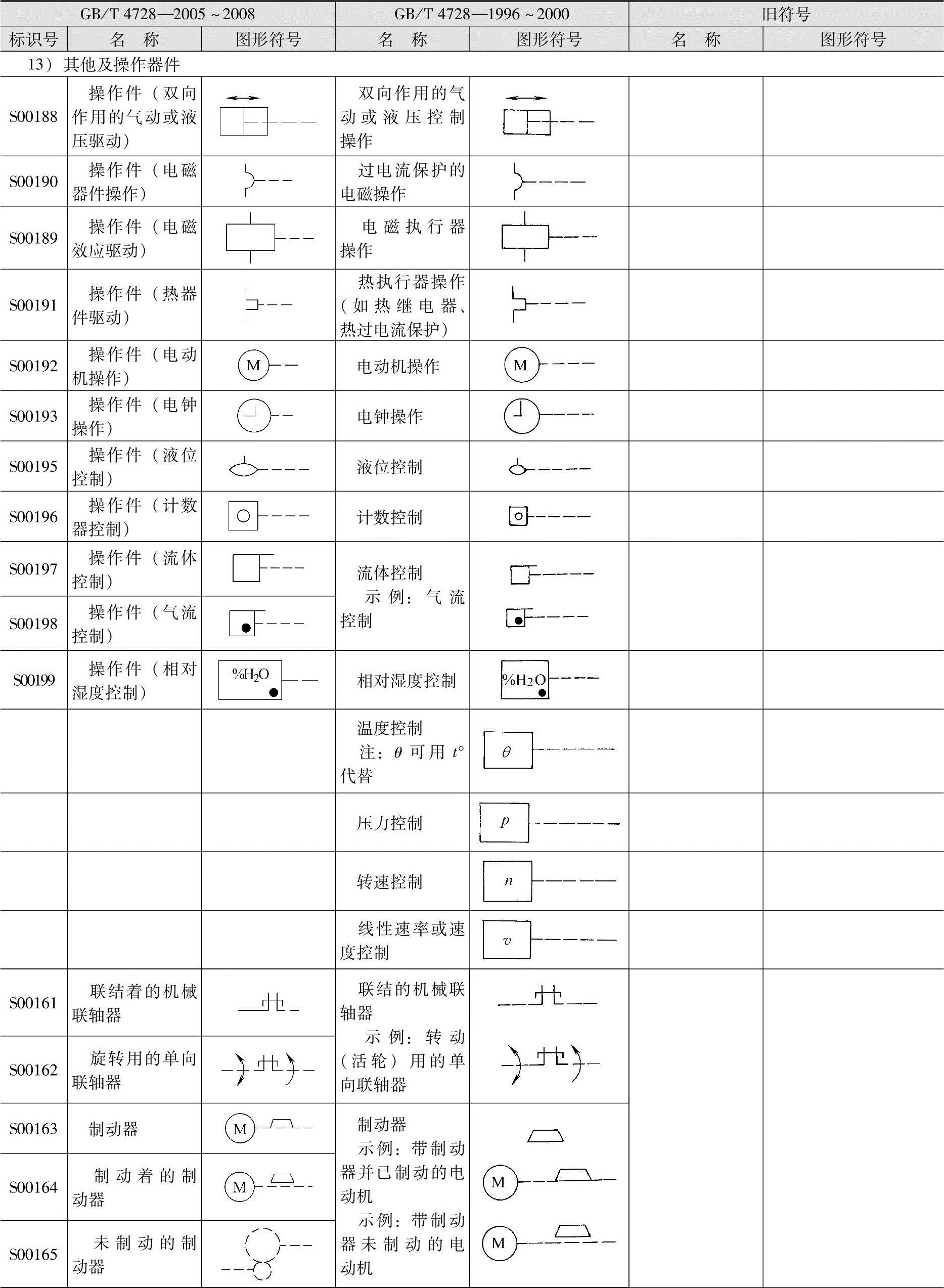

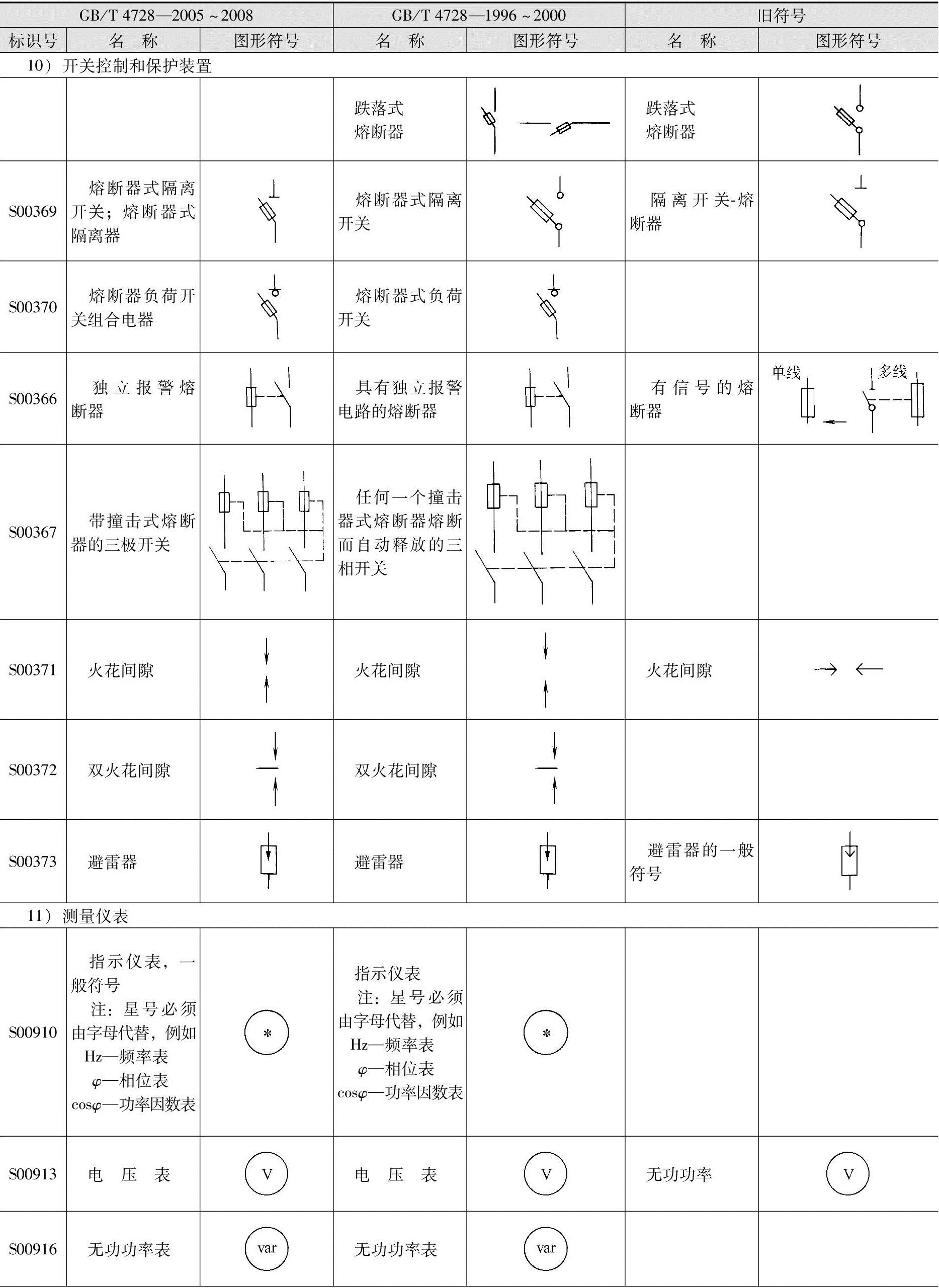

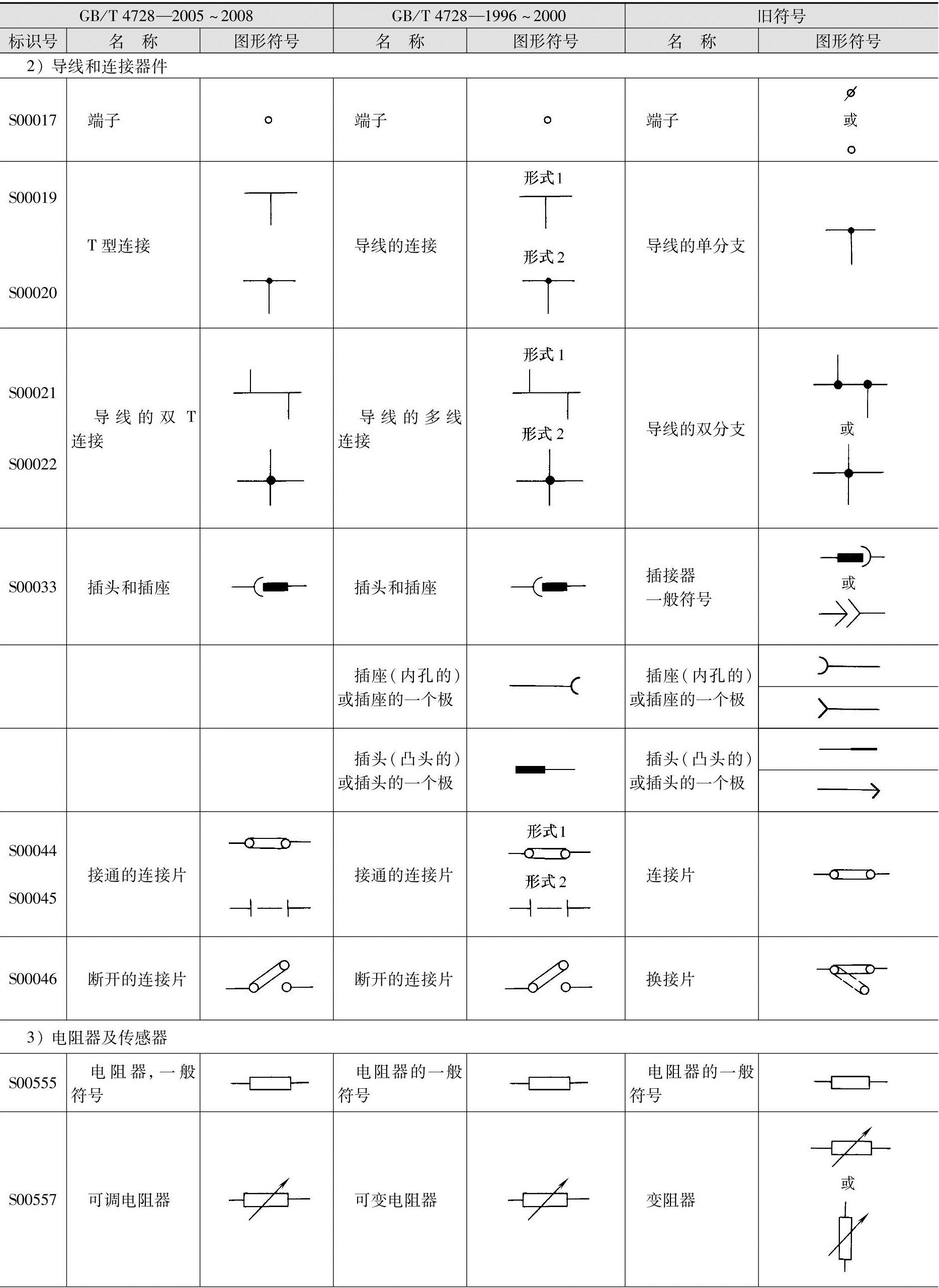

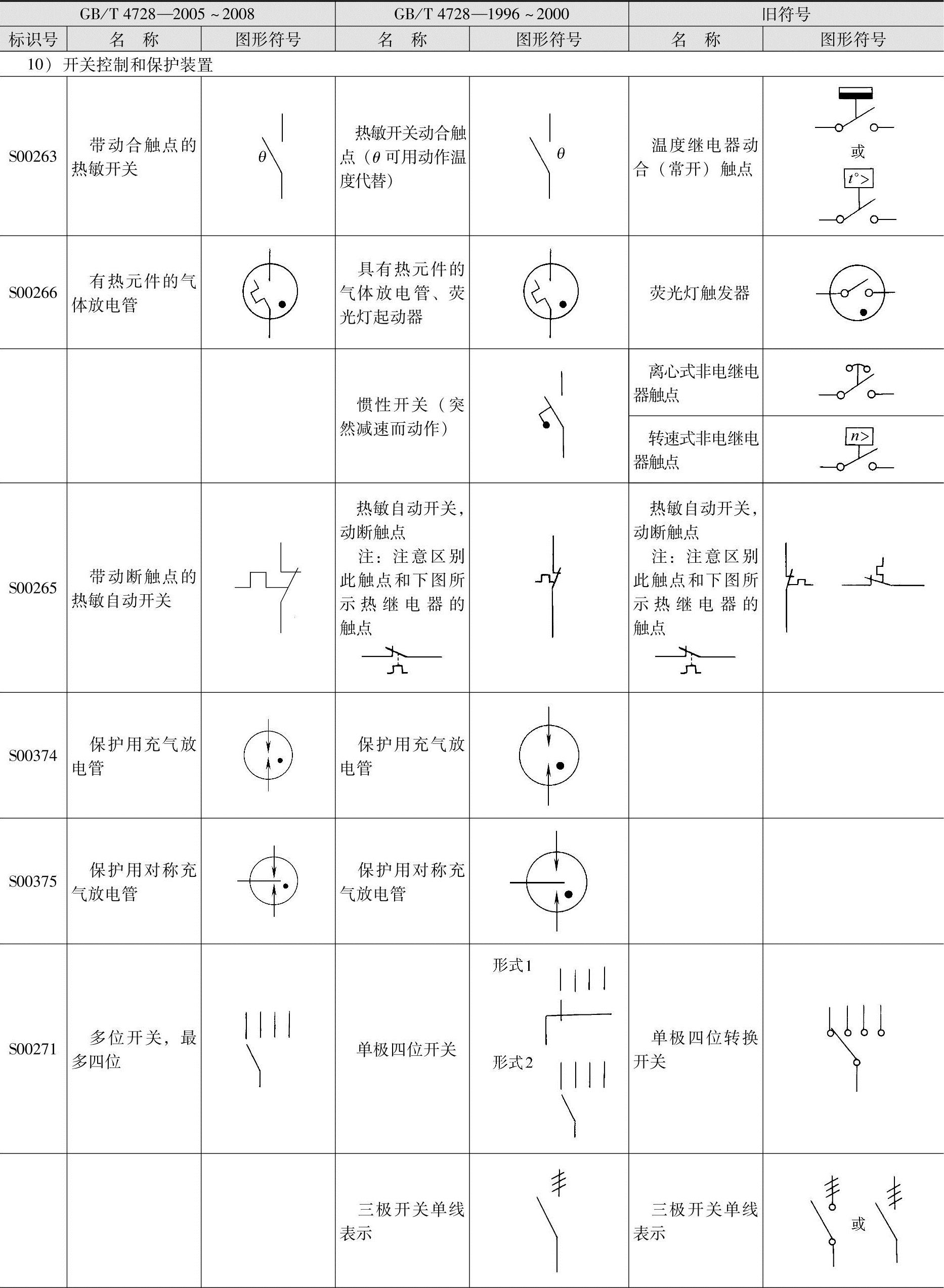

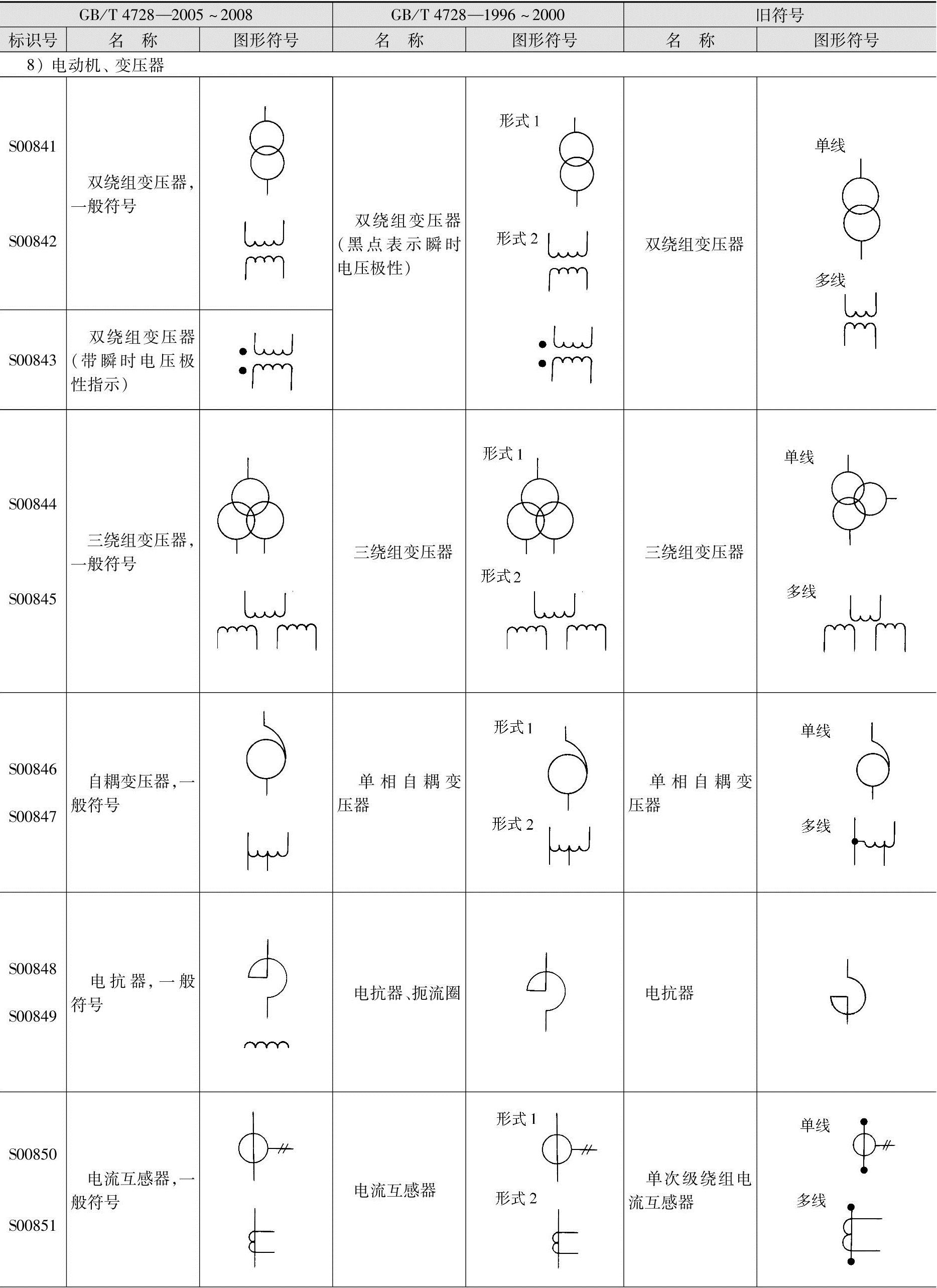

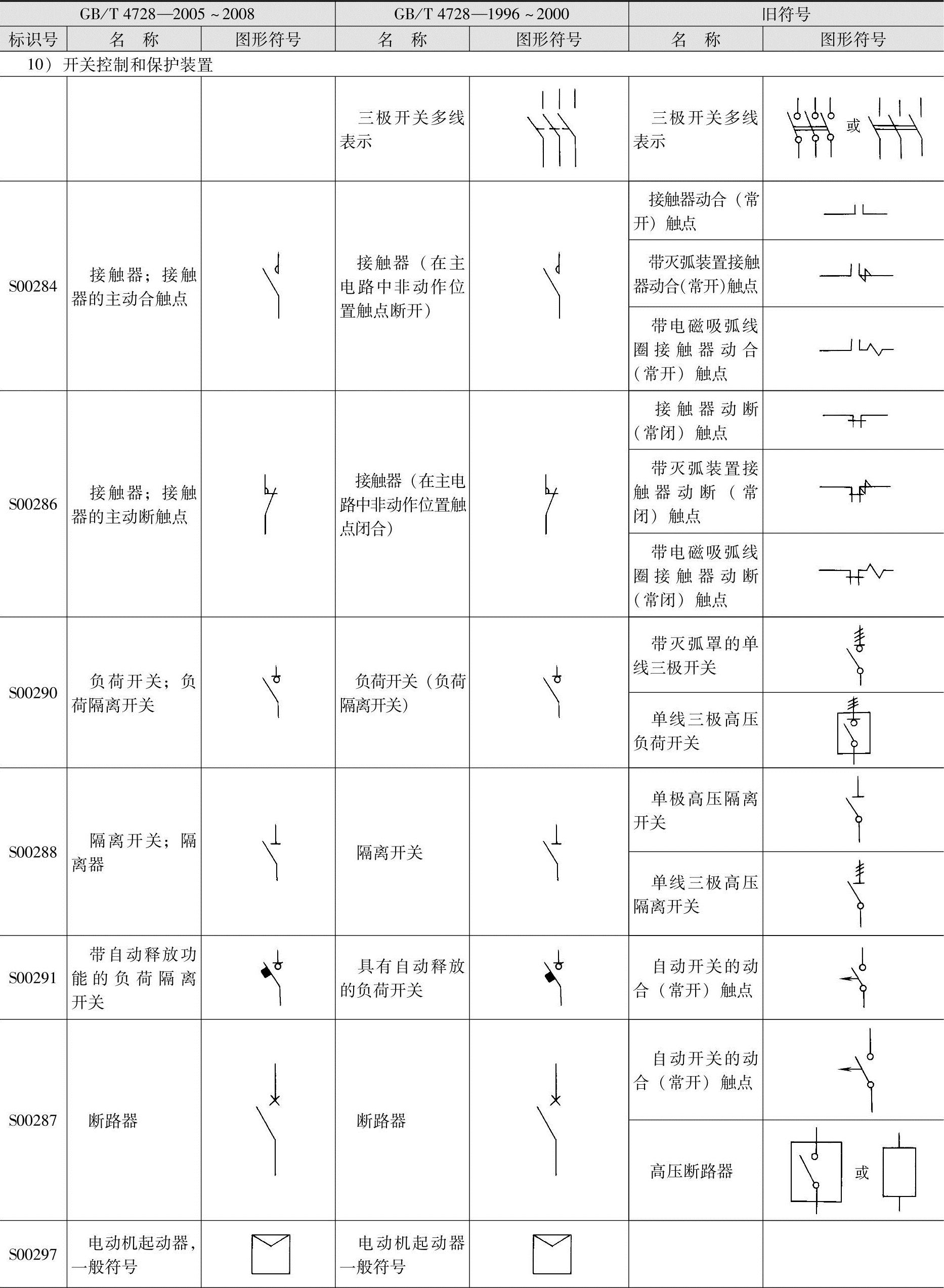

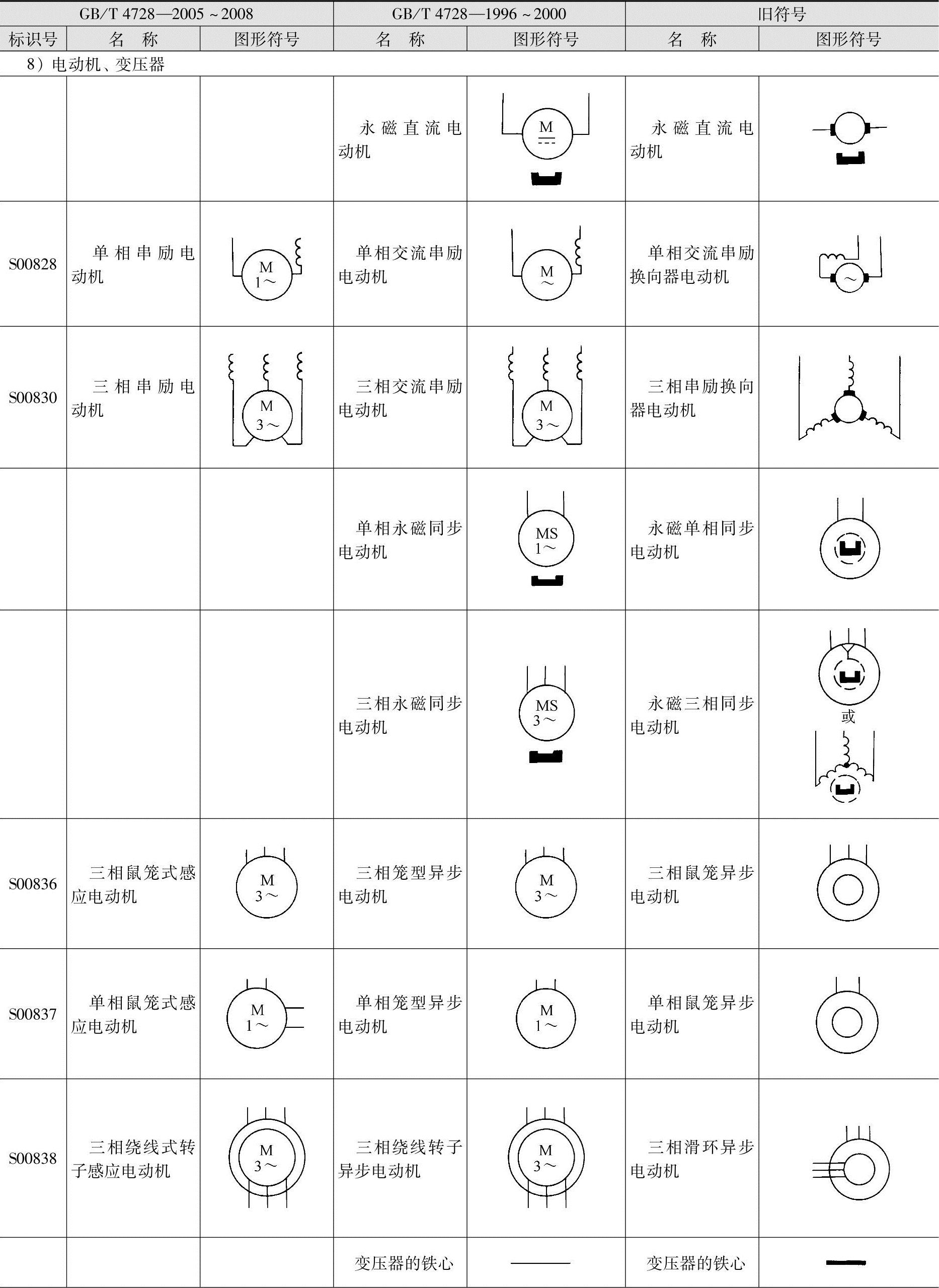

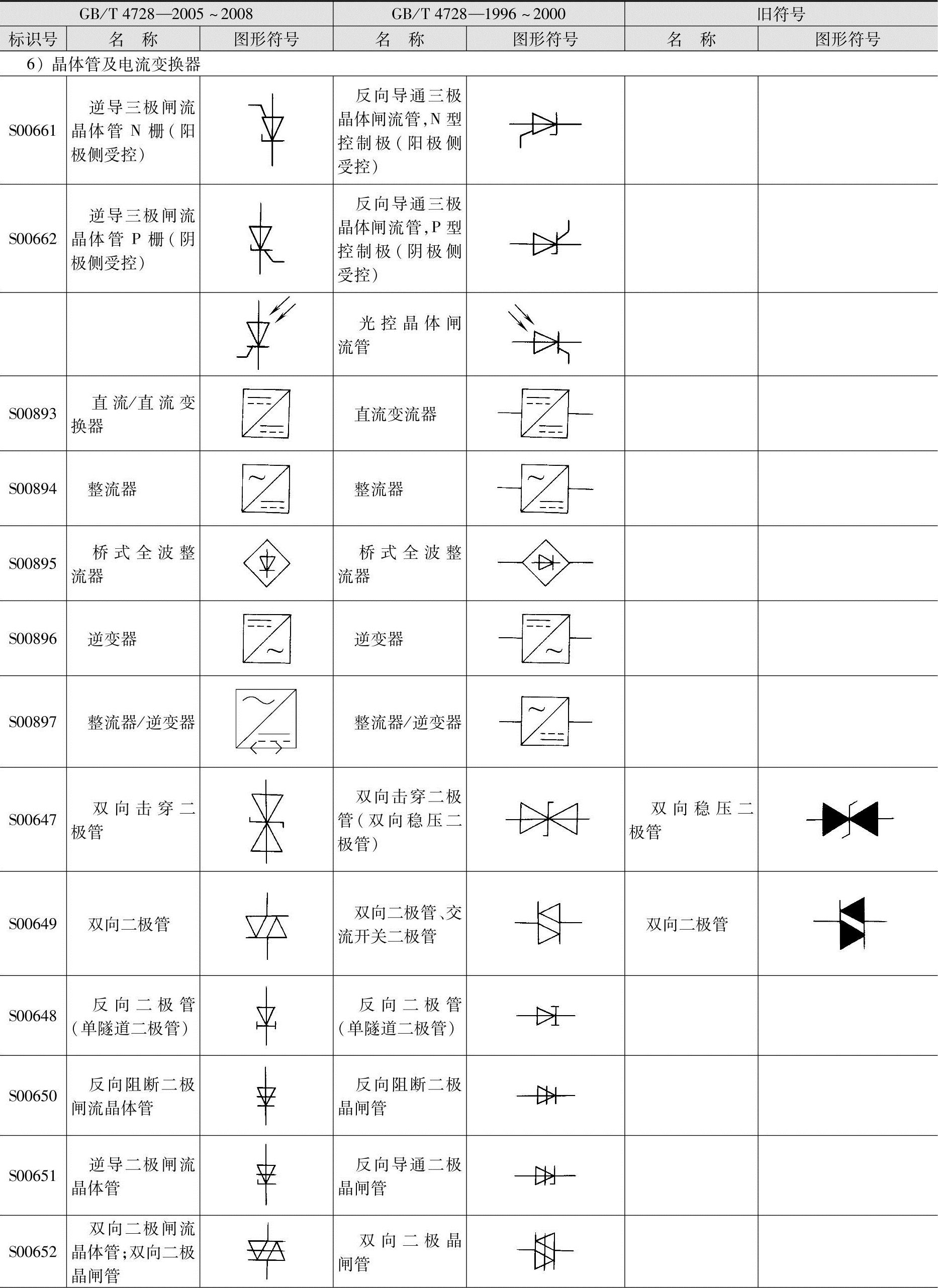

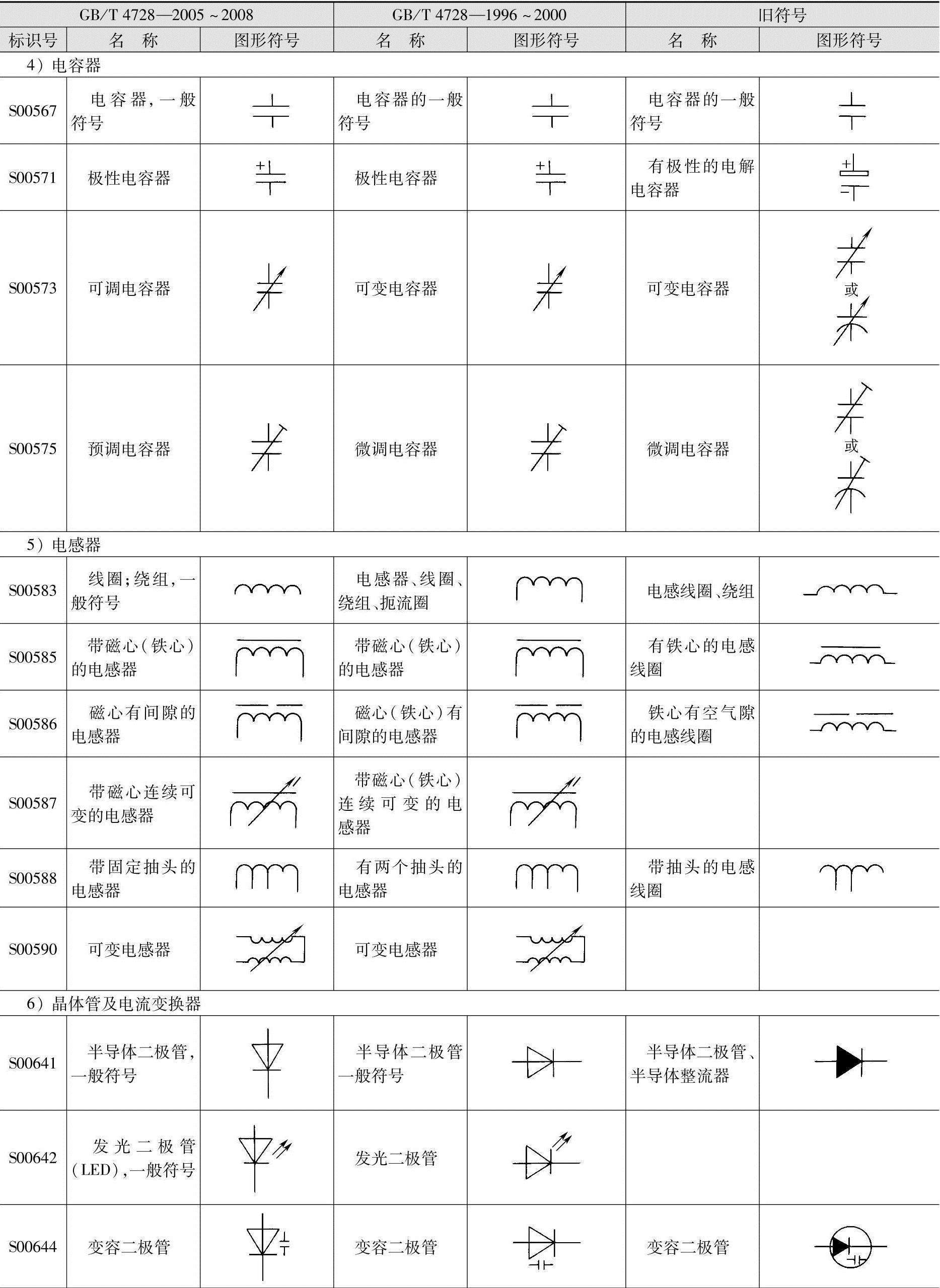

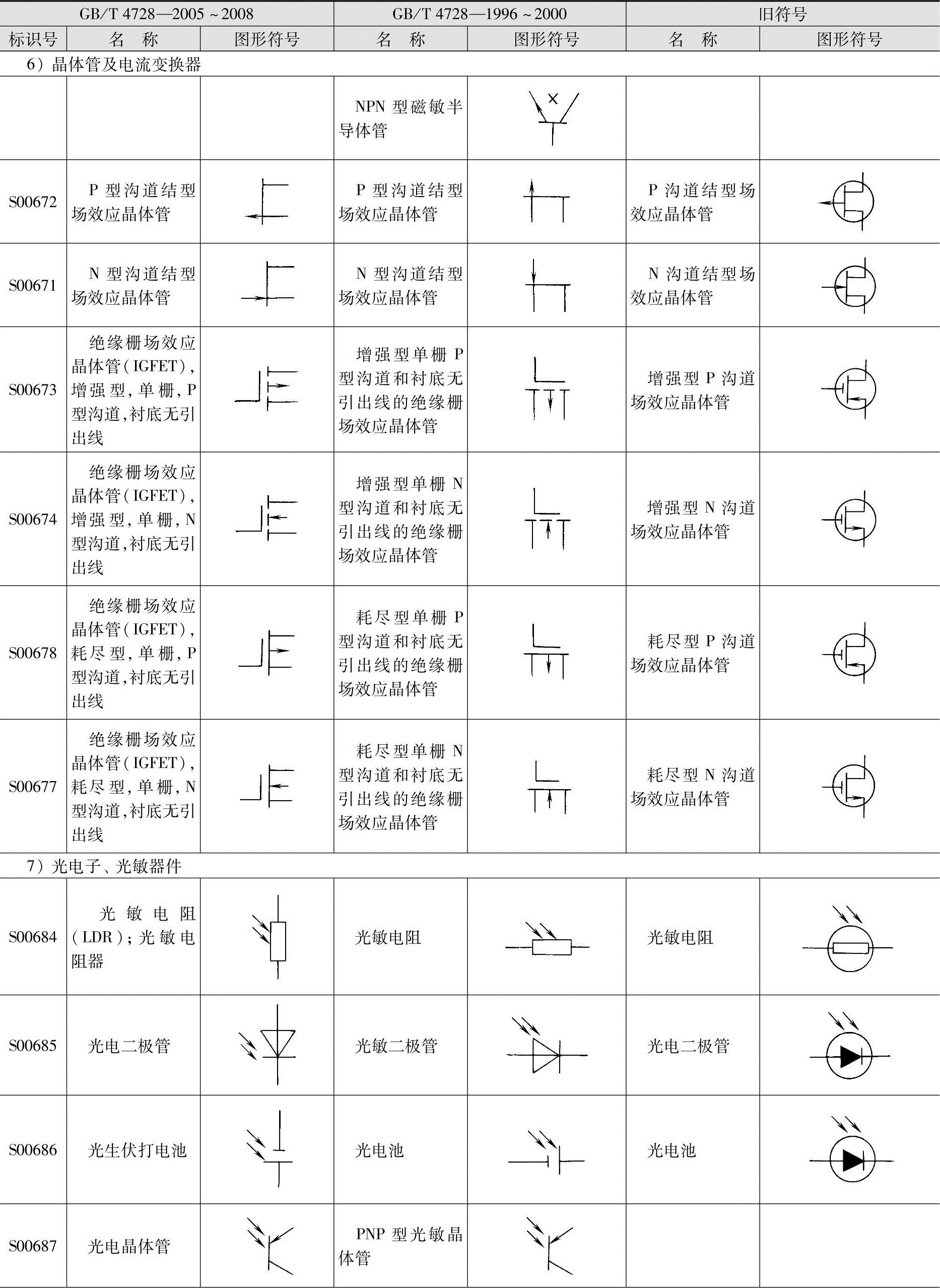

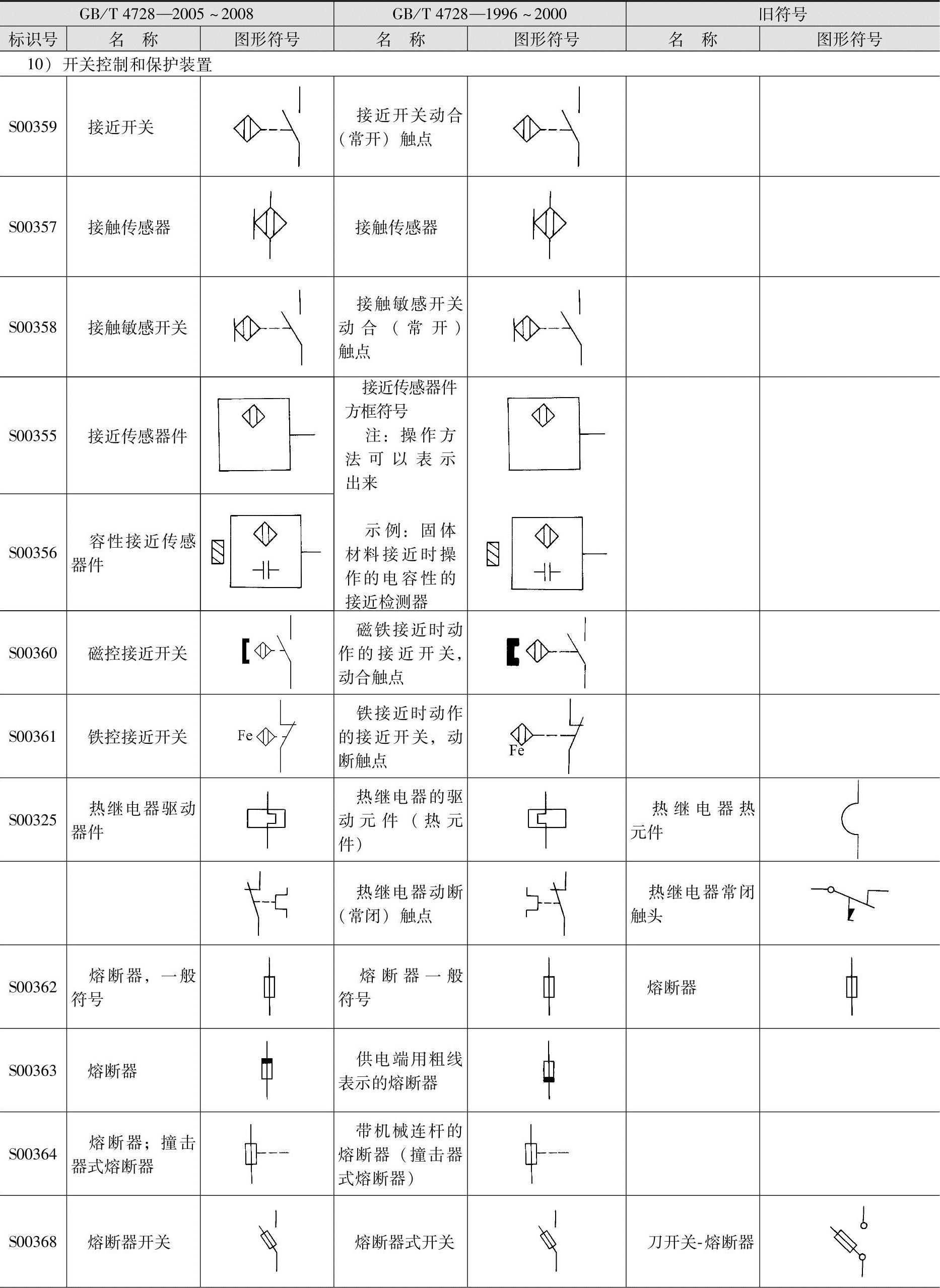

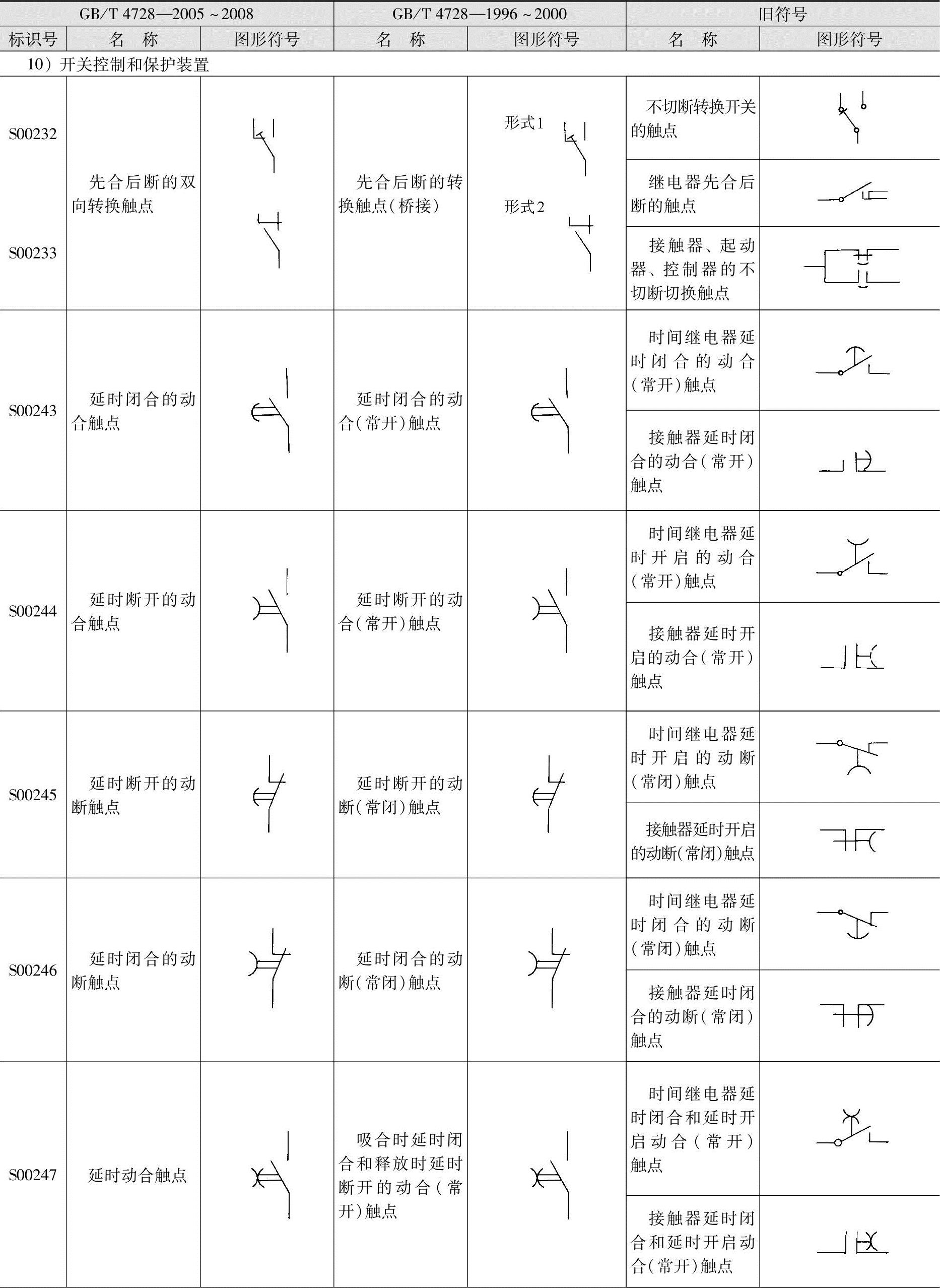

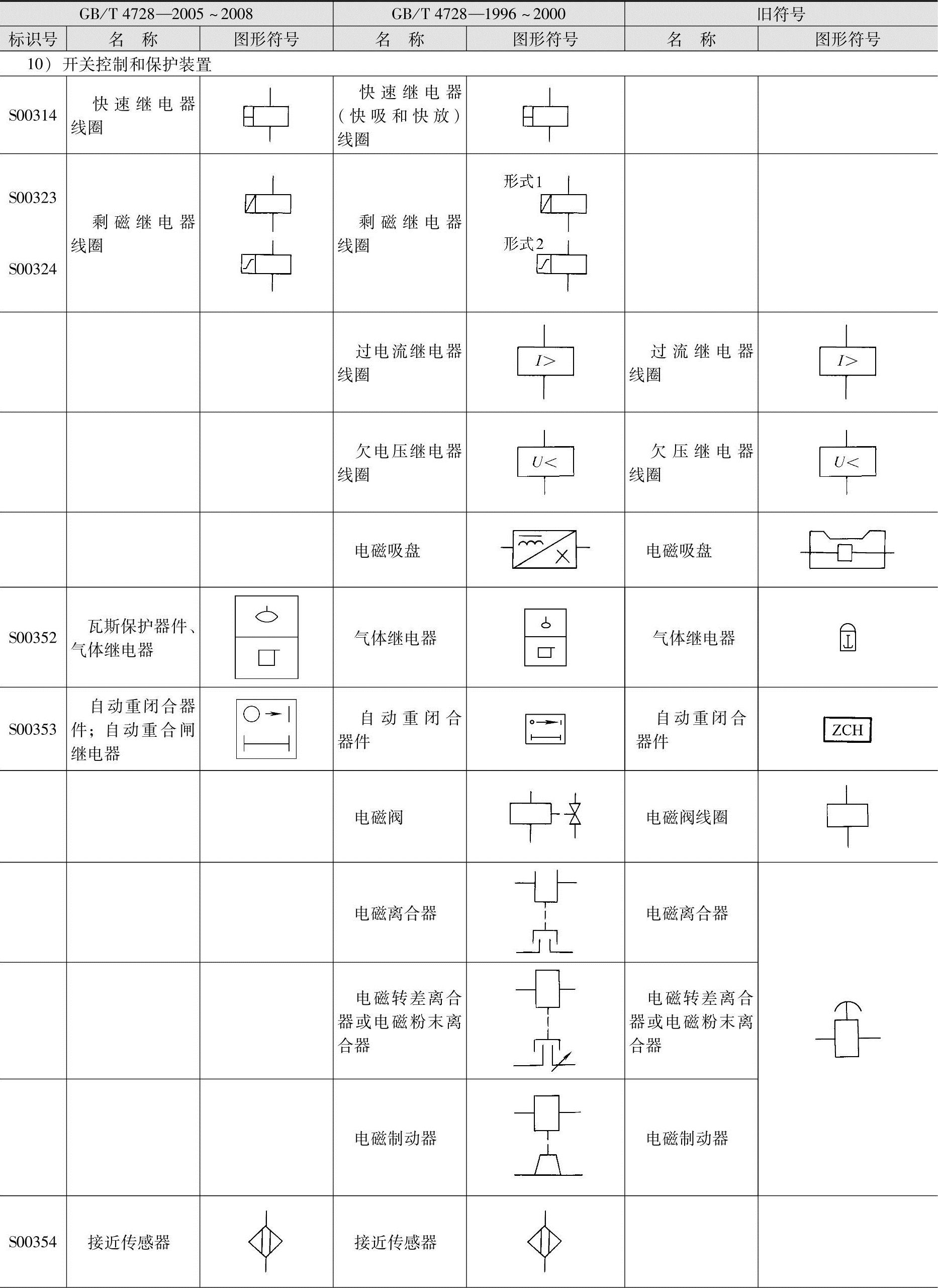

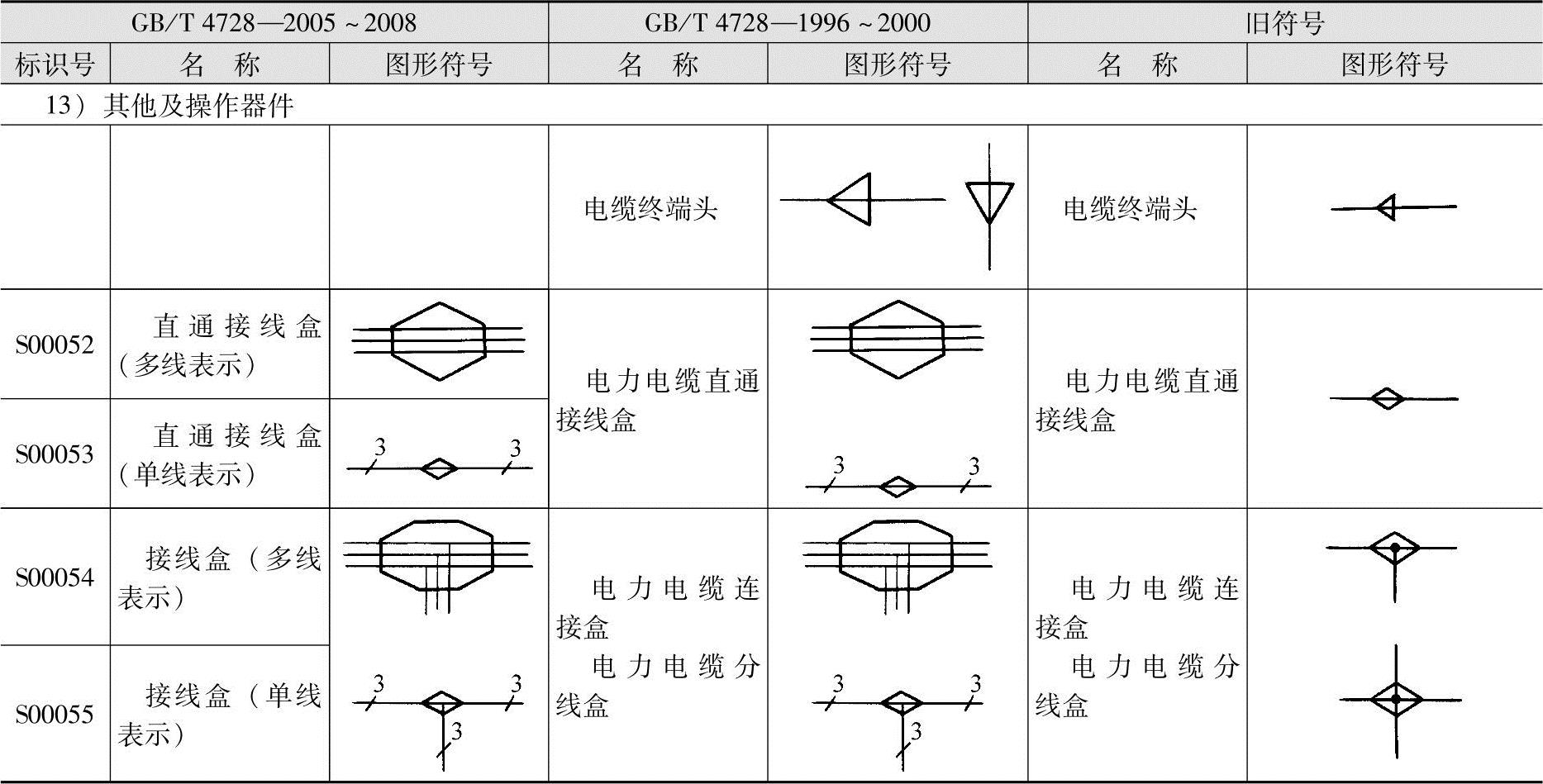

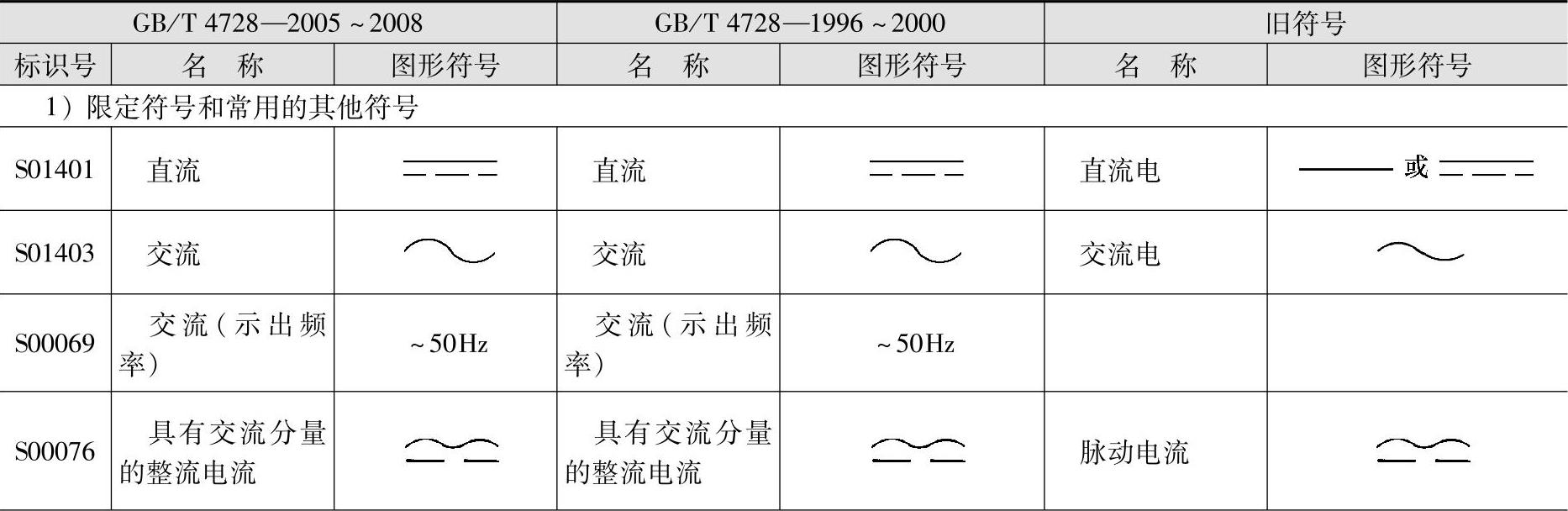

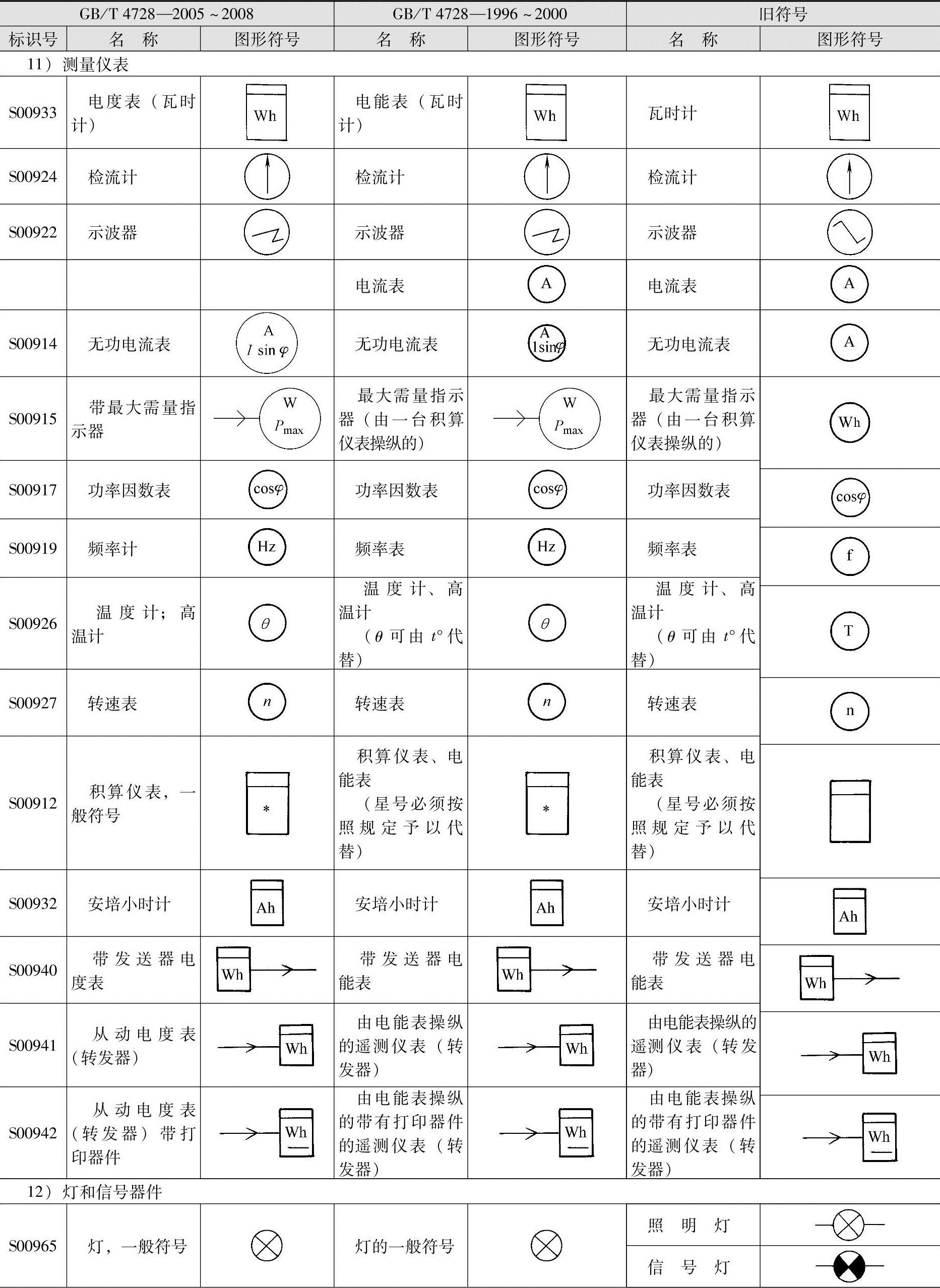

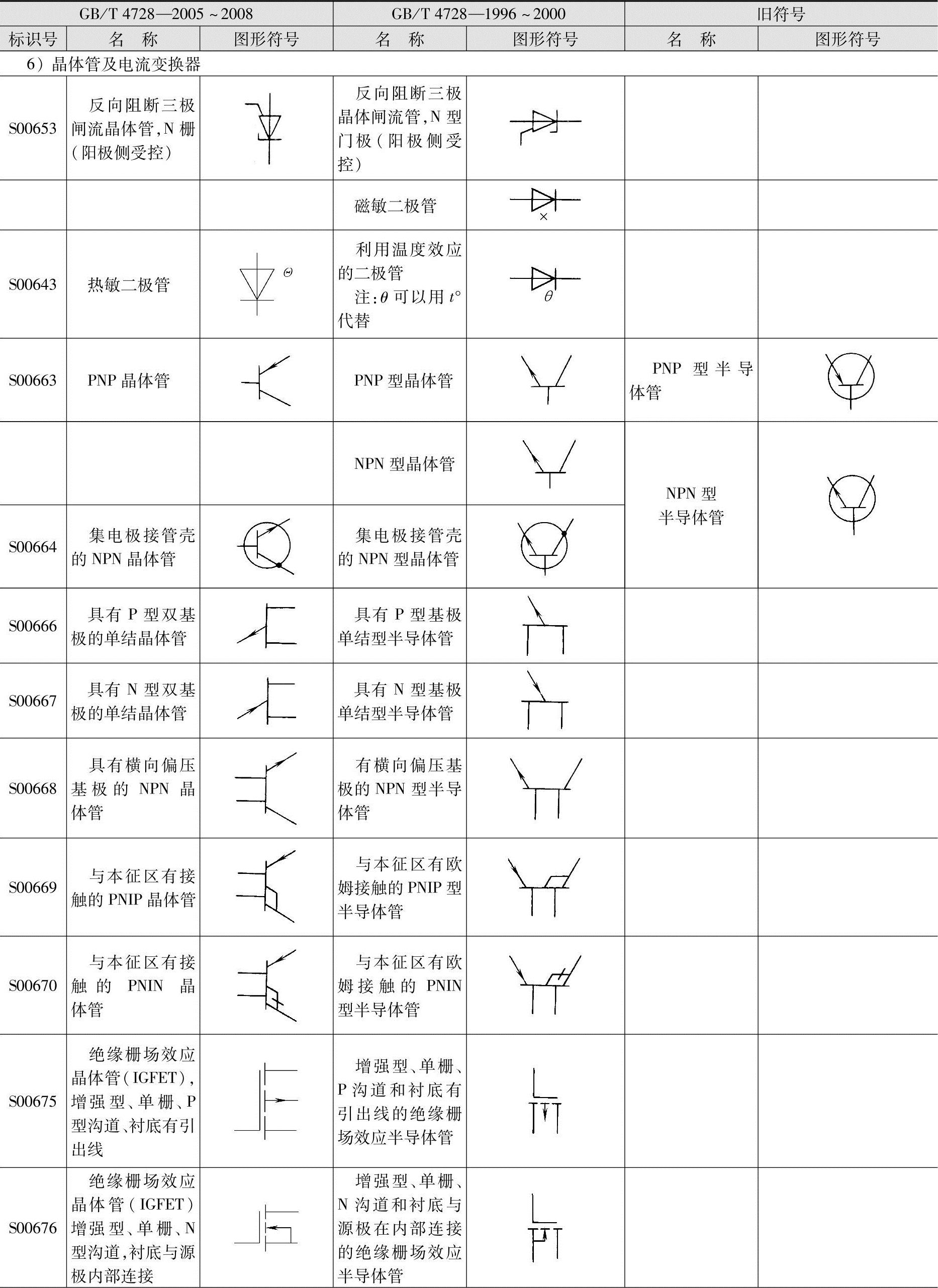

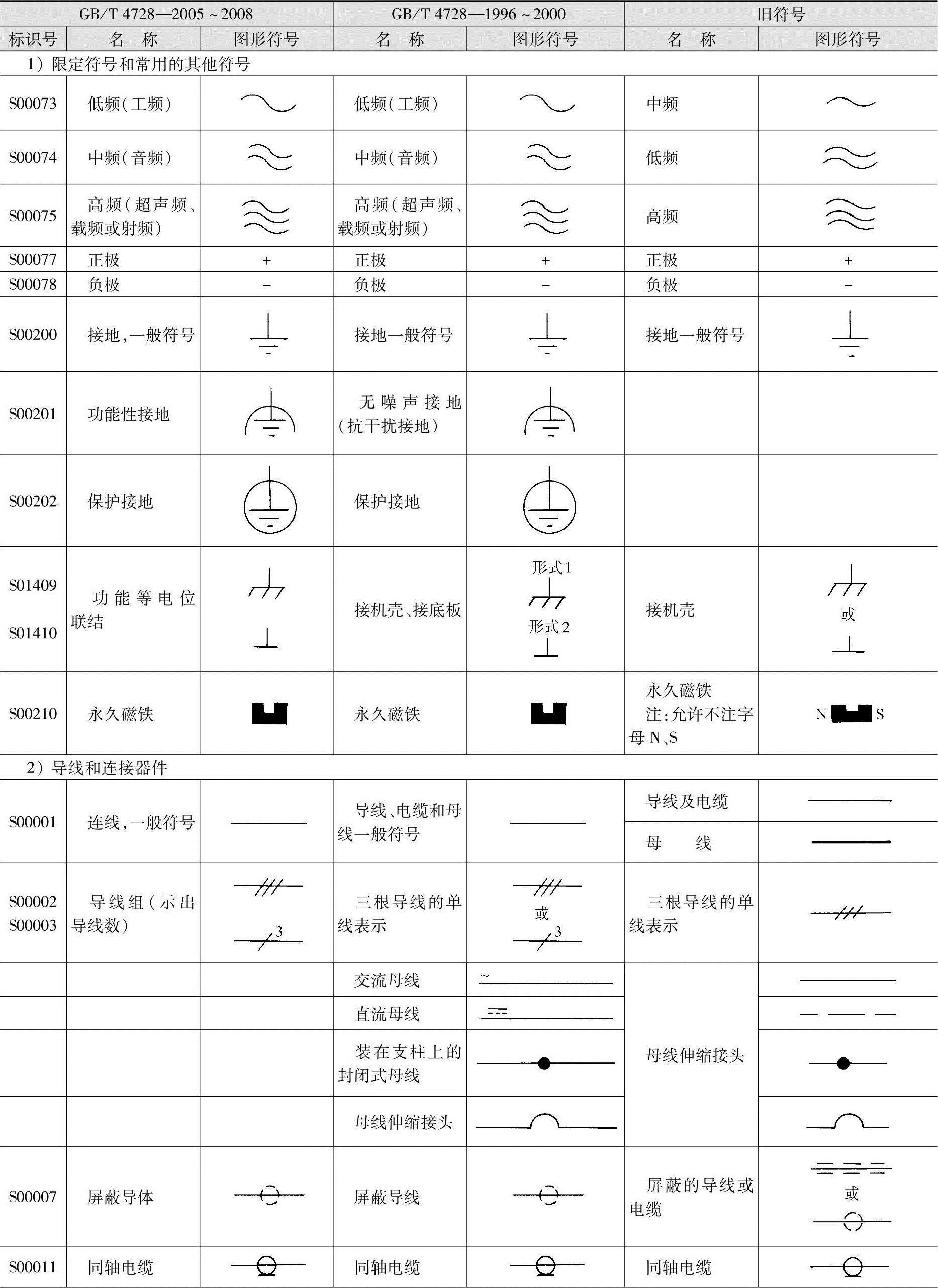

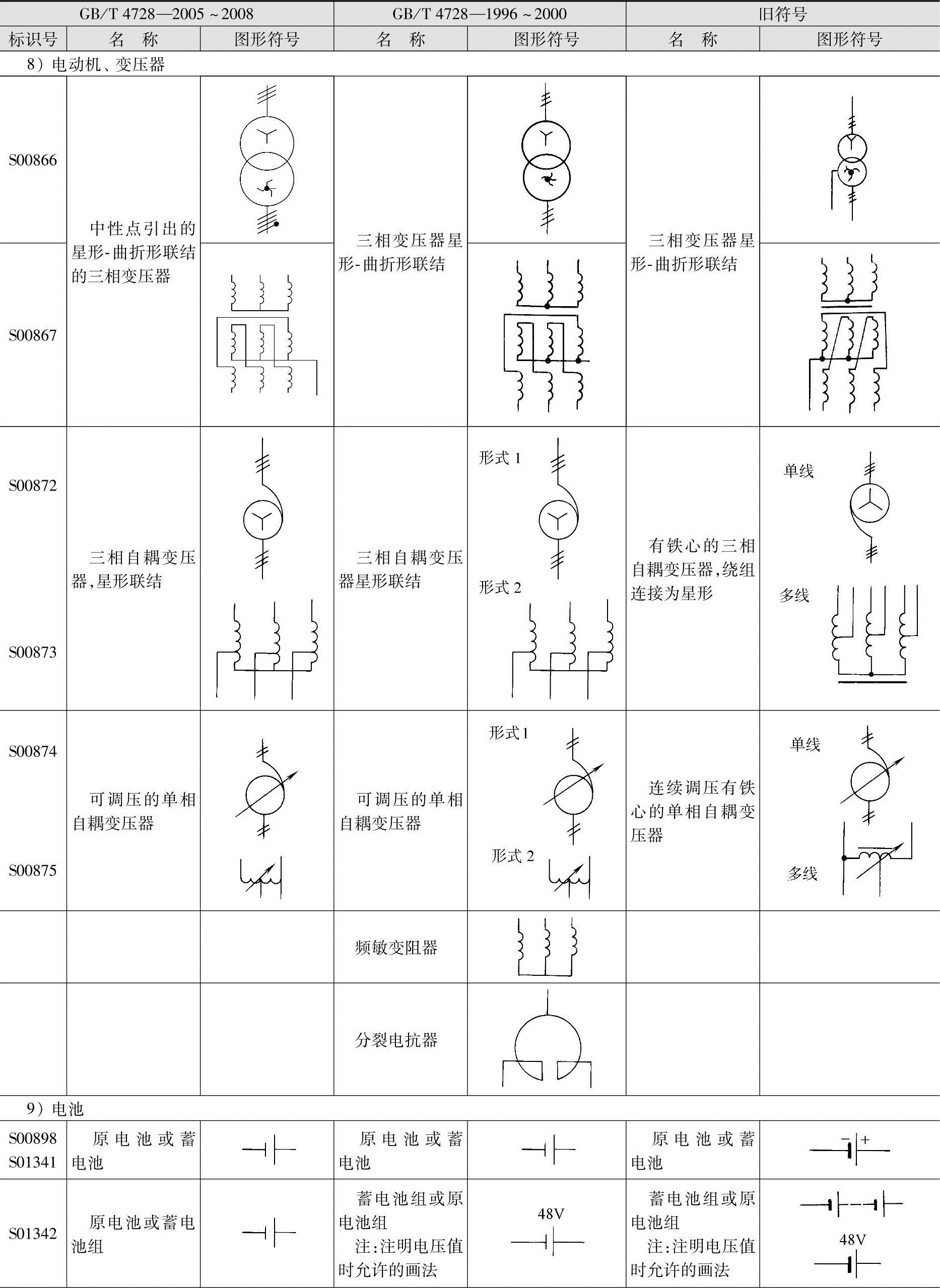

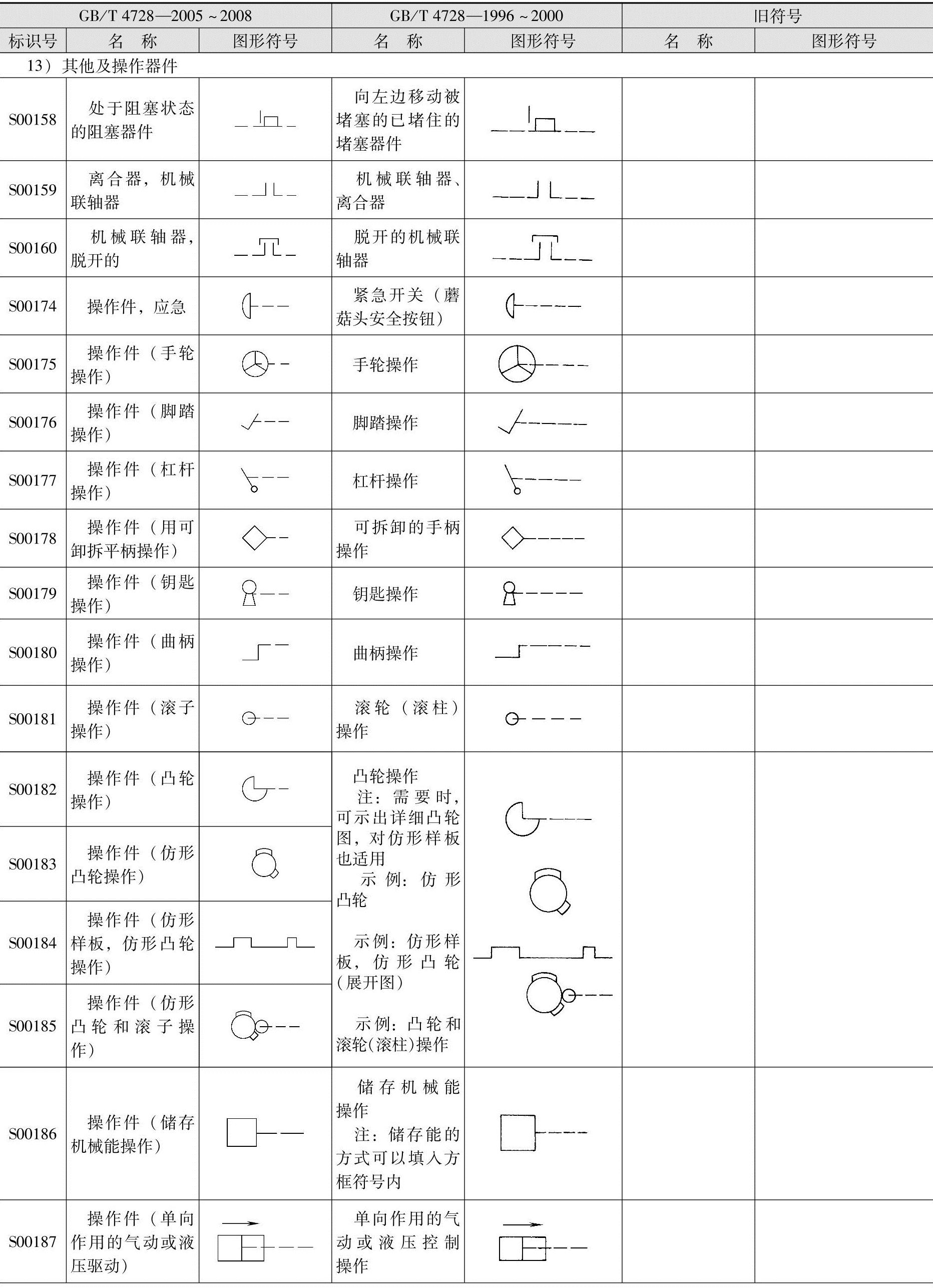

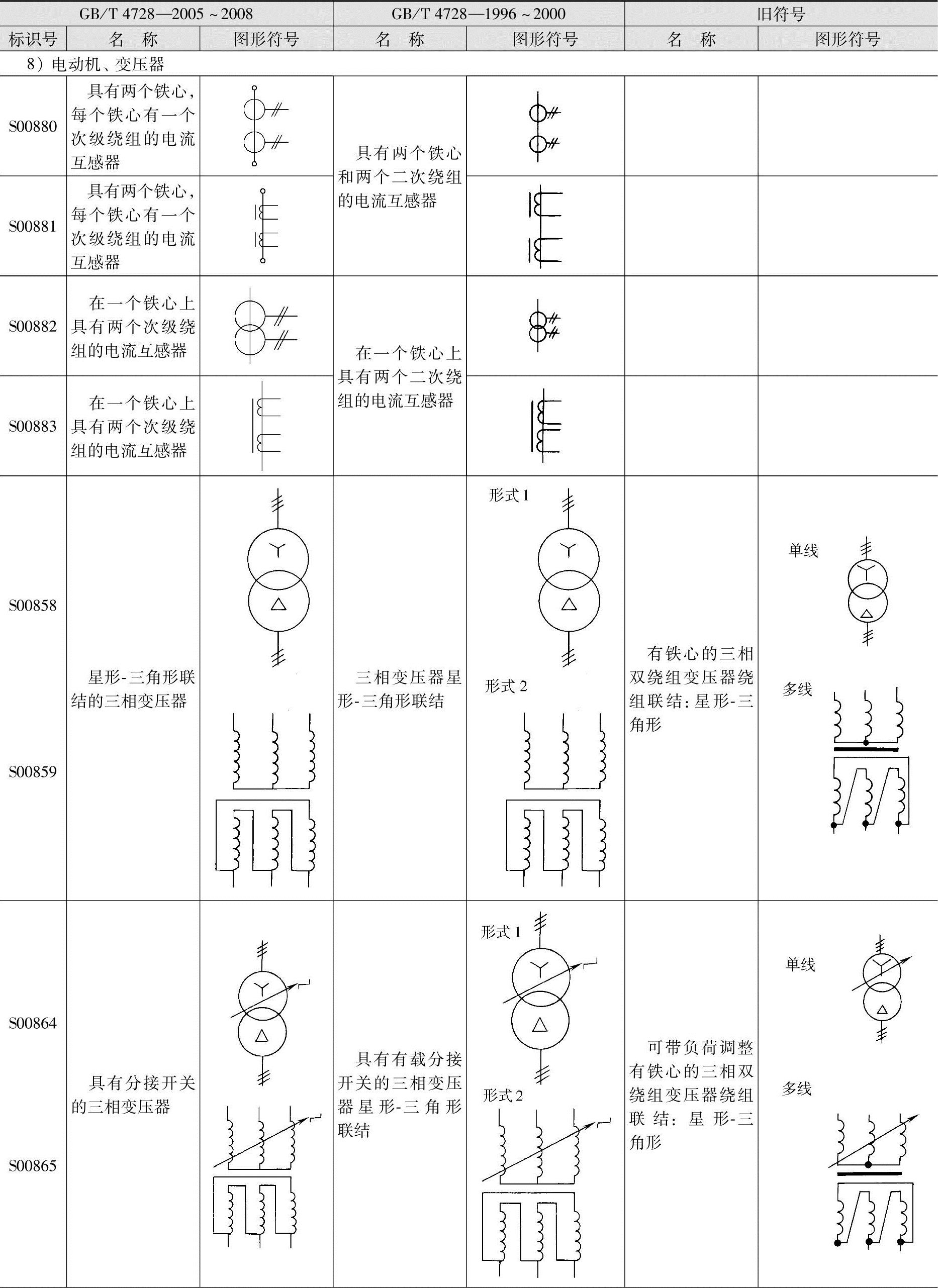

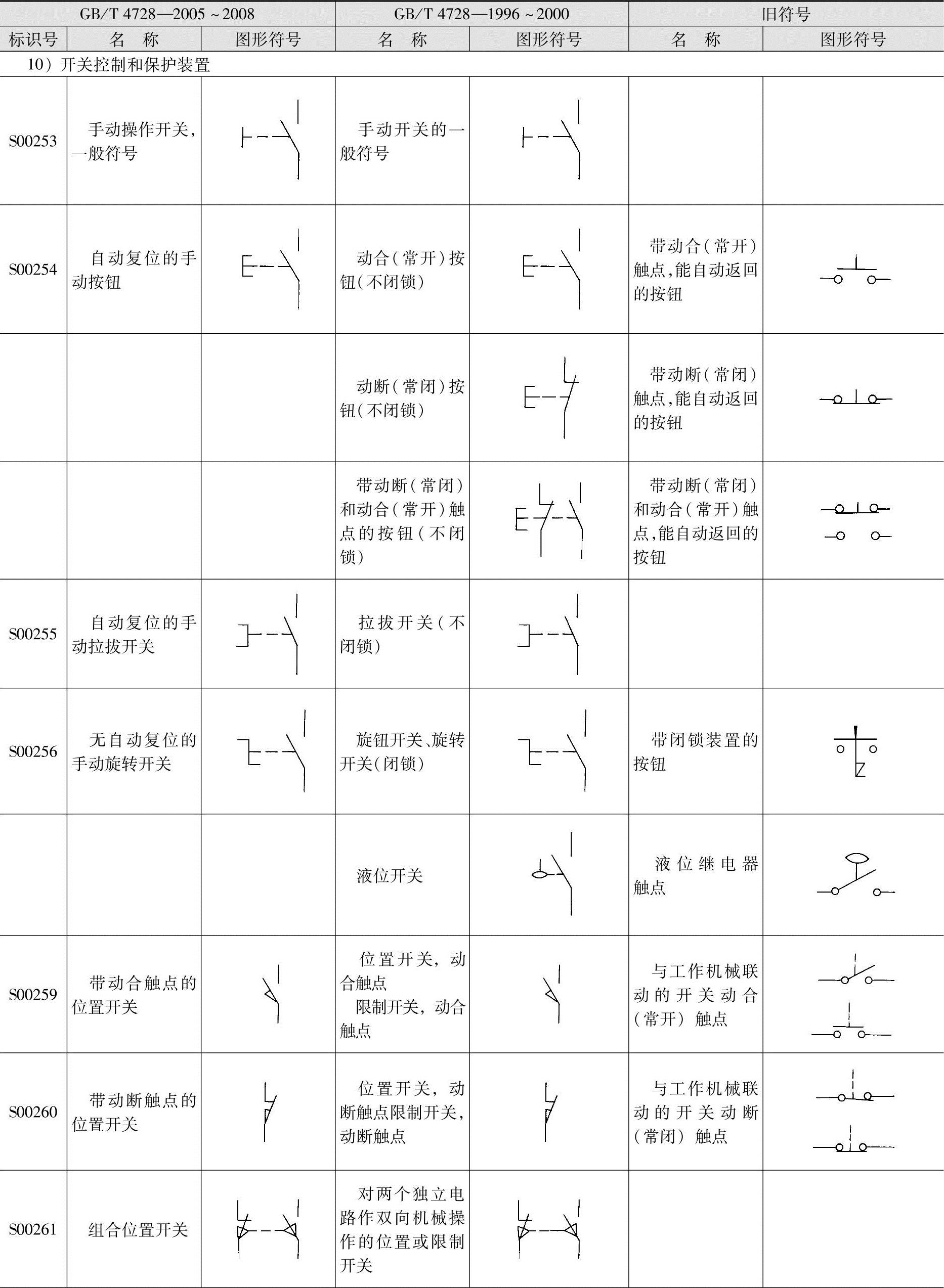

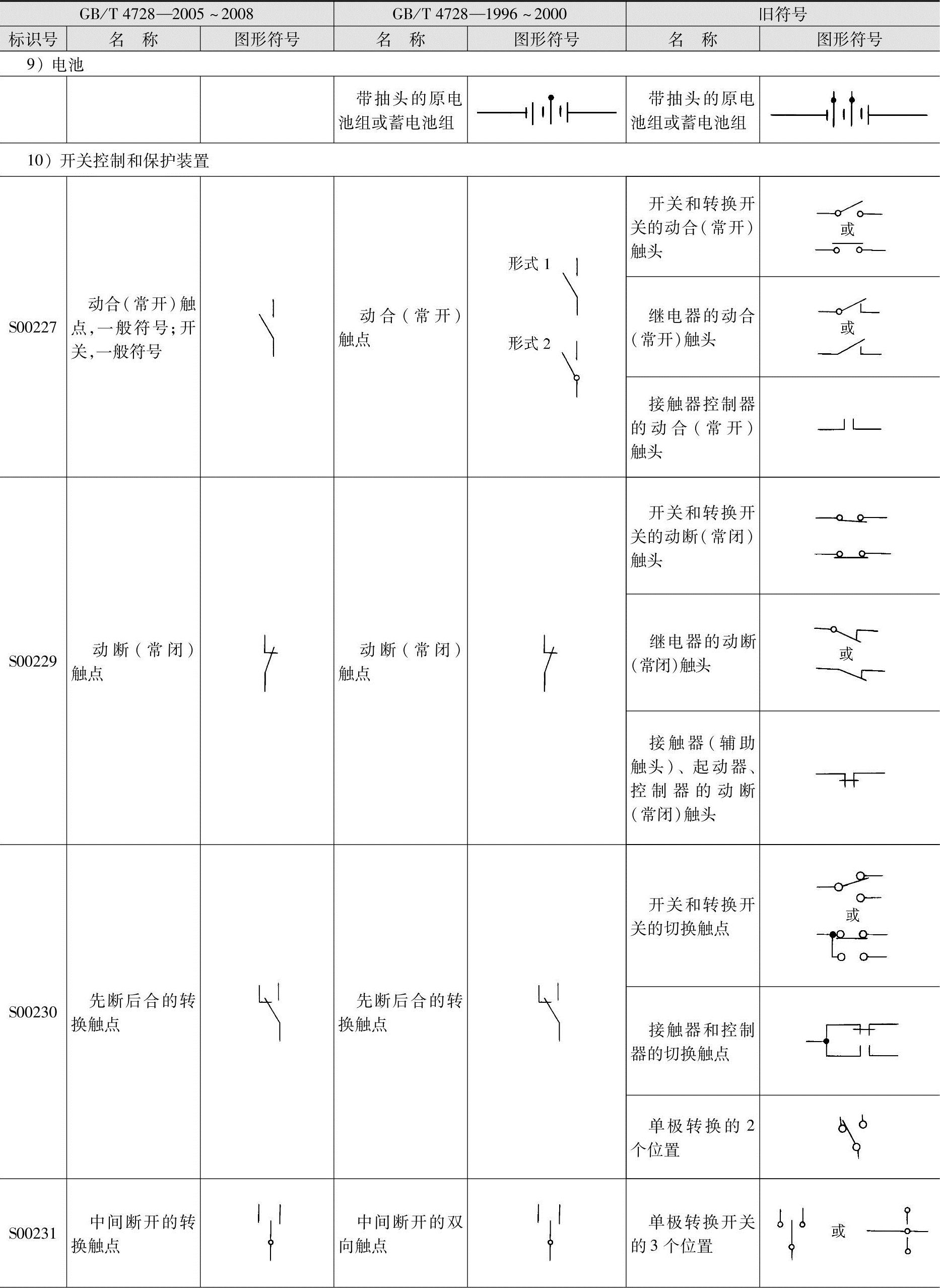

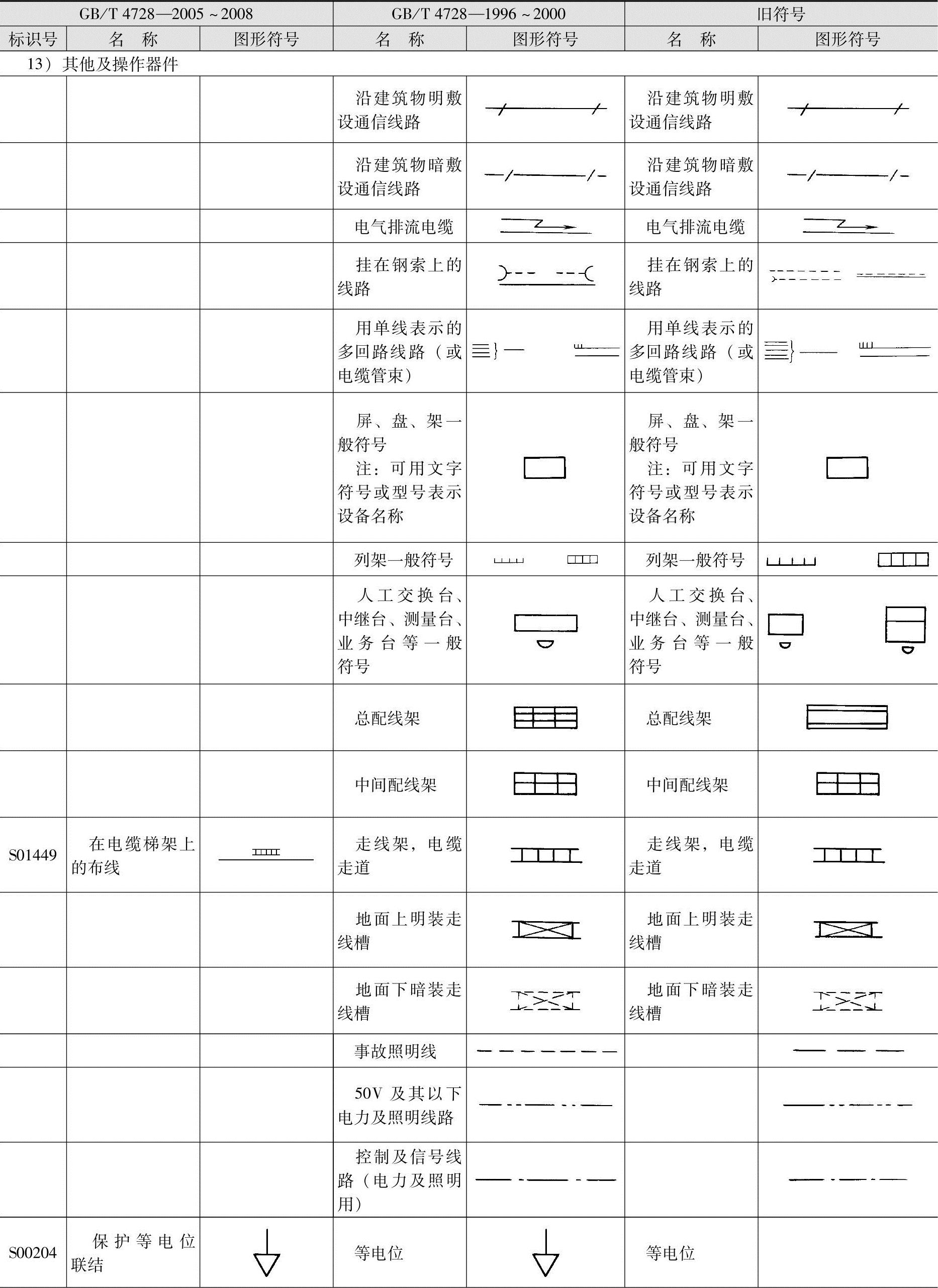

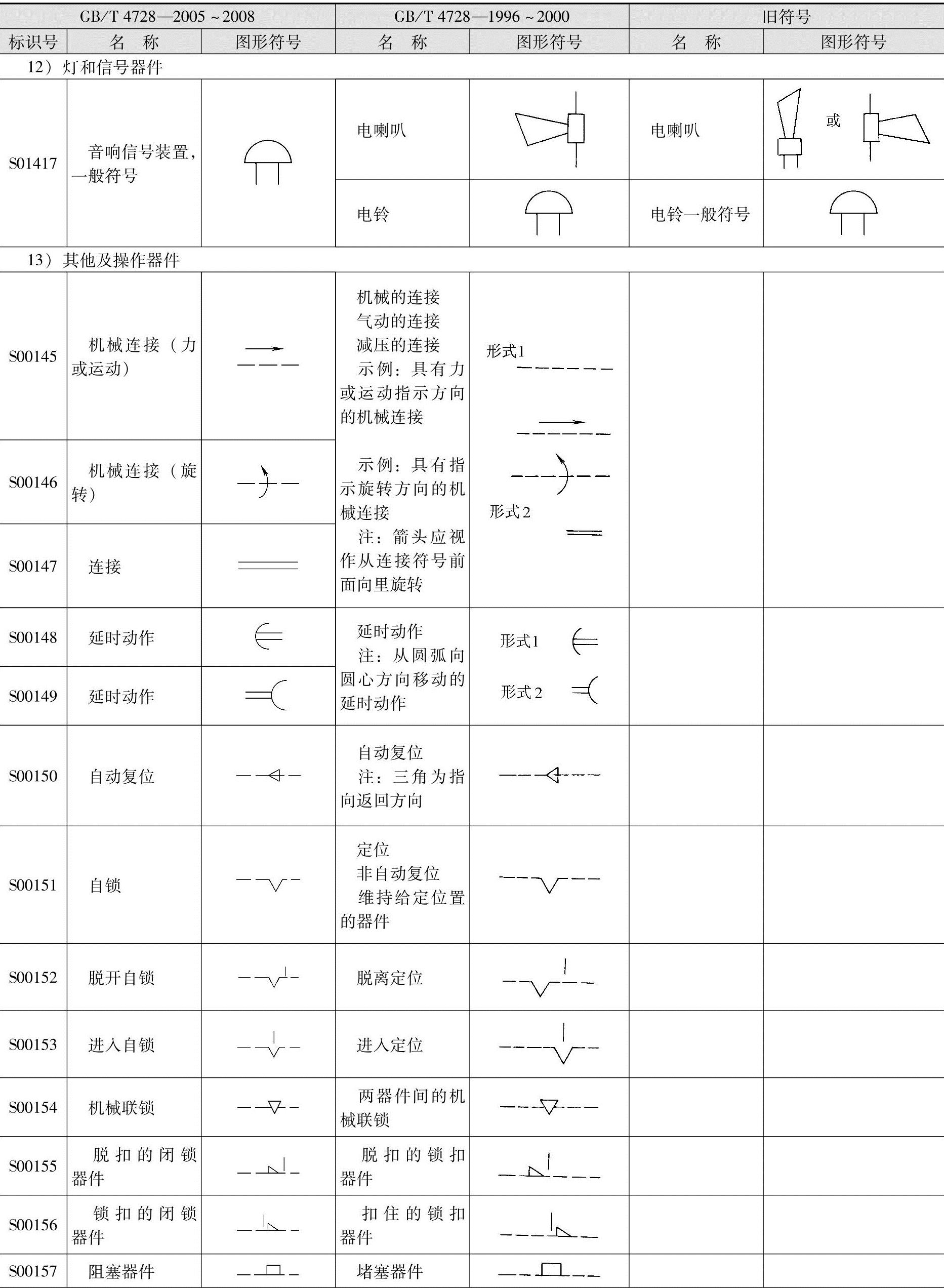

表2-1 常用电气简图用图形符号
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）

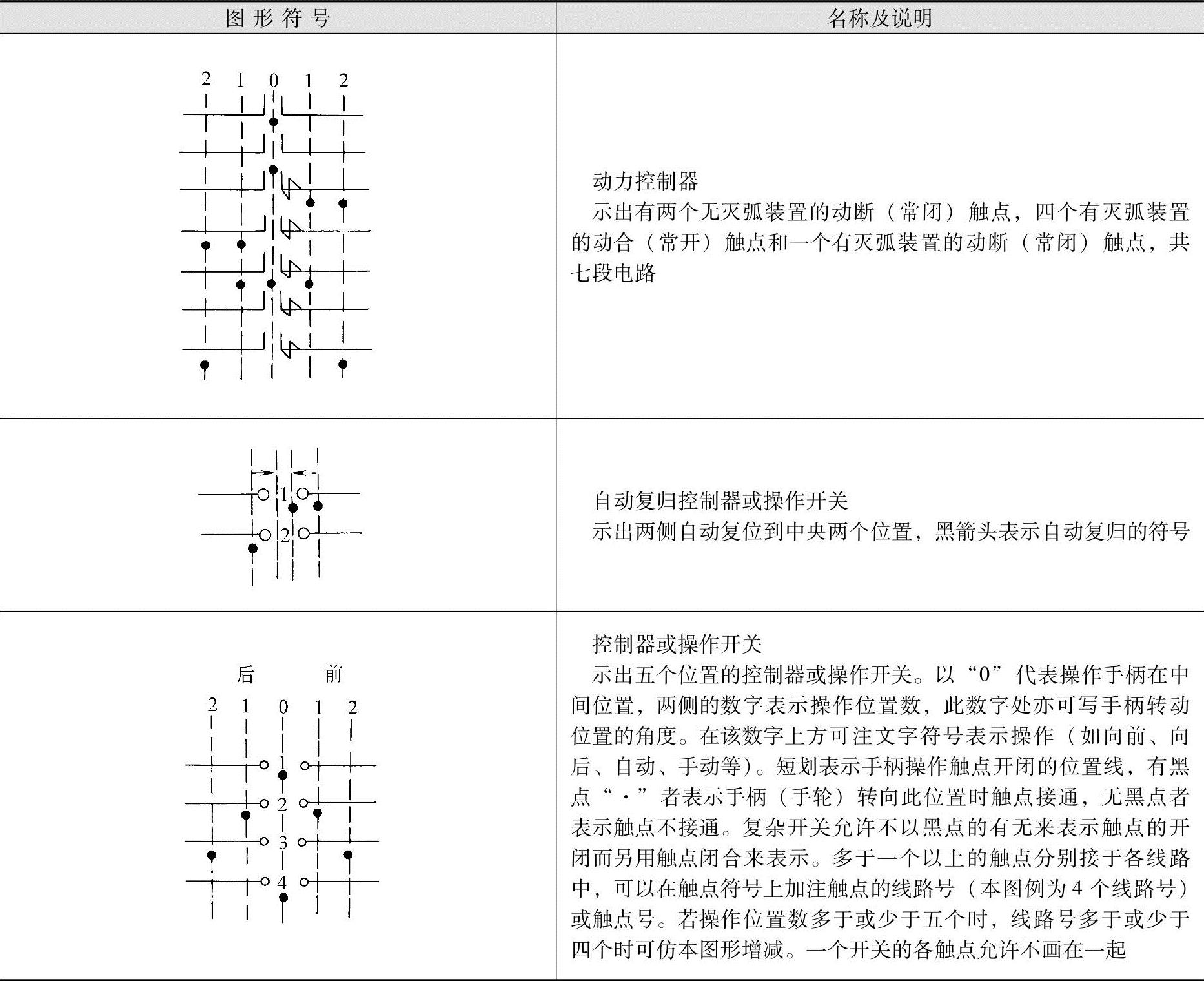

表2-2 其他常用图形符号

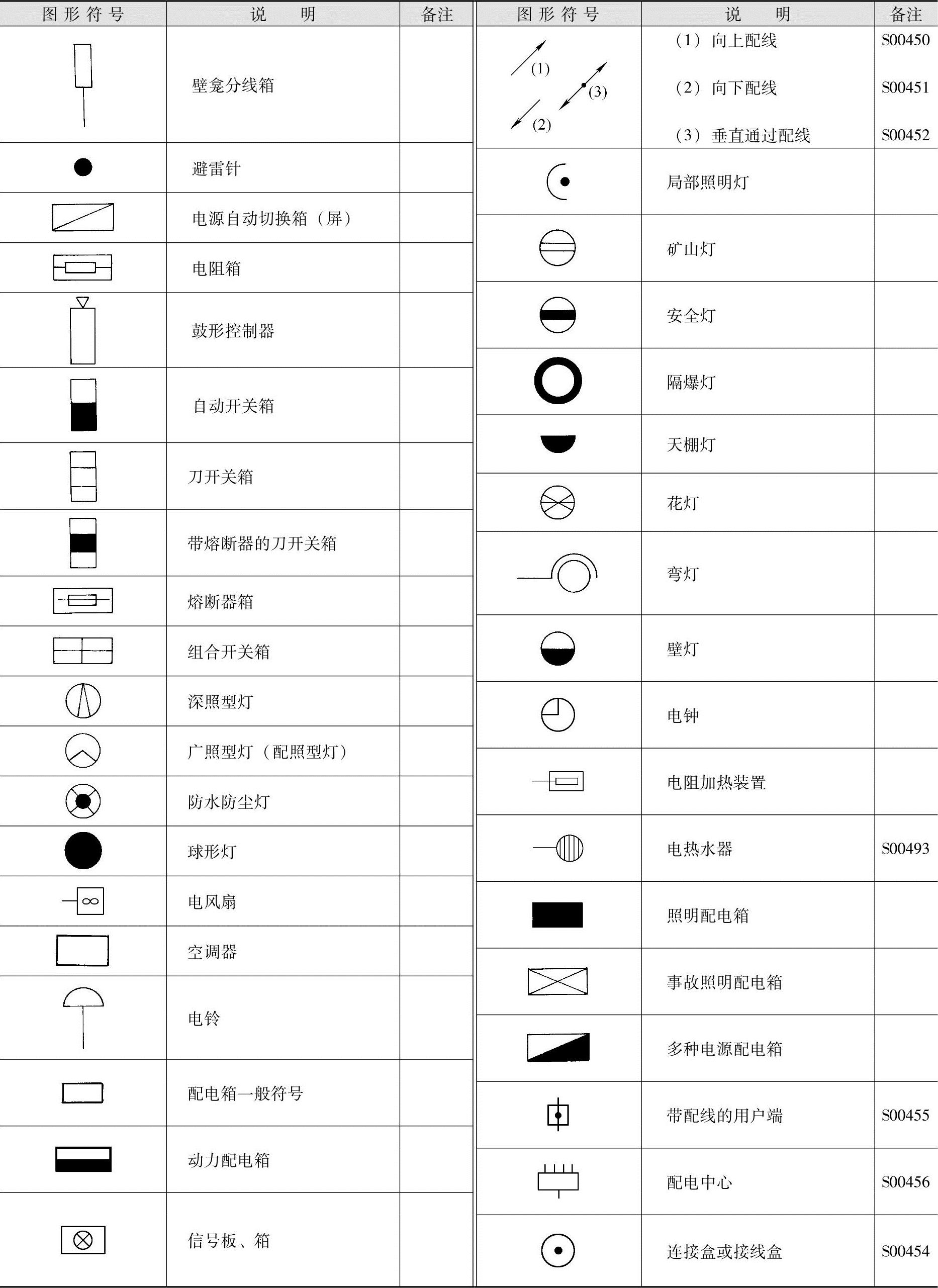

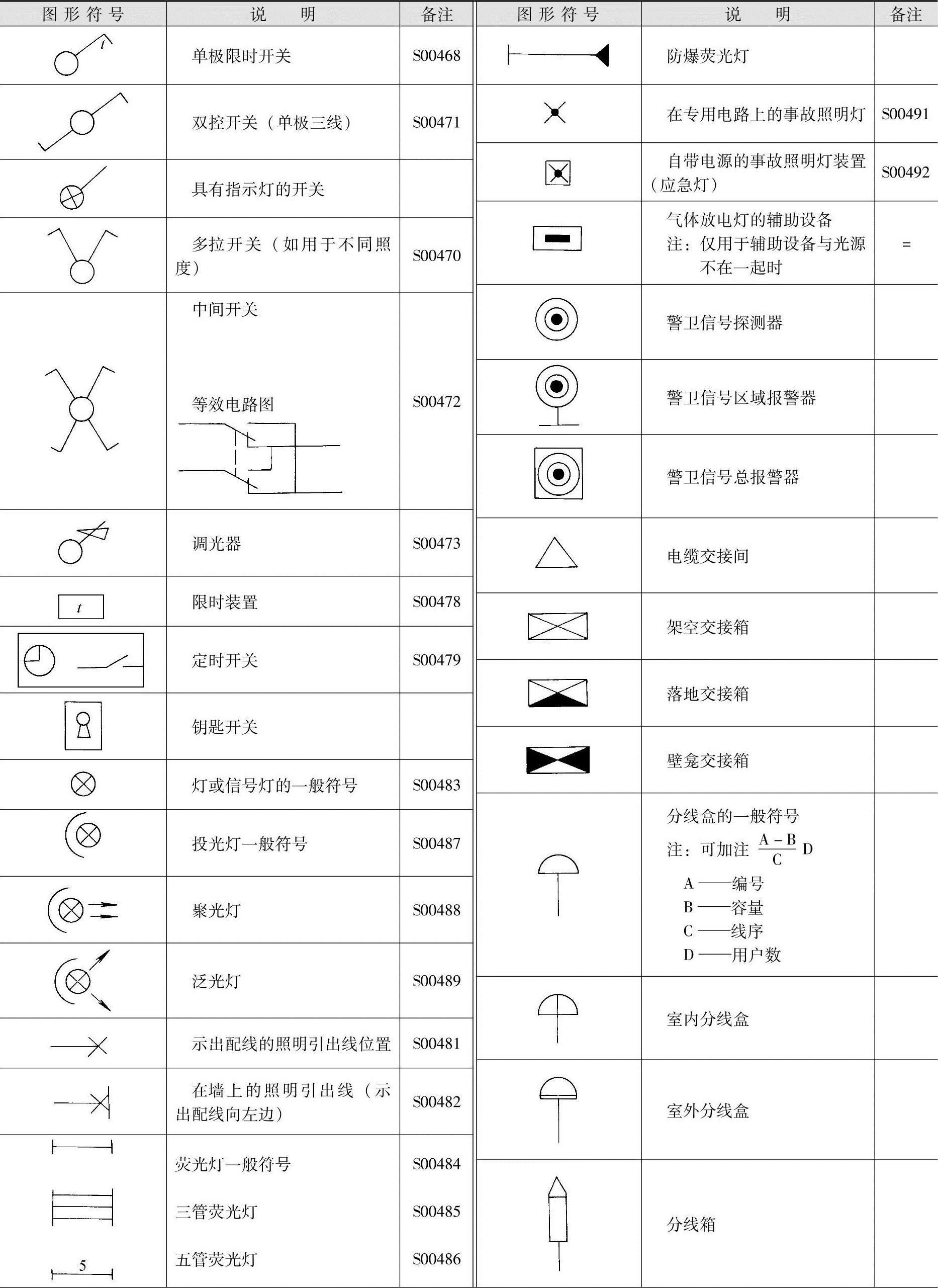

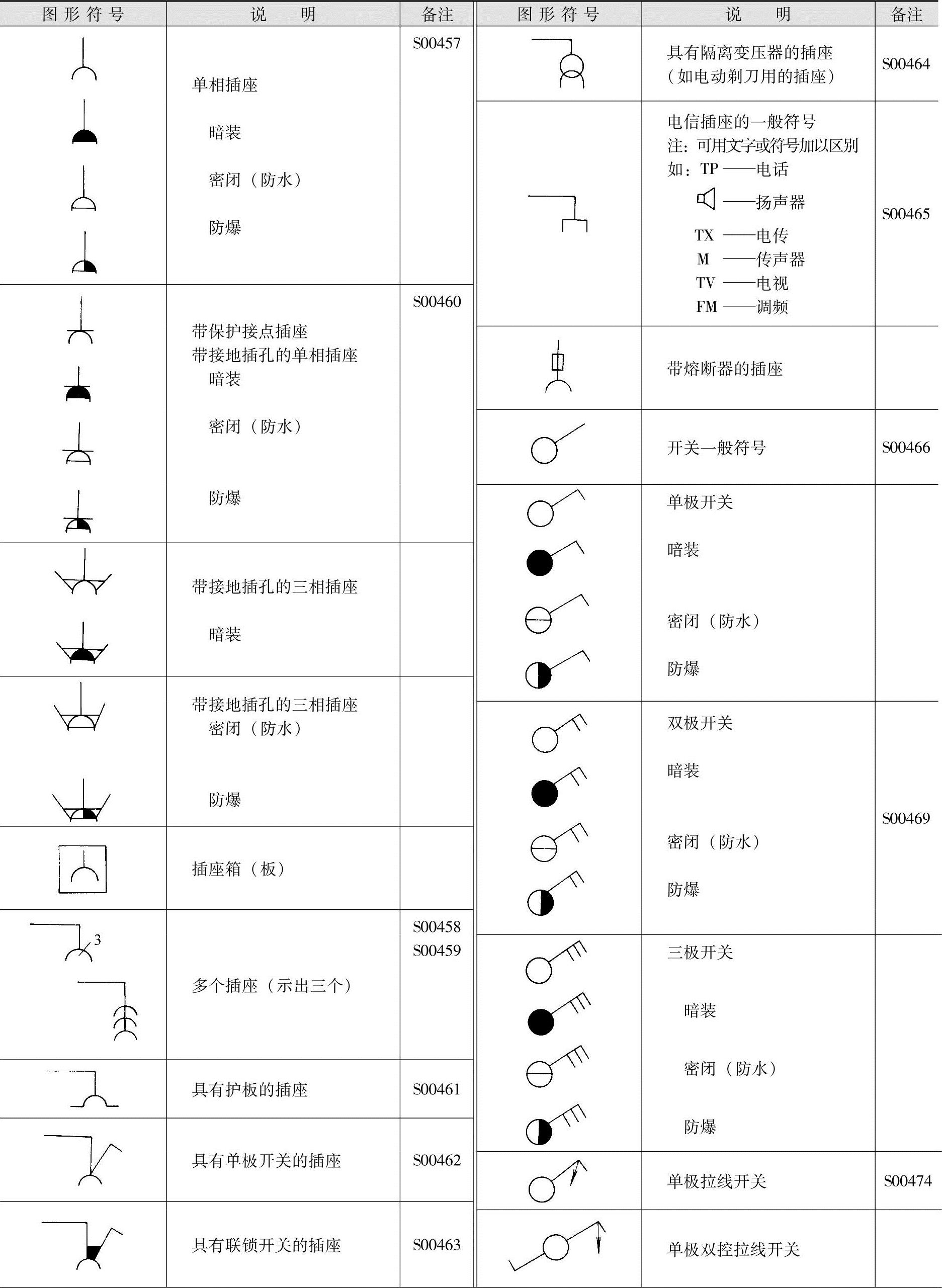

表2-3 电气工程平面图常用图形符号
（续）
（续）

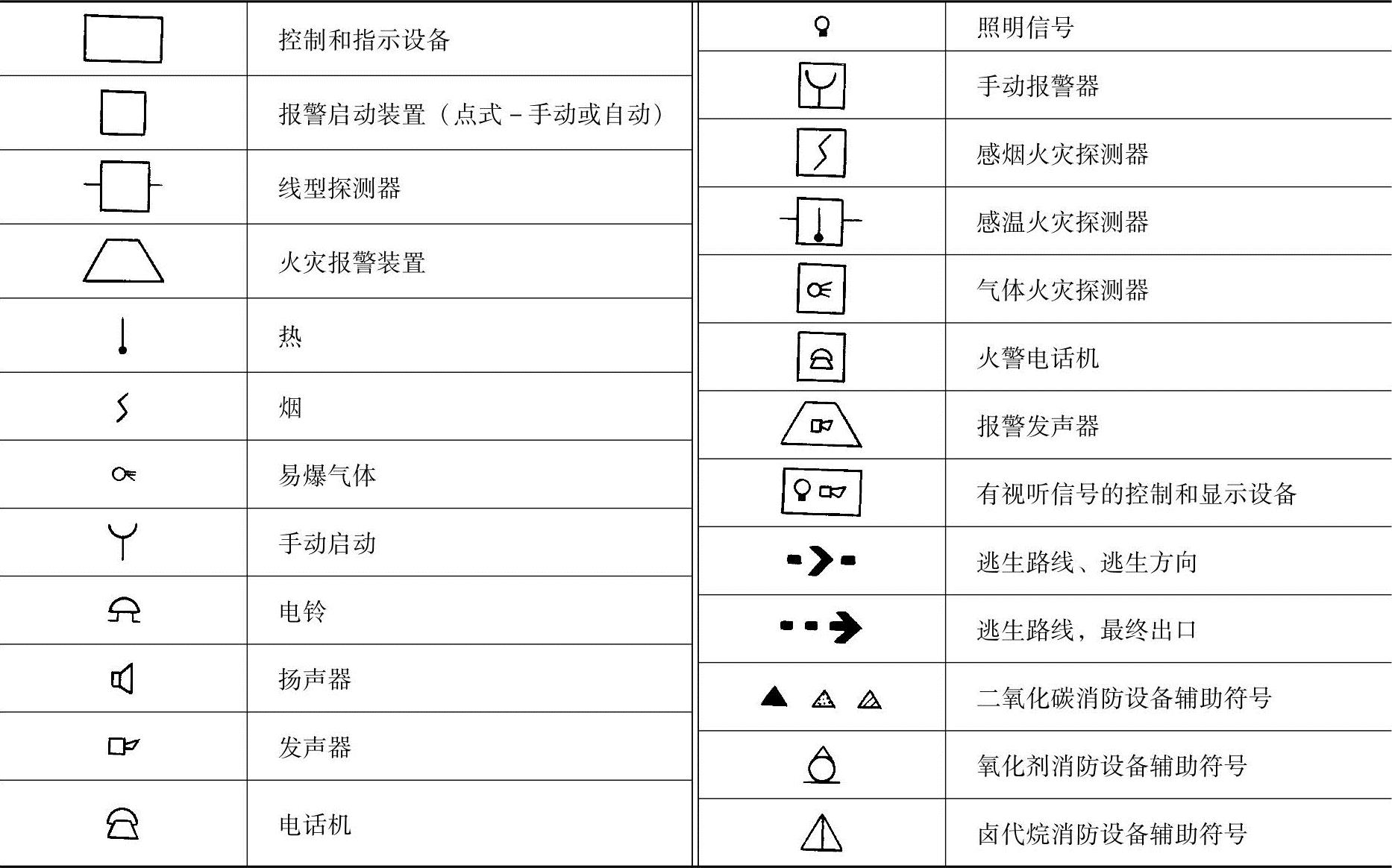

表2-4 平面图中常用火灾报警系统图形符号
