直流系统绝缘监察装置原理图

六、直流系统绝缘监察装置原理图

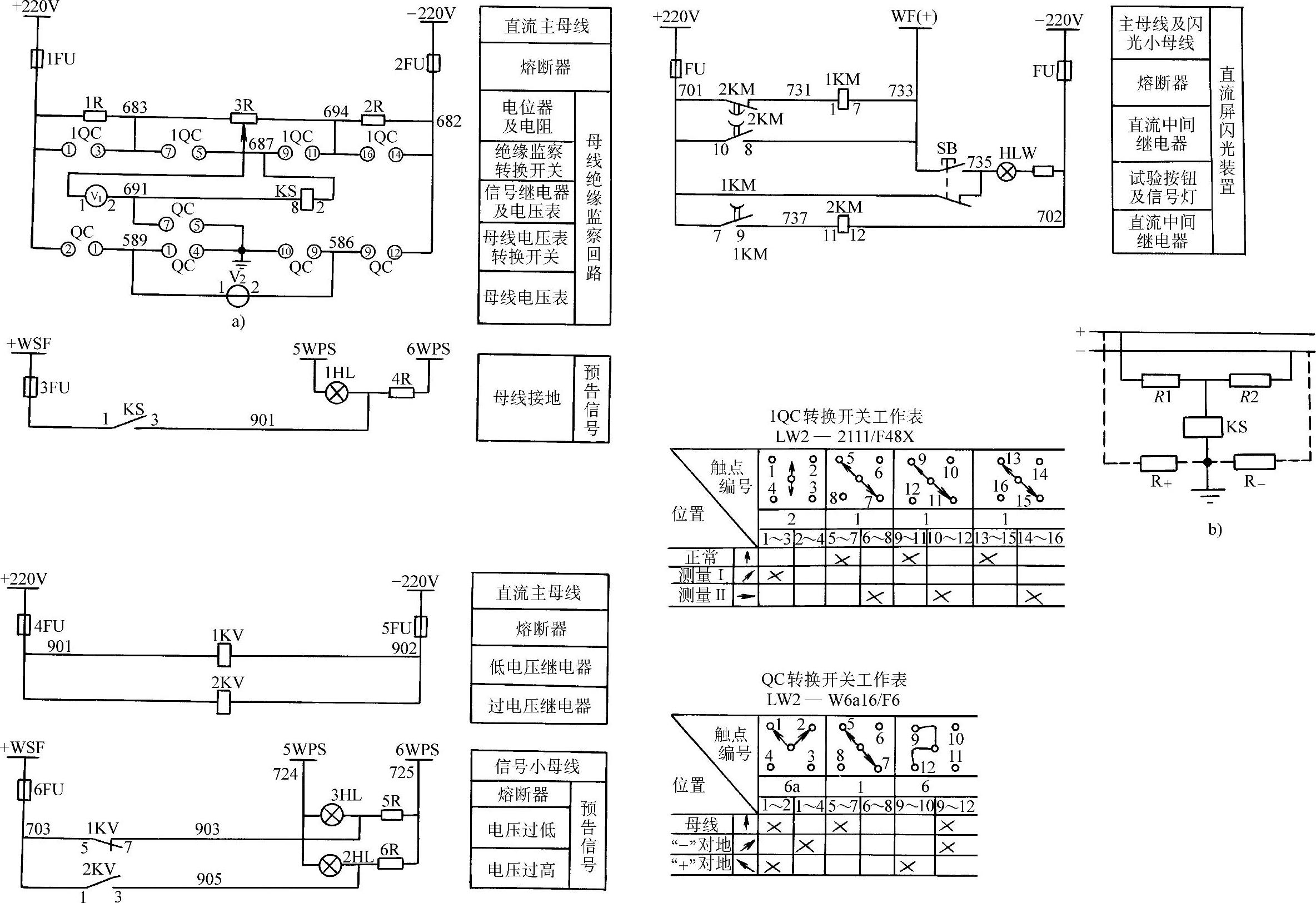

图7-13是变配电装置中常用的直流系统绝缘监察装置原理图。它是利用电桥平衡的原理进行正常工作的,图7-13a可简化为图7-13b。由图可知,1R=2R,调节3R使V1的读数为零,信号继电器KS不动作,这时V2的读数为母线电压。操作母线电压表转换开关时V2应指示正母线或负母线的电压,这两个电压应相等。


图7-13 直流系统绝缘监察装置原理图

当正负母线有一接地时,电桥失去平衡,KS动作,V1有指示1HL点亮报警。将母线电压表转换开关打在测量位置Ⅰ或Ⅱ,V2的指示应为零,表示该母线已接地。这时先调节3R,使V1读数为零,然后再把转换开关打在与前面操作相反的Ⅱ或Ⅰ上,这时V1的指示即为直流系统对地的总绝缘电阻。V1采用有双刻度(电压、电阻)的电表。
