三～六层照明平面图

三～六层照明平面图基本相同，并与二层及首层有相似之处，读图时应注意以下几点。

1.三层在天井的柱子上增设了6只金属卤化物灯，标注为，每只125W，安装标高12m，壁装式，由AL-3-1和AL-3-2配电箱分两路集中控制。

2.除楼梯间外没有穿上引下的管线。

3.注意多联单极开关的使用及其对应的回路以及开电箱的位置变化和房间的开间变化。

4.四层左大厅部分改为单管荧光灯。

5.六层⑤～⑥轴楼梯间除楼梯间照明控制的由下引来管线外，在⑤轴和⑥轴的E和F点向七层引去管线作为七层楼梯间壁灯的电源及控制开关线，见图4-13。E和F点均由控制开关M、N处引来管线。

6.分析平面图时应与系统图对照，见图4-18和图4-19。

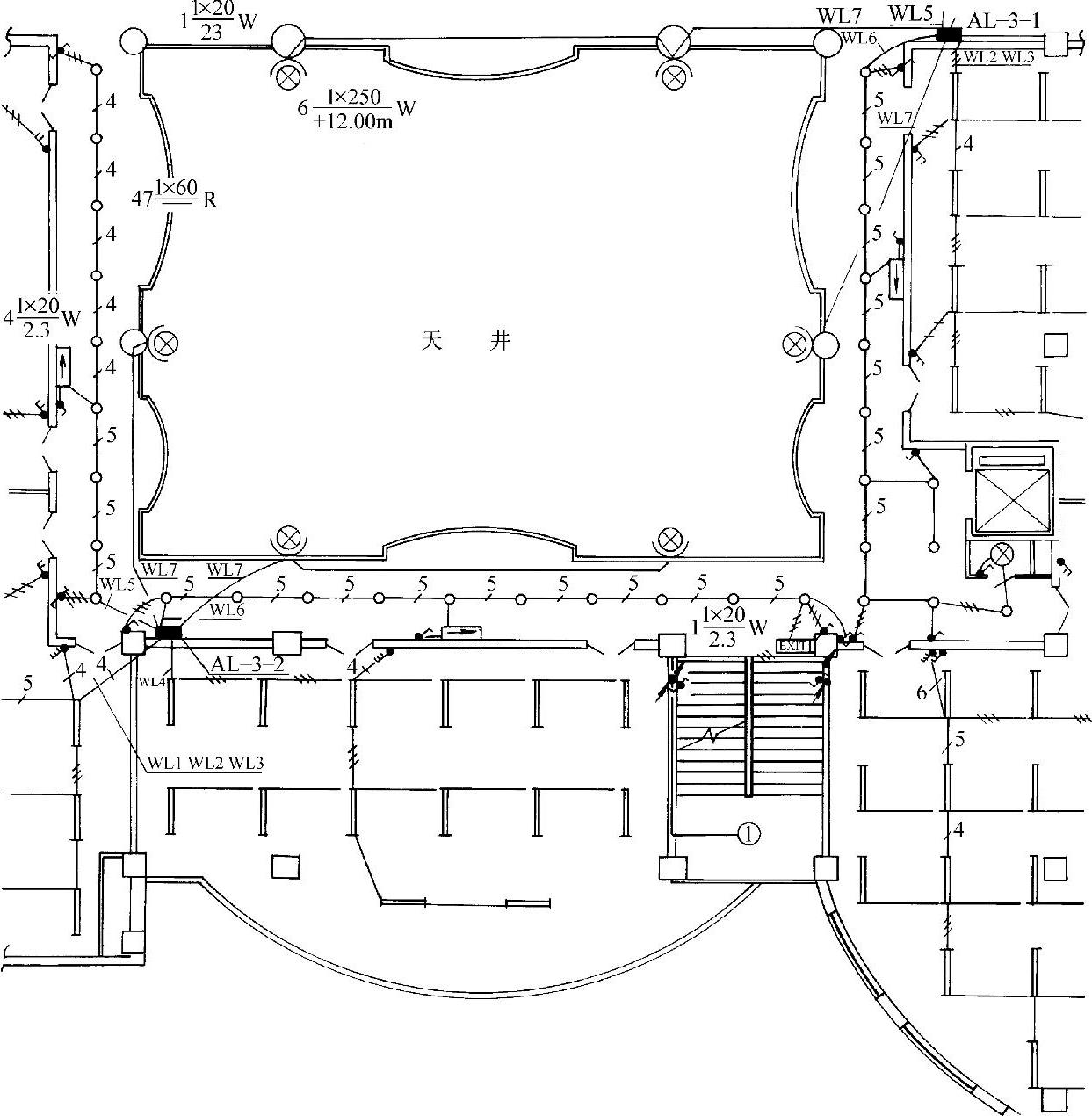

图4-18 三层照明平面图（局部）

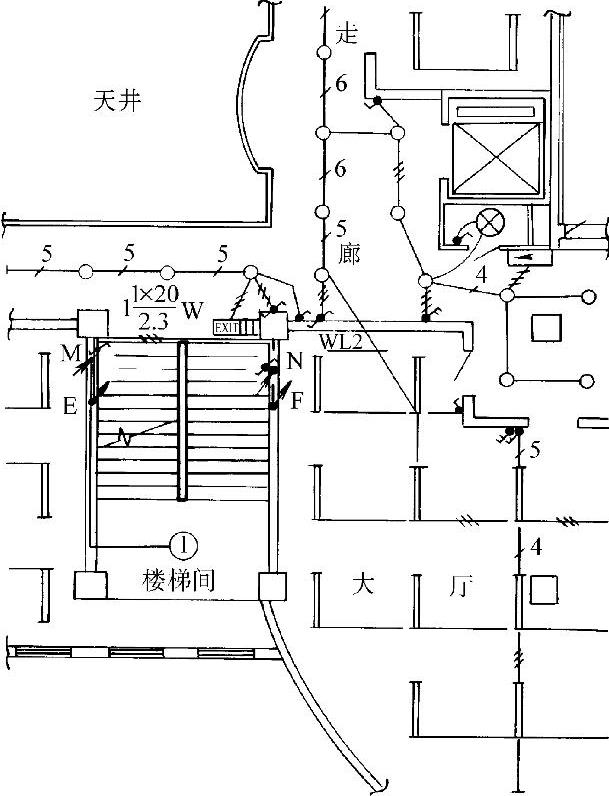

图4-19 六层照明平面图（局部）
