配电室平面布置图

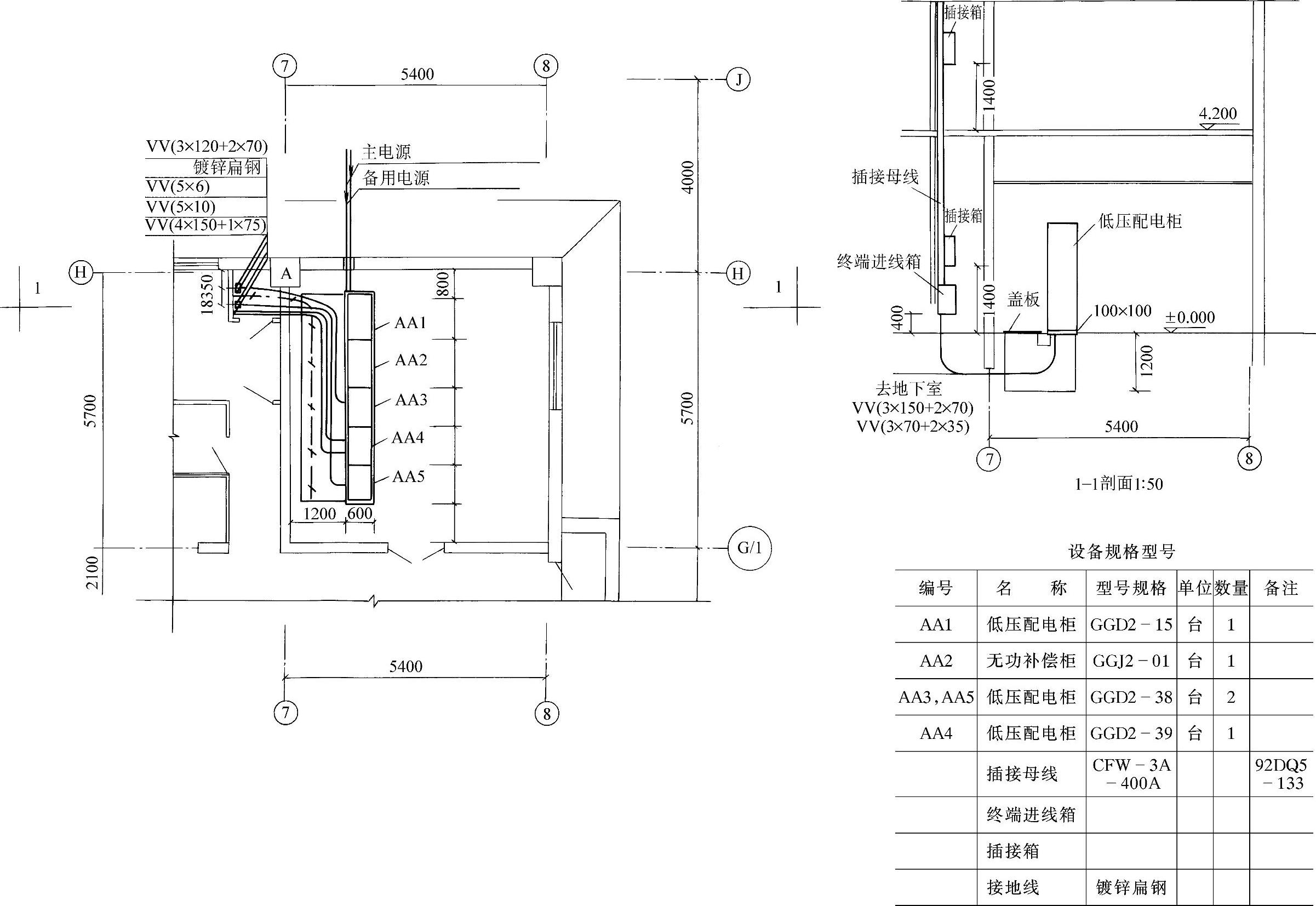

图4-5是配电室设备平面布置图，并列出剖面图和主要设备规格型号。

图4-5 配电室设备平面布置图

配电室位于一层右上角⑦～⑧和H～G/1轴间，面积5400mm×5700mm。两路电源进户，其中有一路备用，380/220V，电缆埋地引入，进户位置H轴距⑦轴1200mm并引入电缆沟内，进户后直接接于AA1柜总隔离刀开关上闸口。进户电缆VV22（3×185+1×95）×2，备用电缆VV22（3×185+1×95），由厂区变电所引来。

室内设柜5台，成列布置于电缆沟上，距H轴800mm，距⑦轴1200mm。出线经电缆沟引至⑦轴与H轴所成直角的电缆竖井内，通往地下室的电缆引出沟后埋地-0.8m引入，见图4-5。其中，柜体型号及元器件规格型号见图4-1中的设备规格型号标注。槽钢底座100mm×100mm槽钢。电缆沟设木盖板厚50mm。

接地线由⑦轴与H轴交叉柱A引出到电缆沟内并引到竖井内，材料为-40mm×4mm镀锌扁钢，系统接地电阻≤4Ω。
