二层动力平面图

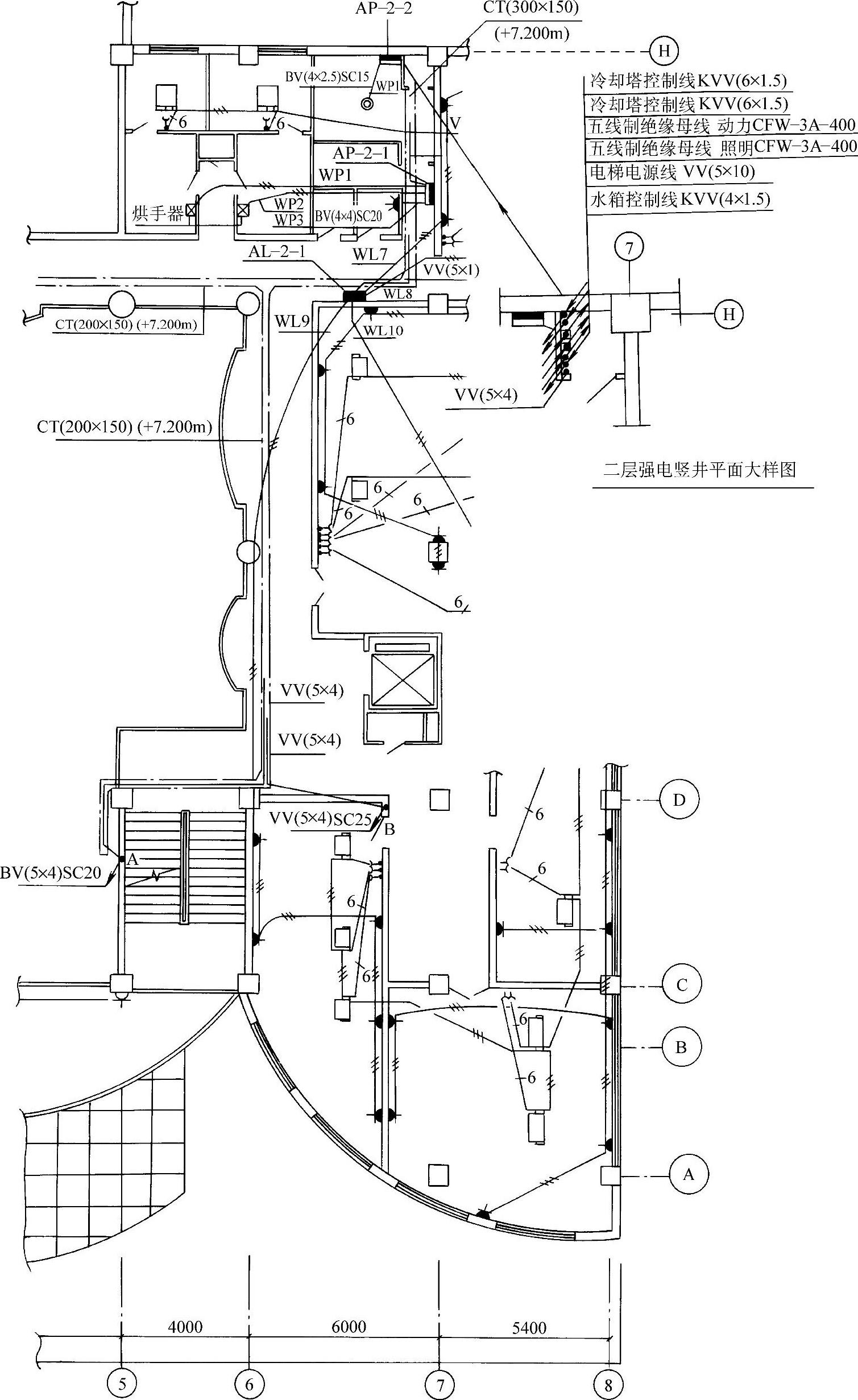

图4-8 二层动力平面图（局部）

二层动力平面图见图4-8，图中也标注了该层电缆竖井的位置及平面布置。二层动力平面与首层动平面基本相同，读者可自行分析，但要注意以下几点：

1.二层增加一趟电缆桥架，是沿⑥、D轴及⑤轴的部敷设的，目的是将电缆引入到⑤轴的A点和D轴的B点，以便把电缆引到首层相同部位的AP-1-3和AP-1-4配电箱，见图4-7。主电缆是两根VV（5×4）铜芯塑缆，引下线分别为BV（5×4）SC20铜芯塑线和VV（5×4）SC25铜芯塑缆。

2.中大厅取消了风机盘管，右大厅管线变动稍大，左大厅管线也有变化，因图幅较大，图4-8未标出这些内容。

3.图中电缆桥架的敷设标高+7.200m是从首层地面计算的。
