二、文字符号
自动化仪表及自动装置的文字符号可分仪表（装置）位号和字母代号两种，其中位号是表示被测量及其功能以及装置的安装位置的，而字母代号则是用英文字母表示装置的功能及作用的。一般情况下，文字符号均写在仪表圆圈内。
（一）仪表位号
仪表位号由字母代号和数字编号组成，两部之间用一短划线（-）隔开，有时数字编号之后可附加尾缀。其中，字母代号是由表示被测量或初始量的第一位英文字母和表示功能作用的若干个后继字母组成，字母代号应符合（二）中字母代号的规定。
数字编号由区域编号和回路编号组成，其中，区域编号为一位数字，用来表示车间、工段、装置、系统、设备等，或者表示其中两者。回路编号为两位数字。数字编号一律为阿拉伯数字，有时数字位数可以增减，也可省略区域编号。
尾缀一般为大写英文字母或短划线之后的阿拉伯数字。
仪表位号的举例，如：TRC-302A或TRC-302-2。
其中，T表示温度；
RC表示记录调节；
3表示区域；
02表示回路；
表示尾缀。
（二）字母代号
字母代号应按规定选用表2-17中的字母，使用及识别时应注意以下几点：

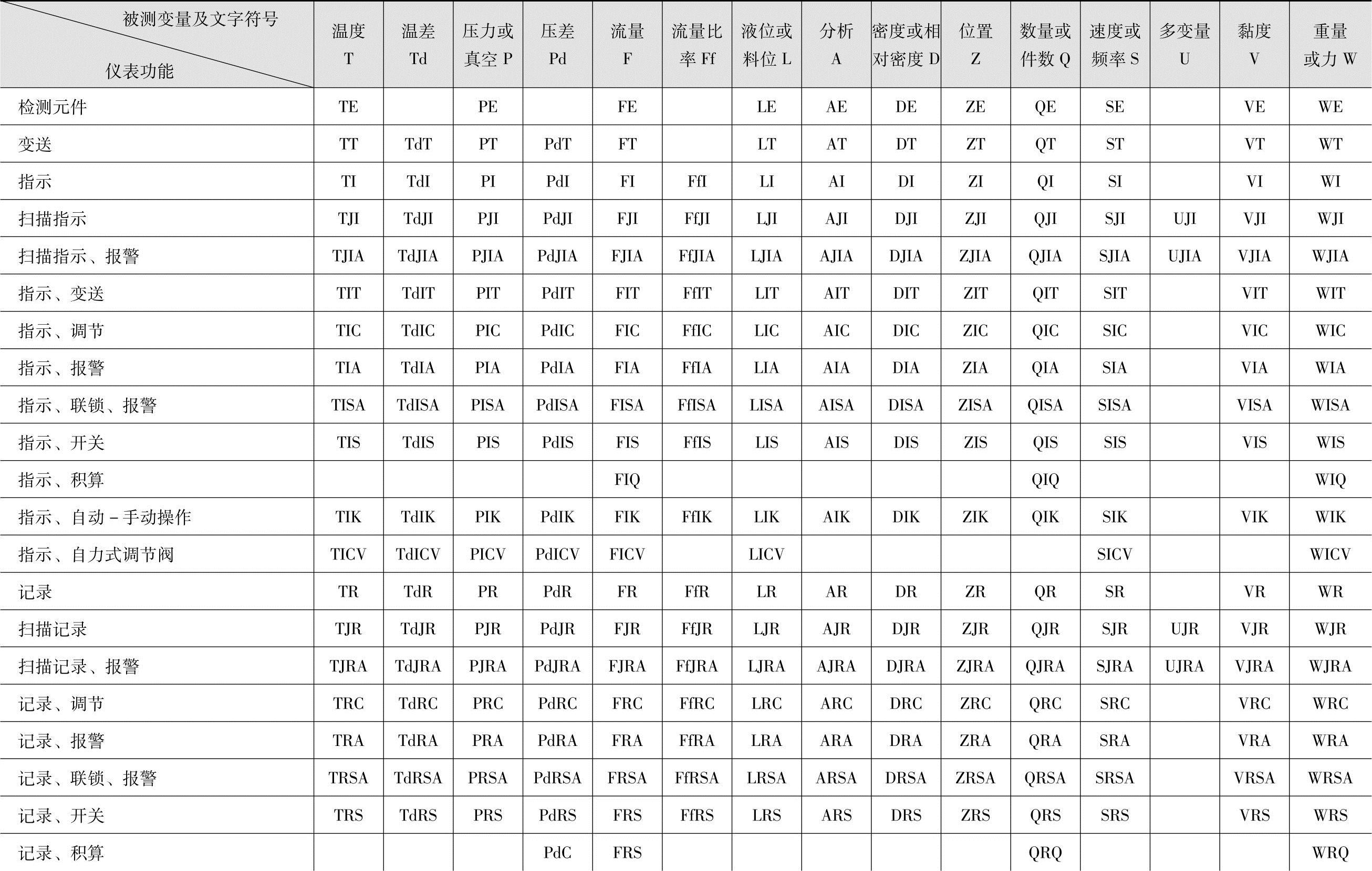

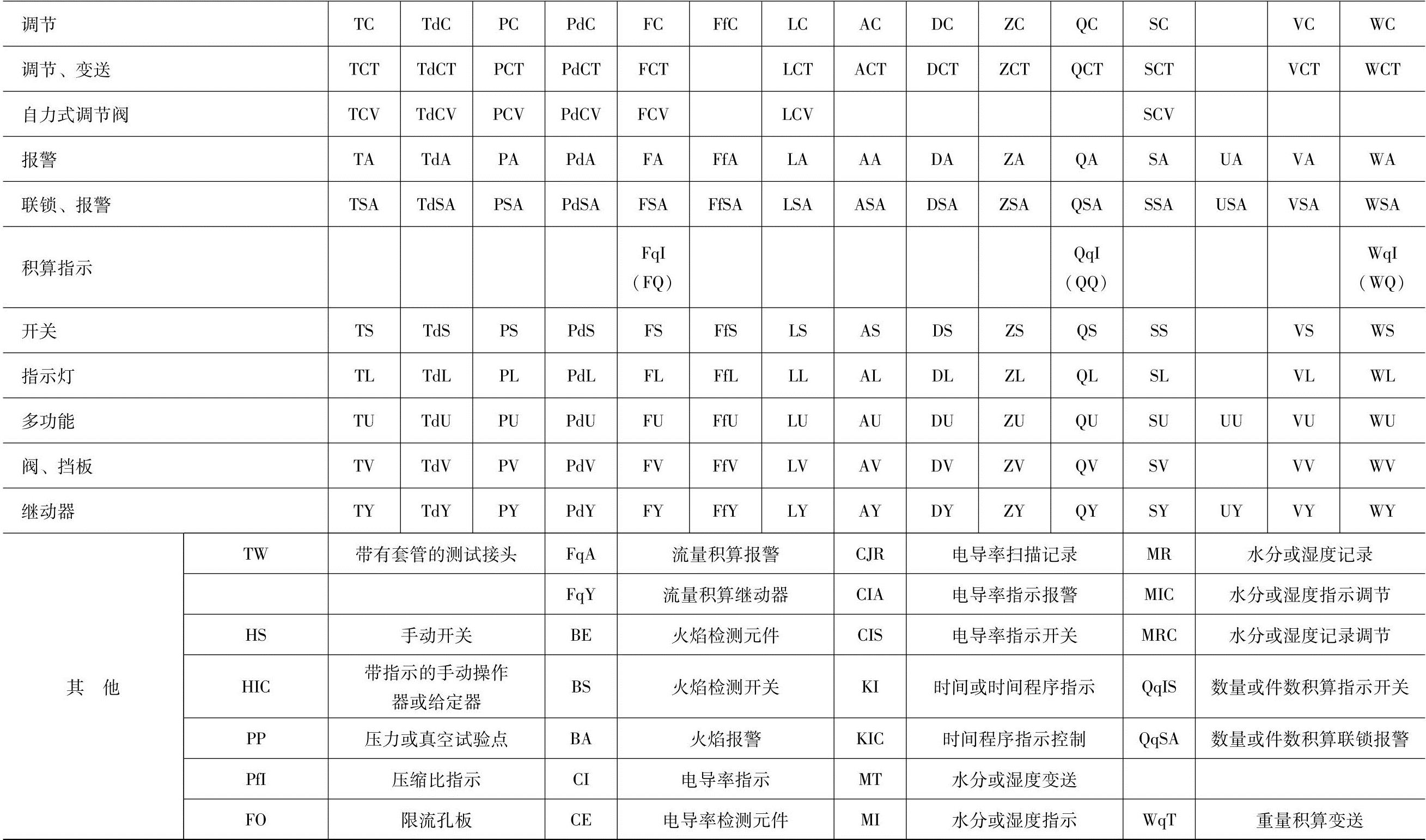

表2-17 字母代号及其意义
注：括号中的数字见正文中（二）字母代号中注意几点的序号。
1.第一位字母中的修饰词字母“d”（差）、“f”（比）、“q”（积分、累计）之一与被测量或初始量的字母组合后便构成另一种意义的被测量，因此，应看成一个字母，如TdI为温差指示，而TI则为温度指示。其中，修饰字母一律小写，字母组合的意义见表2-18。
表2-18 字母代号组合示例
2.第一位字“A”（分析）包括表中未规定的分析项目，必须注明分析项目时，仪表圆圈中必须写明“A”，只是在圆圈外上方注明分析项目。如氧的分析应写“O2”，但不能用O2代替圆圈中的“A”。
3.第一位字母“U”（多变量）用来表示多个被测量，而后继字母“U”（多功能）用来表示多个功能。
4.后继字母“L”（灯）和“A”（报警）的区别，A指不正常状态的声、光报警。
5.继动器包括计算器、转换器、选择器、放大器等元器件。
6.后继字母的书写顺序为：
I R C T Q S A
7.仪表同时具有指示（I）和记录（R）功能时，字母代号只写出R，不必再写出I。
8.后继字母S是指开关或联锁，而SA是专指联锁加报警，如果是经过开关触发报警，则S可省略，只写A。
9.在串级调节系统中，执行器回路编号的第一个字母一般是按主要被调节量选用的。
10.在回路编号的后继字母中，仪表功能中的多笔记录应选用R，多点自动巡回记录或扫描应选用JR。各种功能的自力式调节阀应选用CV，双通调节阀、三通调节阀及风门调节阀应选用V。
11.双支感温元件在图形符号上与单支的表示没有区别，仅表示两支而已，在设备明细表中应注意写法。如单支写为TE-120或TE-120-1，而双支则写成TE-120-1/2或TE-120/121。
12.对被测量值进行放大、衰减或线化等组合单元时，如放大器、开方器、阻尼器、缓冲器等，在回路中一般可不表示，但在设备明细中应列出。
13.书中图形符号及文字代号是按GB/T 2625—1981制定的，只表达仪表所处理的参量和功能，不能说明仪表的具体名称、规格、型号等内容。因此，检测、控制、调节系统图必须附有明细表，详细说明仪表的名称、规格、型号以及厂家等内容。
（三）仪表位号的书写规则
1.在仪表圆圈中，字母代号写在圆圈的上半圆中，数字编号和尾缀写在下半圆中，如就地仪表
，盘上或柜内仪表
。
2.其中数字编号的区域编号和回路编号应从1开始按序排列，但中间可为空号，不同被测量的仪表可合在一起统一连续排列回路编号。
3.同一回路有1个以上相同字代号的仪表，仪表的被测量及其功能相同，则应在回路编号之后加大写英文字以示区分，如FT-201A、FT-201B则表示回路中的两台流量变送器。
4.不同区域的多个检测元件共用一台仪表时，检测元件可略去区域编号，并在回路编号后加短划线，再加数字顺序号，如TE-25-1、TE-25-2则表示回路中的两个温度检测元件。
5.具有两个或多个被测量的仪表应给出全部仪表号位，如附有压力记录PR-104的流量记录仪FR-104，应写为FR-104/PR-104，或写为UR-104；两笔压力记录仪应写为PR-107A/PR-107B，双支感温元件应写为TE-109-1/109-2。
6.当表示高、低、中时（常用于报警、联锁），一般是在仪表圆圈的右上方、右下方和左方中部写H（高位）、L（低位）、M（中位），或HH（高高位）和LL（低低位）。其中HH表示有H和HH，LL表示有L和LL，当表示双重意义时，则略去H或L，只标注HH或LL。H和L除上述意义外，还用来表示阀或其他开关元件的状态，其中H表示阀位于或趋于全开位置、开关闭合位置；L表示阀位于或趋于全闭位、开关断开位置。
