一般电梯图样中均给出接线图，给安装布线带来方便。接线图包括机房接线图、井道接线图和轿厢接线图，见图11-6～图11-8。接线图中的标注与原理图的标注是一致的，读者可自行分析。
电梯的控制线路很多，也有简易电梯，线路更为简单，这里不一一介绍，读者可根据图样的实际情况，按本章的内容进行分析，一般情况都能够有满意的结果。

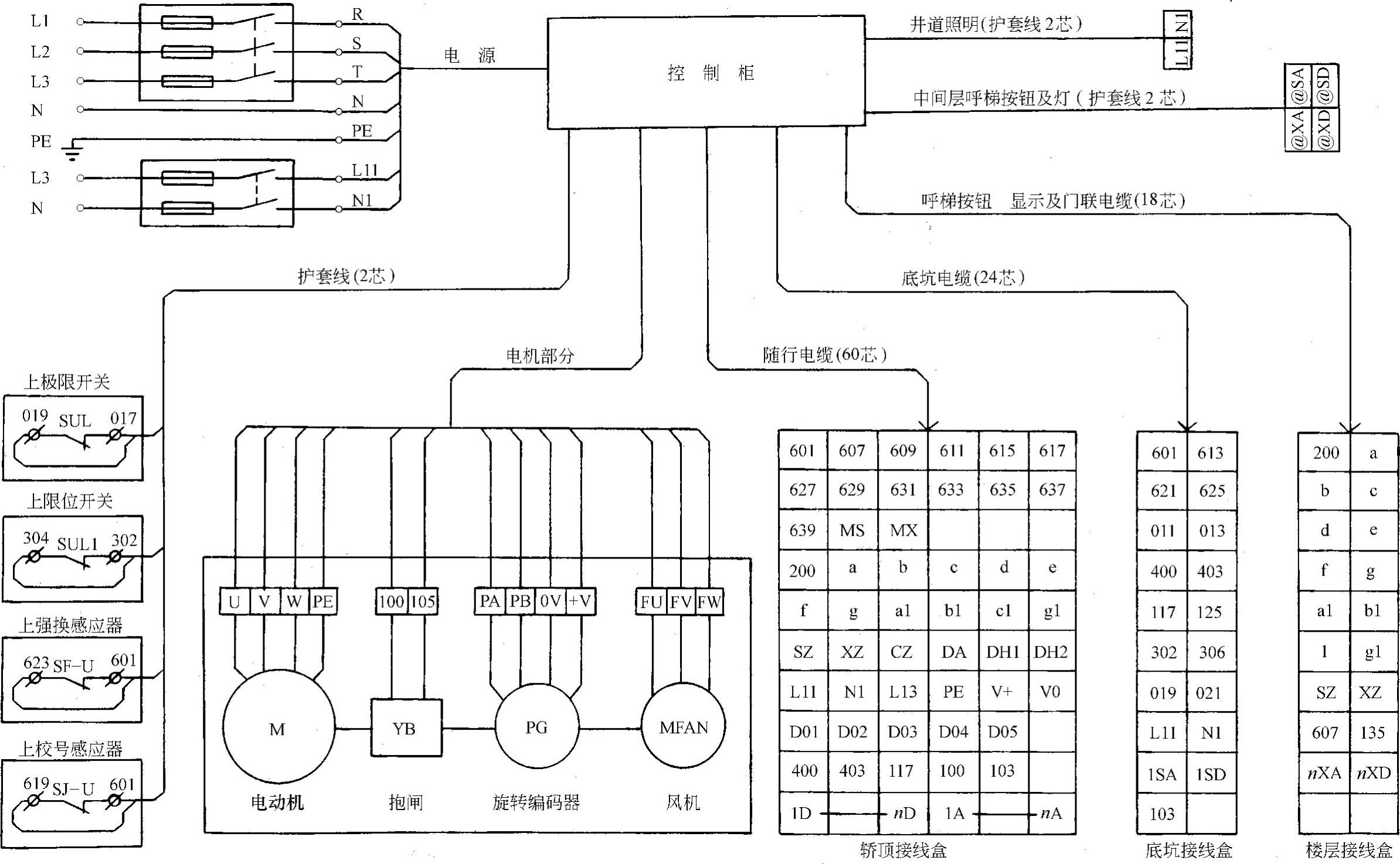

图11-6 机房接线图
说明：n为最高楼层数，＠为中间楼层数

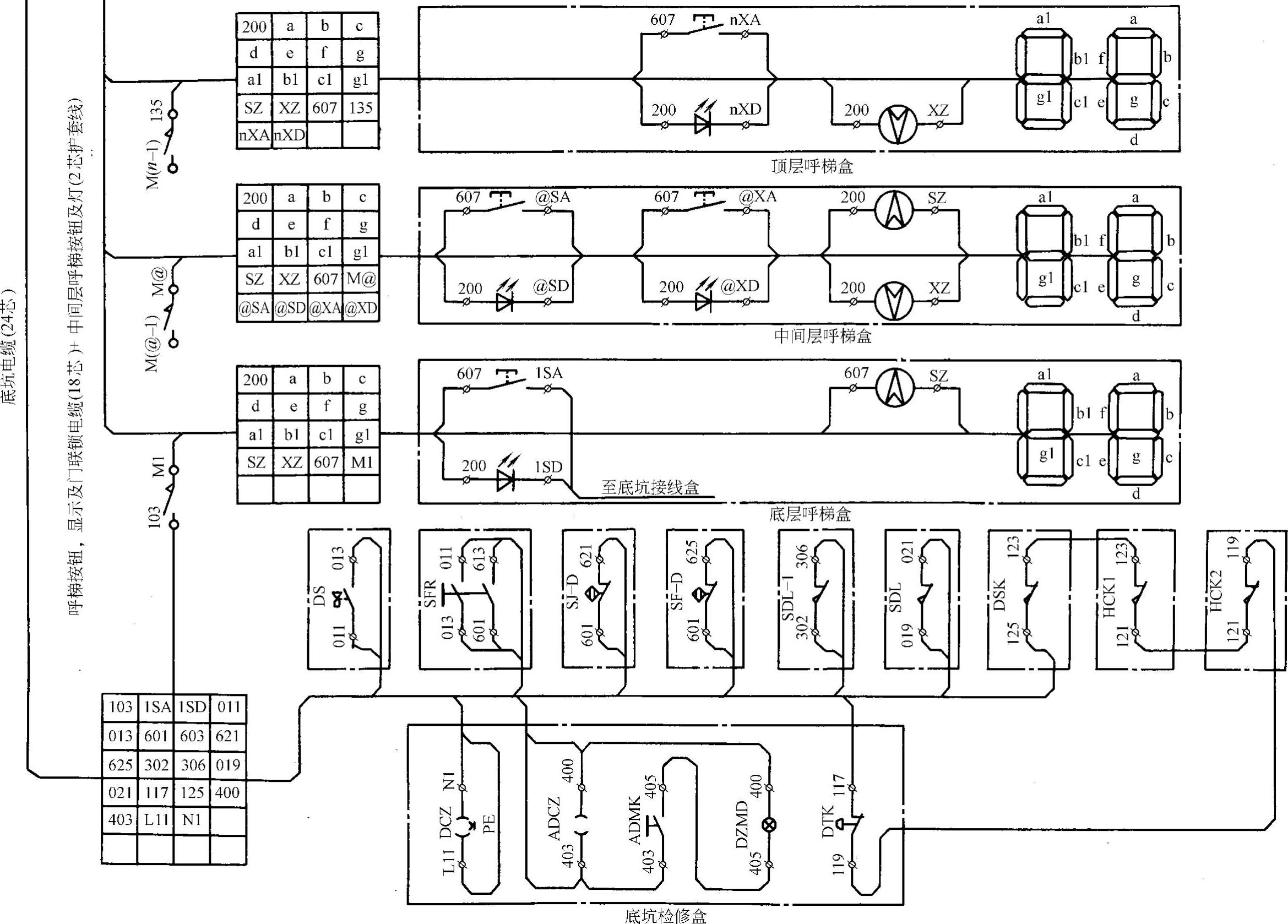

图11-7 井道接线图
图11-8 轿厢接线图
说明：nA为n个内选按钮，nD为n个内选灯
