消防及报警系统
（一）设计说明及图例
1.该建筑为二级防火建筑物。电气专业消防采用控制中心报警系统。主要内容为：火灾自动报警系统、消防联动系统、消防广播、消防对讲电话系统、消防设备的配电以及消防照明等。
2.消防报警控制器位于一层消防控制室，用于管理和监控全楼消防设施。
3.报警部分：智能型感烟探测器、手动报警器、消防广播、消火栓按钮、自动喷淋水流指示器等。
4.消防联动：接收到火灾信号判断灾情发出相应灭火指令：启动消防泵、切断相关区域的非消防用电负荷电源、发送消防广播等；消防控制中：消防泵、喷淋泵、正压风机、排烟风机、补风风机控制采用两种方式控制，即总线控制和二次线消防中心控制。
（1）消火栓系统：消火栓处设手动报警装置，发生火灾时，打破消火栓玻璃按钮，直接起动消火栓泵，同时消火栓按钮和消防泵的动作通过模块总线报知消防中心，并显示其工作状态。

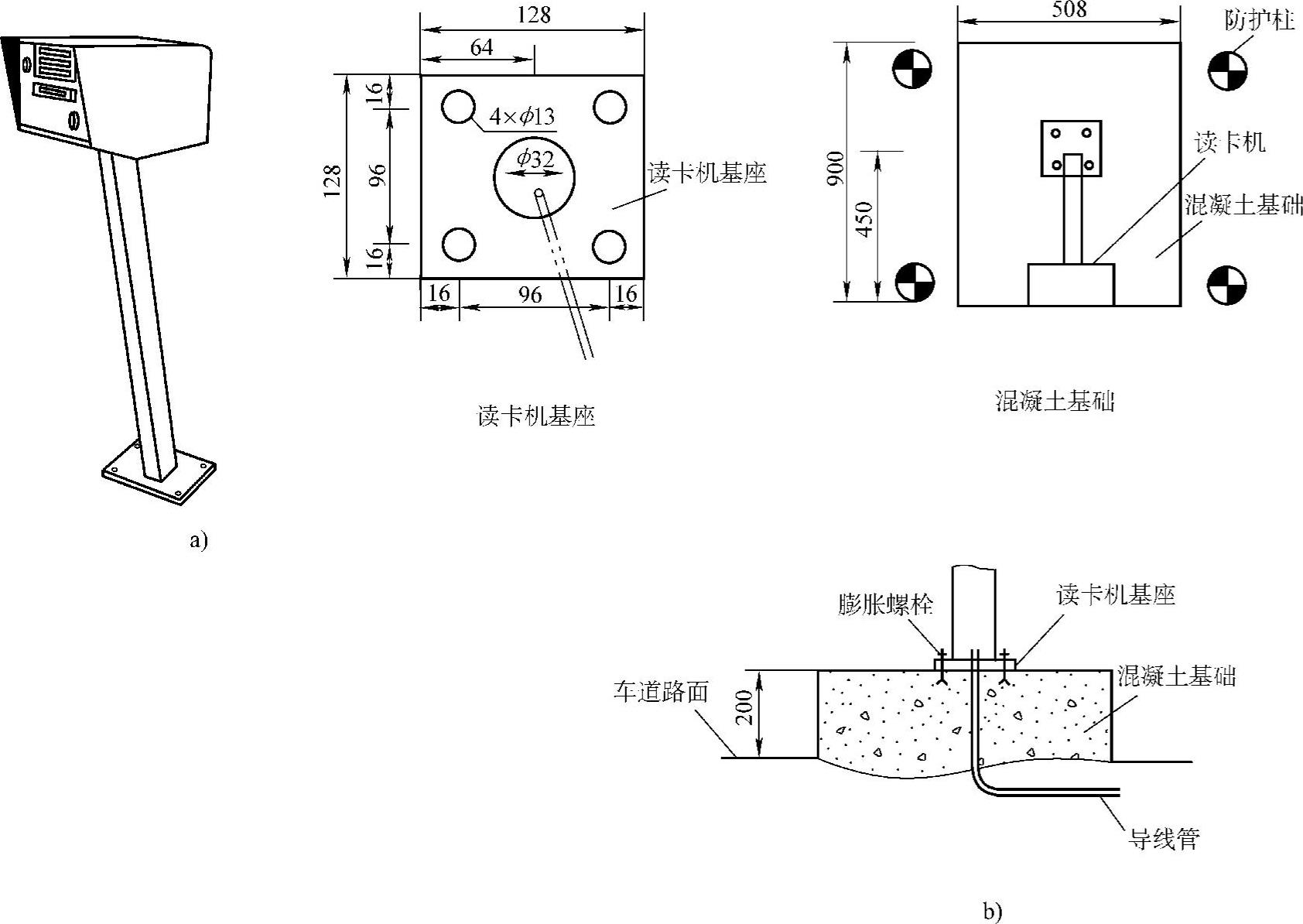

图9-37 自动出票机安装方法
a）自动出票机规格尺寸 b）自动出票机安装方法
（2）喷淋泵系统：喷淋系统中的水流指示器、信号阀、湿式报警阀信号接入火灾报警系统。湿式报警阀动作后，通过火灾自动报警系统自动起动喷淋水泵，同时湿式报警阀的压力开关动作后，可直接起动喷淋泵，并将信号报回消防控制室。
（3）防排烟系统：发生火灾时，消防中心开启失火区排烟风机、补风机，关断通风系统。补风系统末端防火阀熔断时，关断补风机。消防排烟末端防火阀熔断时，自动关闭排烟风机及补风机。动作信号反馈至消防中心。设手动/自动控制风机的起停，并显示其工作状态。
（4）火灾发生后，所有电梯回落至一层，消防电梯消防待用，普通电梯切断其电源。
5.消防电话对讲系统：消防值班室设一台电话对讲主机，重要机房（配电室、消防电梯机房、消防泵房等）、消防控制室设消防专用电话。
6.消防报警设备（报警总线、消防广播等）配电线路采用ZR阻燃型电缆或电线，消防设备电源和控制线路采用NH型耐火电缆、电线。消防设备的配电线路采用SC钢管保护，预敷现浇板内，保护层消防不小于3cm，当线路明敷时外保护钢管或金属线槽要作防火处理。
7.手动报警按钮及消防电话插孔距地1.5m，未注明处消防联控器装于吊顶内无吊顶处壁装标高2.8m。消防探头、手动报警及消防监视、控制模盒作法参见相关标准图集。
8.消防设备的配电和控制：消防水泵、火灾事故疏散照明等消防设备的配电按二级负荷配电。双路电源分别引自变配电室低压侧不同母线段，末端配电箱互投。
9.地下一层，消防设备机房、电梯前室、疏散走道和楼梯间等处设火灾事故疏散照明。事故疏散照明双电源末端互投，疏散指示灯电池组作备用电源，电池组点亮时间不小于30min。

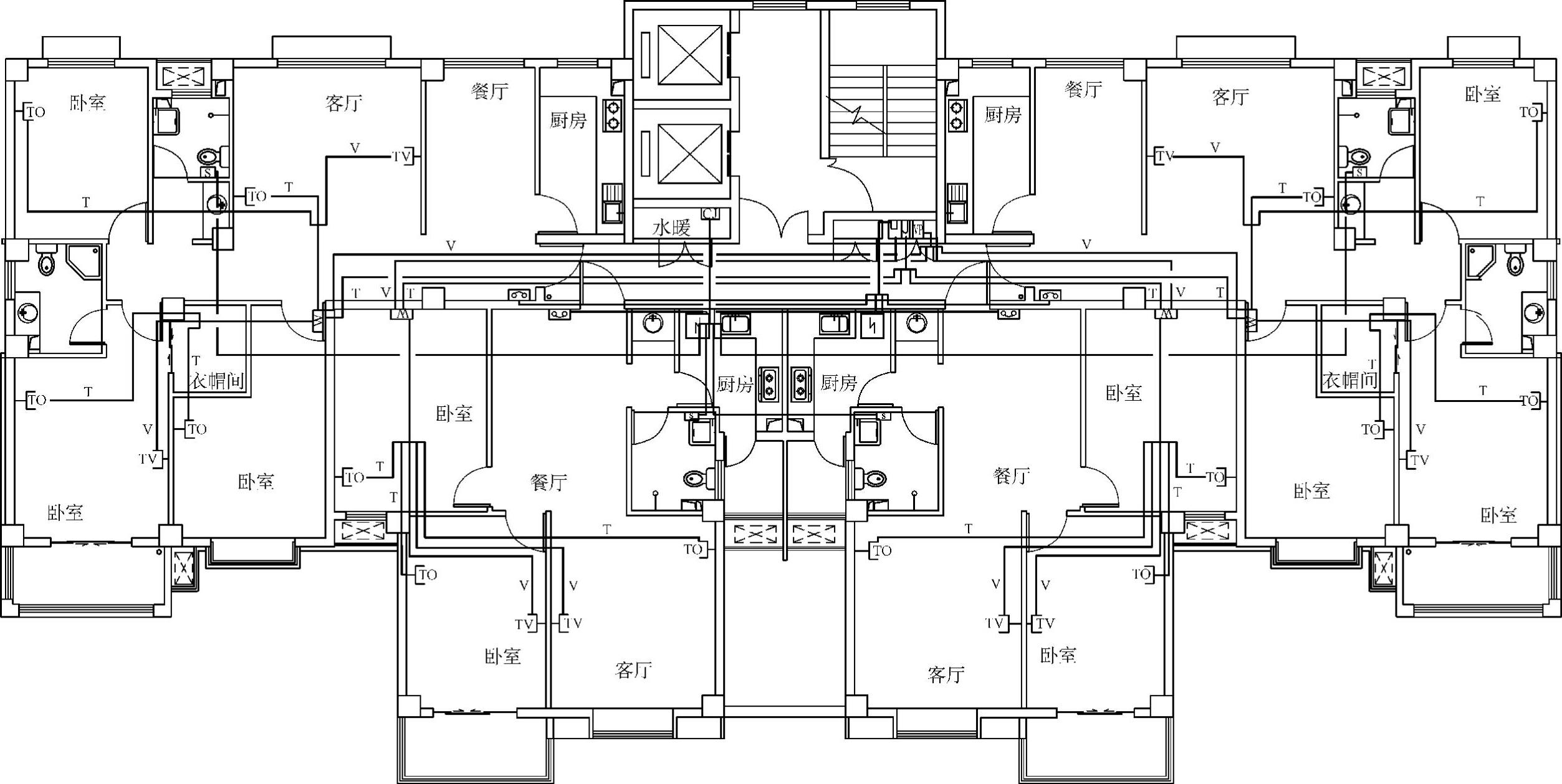

图9-39 弱电平面布置图
10.消防系统有关作法见相关标准图集。
消防图例见表9-3。

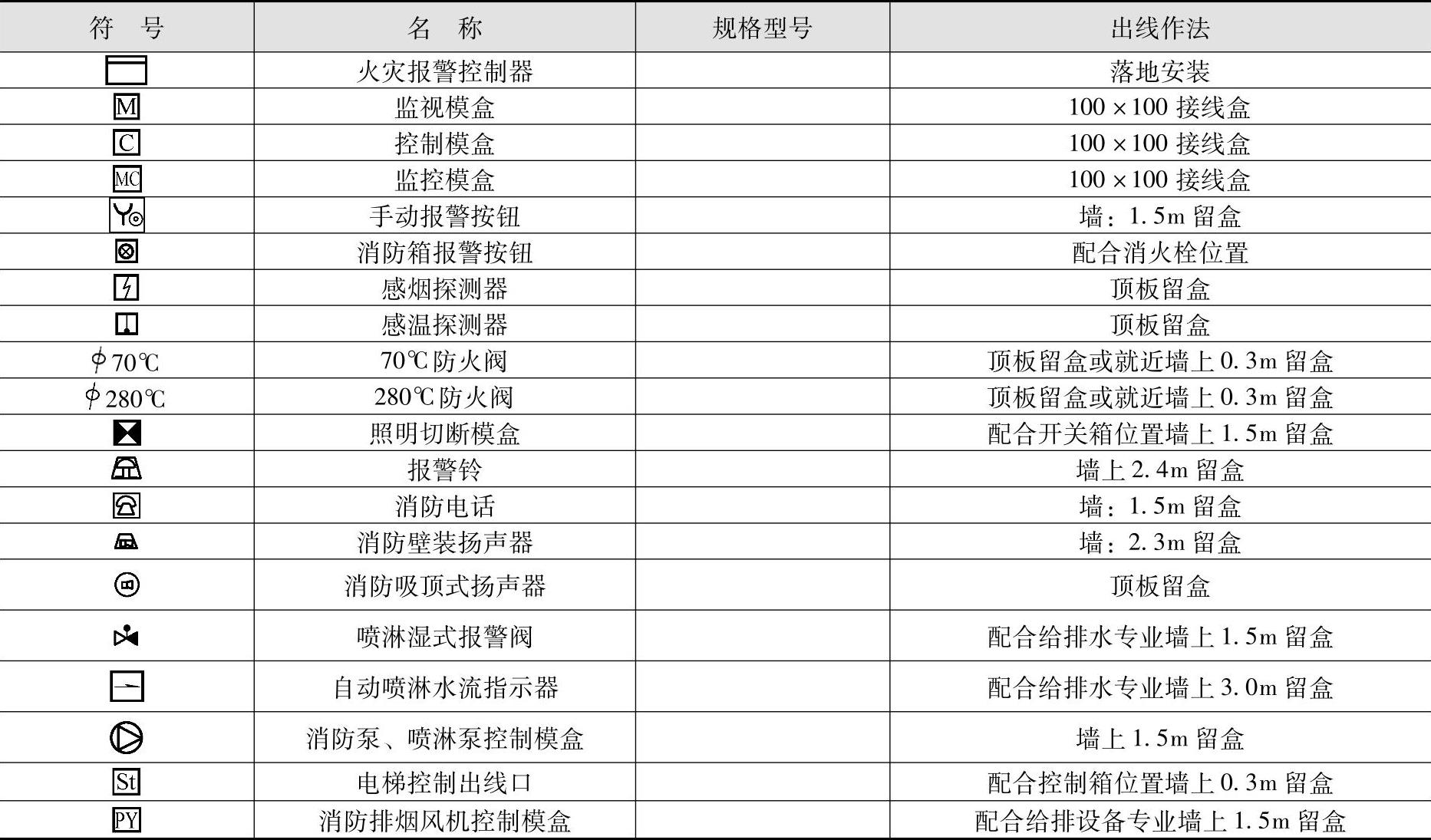

表9-3 消防图例
（二）消防报警系统图
消防报警系统图见图9-40（见书后插页）。
1.电梯机房设有感烟探测器
、消防电话
、监视模盒
、消防箱报警按钮
、监控模盒
和消防稳压泵控制箱
，其中消防电话和消防箱报警按钮与各层同类设备和关联设备连接，其平面布置图见图9-41。
2.3层～15层房间均设置感烟探测器、手动报警按钮
、监视模盒、消防箱报警按钮、监控换盒及消防电话，其平面布置图见图9-42。
3.2层除3层～15层的设置外，还设置了监控模盒和自动喷淋水流指示层，其平面图见图9-43。
4.1层设有消防控制室，内设消防报警控制器、消防联动盘、消防电话、消防广播和24V消防电源UPS。该UPS是供系统中所有监控模盒的直流电源的，图中用虚线表示。
同时在1层各房内设有2层同样的装置，设置了应急照明箱
，并由监控模盒控制。
图9-41 电梯机房报警平面图
系统中所有元件及模盒的信号线均引入1层消防控制室报警控制器。1层报警平面图见图9-44。

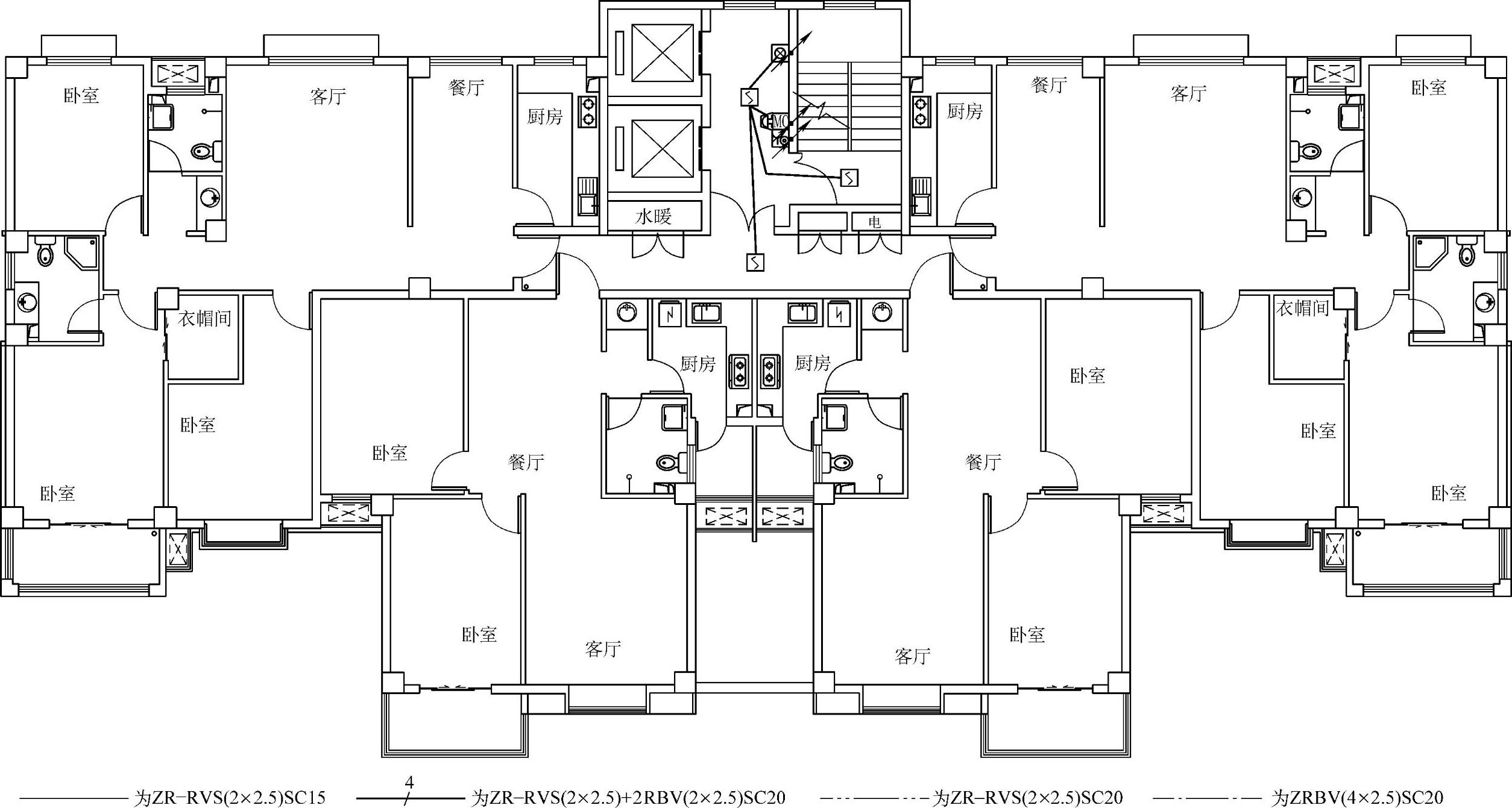

图9-42 3～15层报警平面图

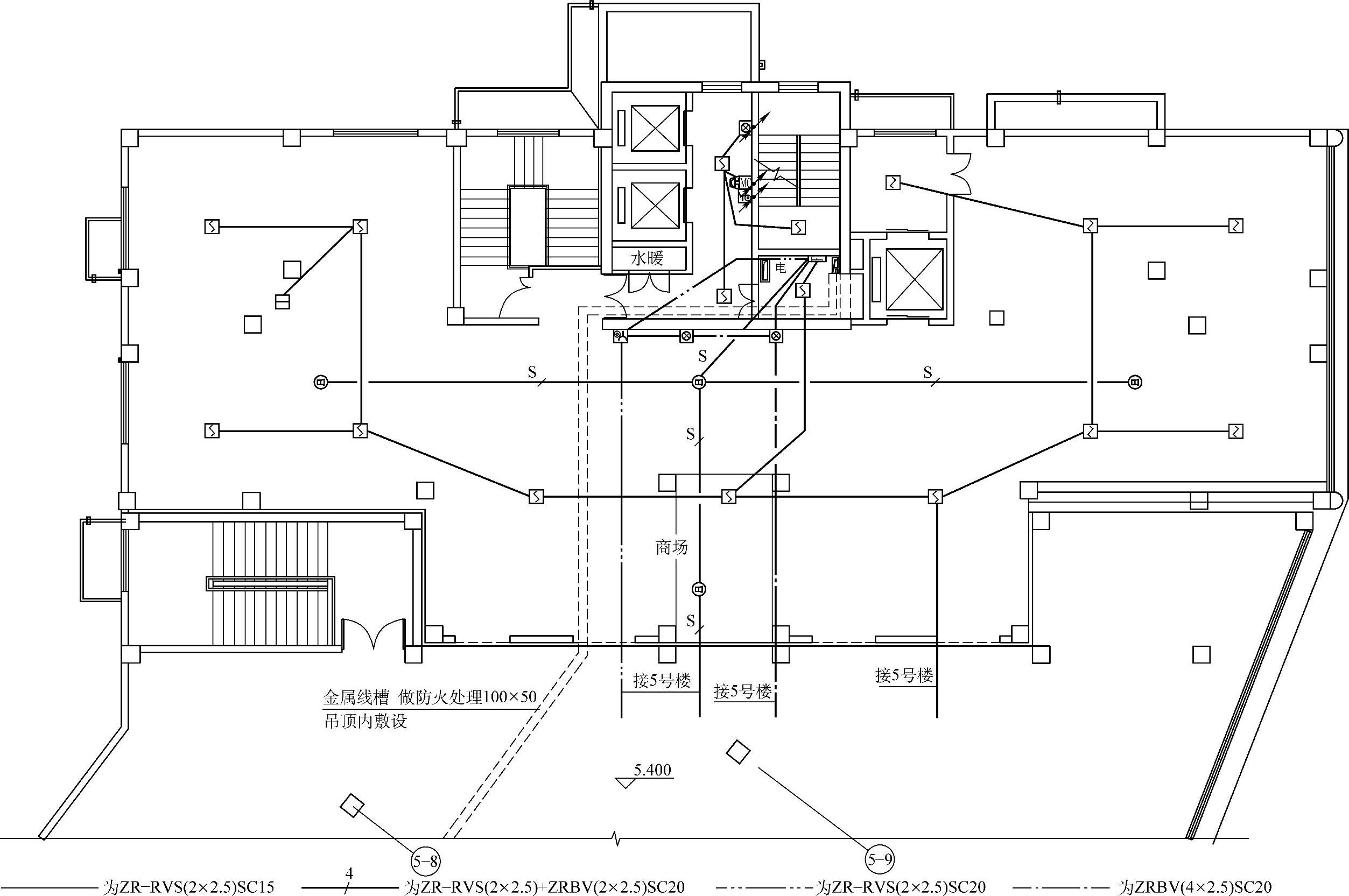

图9-43 2层报警平面图

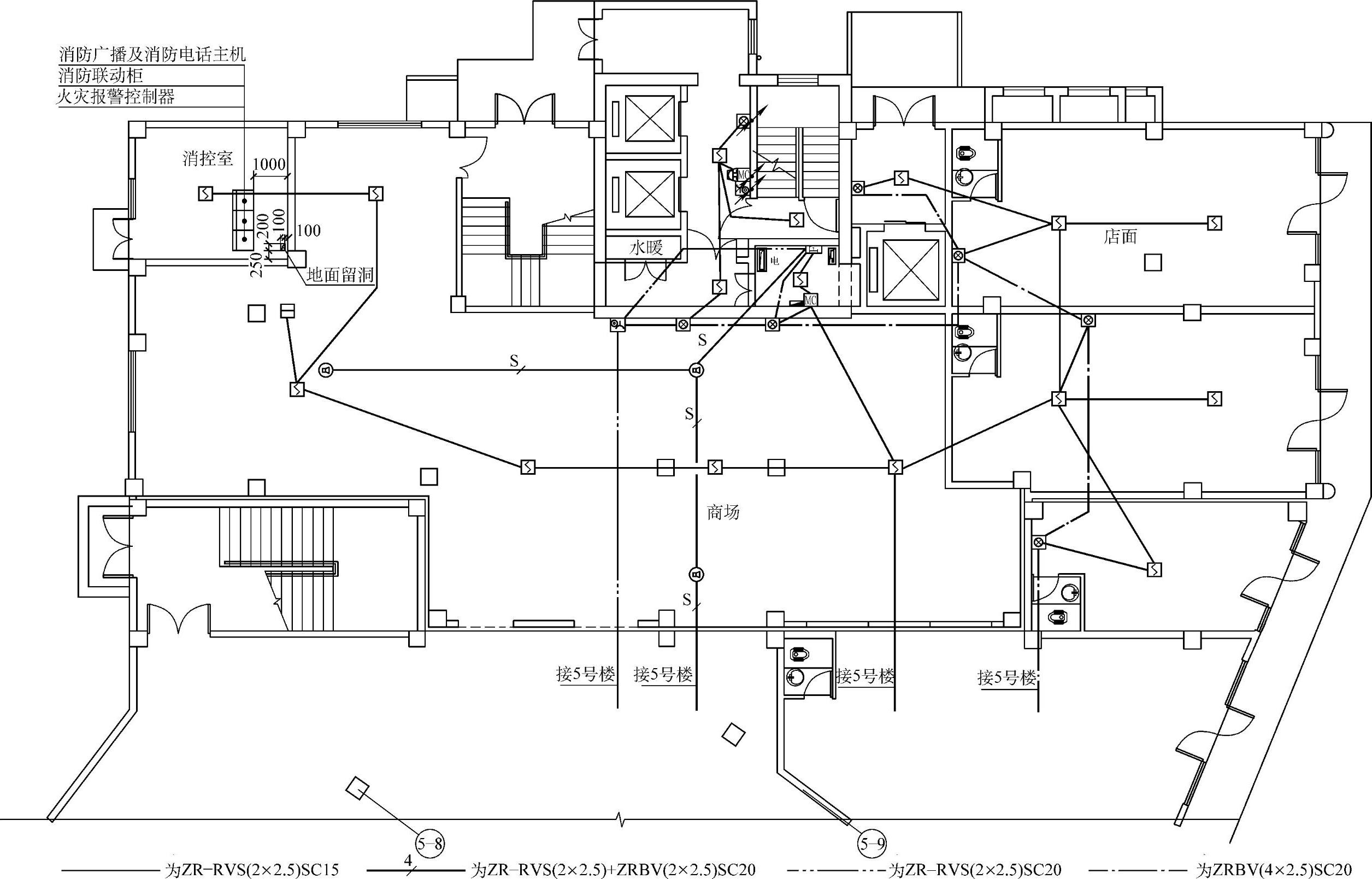

图9-44 1层报警平面图
5.地下室（车库）除平时为车库外，战时还有抗爆等功能，因此在消防报警上设置更多一点，主要有
及应急照明箱、
及70℃防火阀
70℃、
、
、感温探测器
、
及自动喷淋水流指示器
、
及报警铃
、
及280℃防火阀
280℃、
、
及
、
及照明切断模盒、
及喷淋湿式报警阀
、
及消防泵、喷淋泵控制模盒
、
及消防排烟风机控制模盒
等。地下室车库中所有元件及模盒的信号线均引入1层消防控制室，其平面图见图9-45（见书后插页）。
6.模盒是与消防报警配套的数/模转换控制器，由集成电路和传感器组成，使用直流24V电源。
（1）MT340型手动报警按钮的安装图 手动报警按钮安装在探测总线回路中。不设编址开关，编址方式与探测器相同，地址号按其安装顺序自动分配。
MT340型手动报警按钮应用于模拟量编址二总线火灾报警系统，其外形及与探测总线连接图见图9-46。

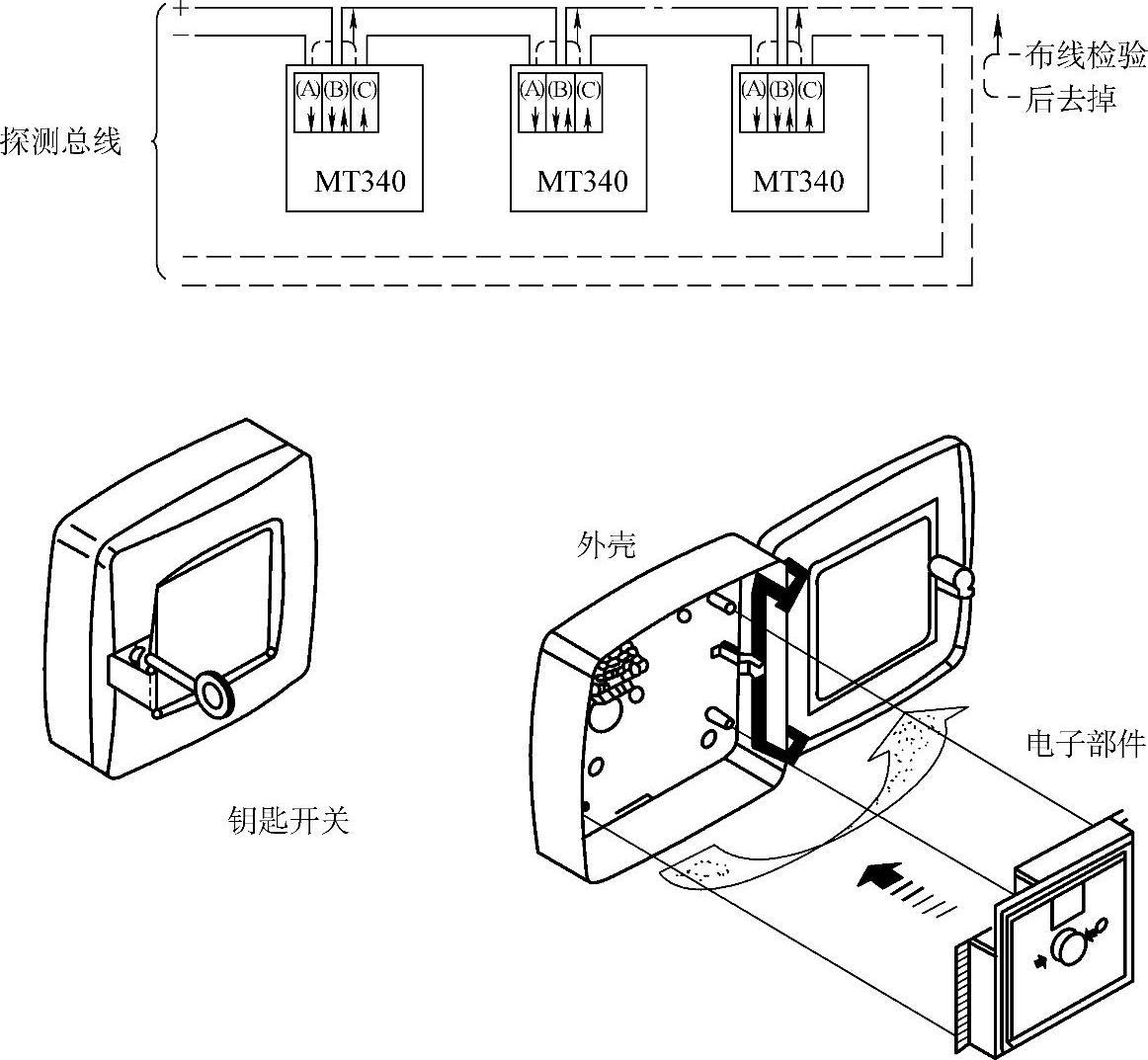

图9-46 MT340型手动报警按钮外形、探测总线连接
安装时，将其外壳固定于墙上。三个端子ABC，每个端子插入接线0.2～1.5mm2。A、B端子之间接临时跨线，用于布线检查，布线正常后去掉。
（2）接口模块的安装 接口模块的种类有很多，但功能各异。
1）EB620型输入模块安装连接图见图9-47。模块外壳应固定于墙上，端子板接线见图9-47。A、C间的接线是为了布线检查用，电子部件装入后即断开。每个端子插入接线0.2～2.5mm2。与探测总线相接的四个端子（A～D）同探测器底座。输入信号回路电阻≤50Ω，一组输入端（L、M端子），可接收动合触点信号，如水流指示器及非编址手动报警按钮的触点等，特殊情况下也可选择动断触点信号作为输入信号。
2）CB620型输出模块也用于模拟量编址二总线火灾报警系统，其安装连接图见图9-48。
3）MMX-1型监视模块接线示意图见图9-49，模块上1、2两个端子与系统的总线连接，连接时应注意极性。使用时注意开关量信号端必须接47kΩ终端电阻。用于从模块到被监视设备之间的两根状态反馈线用多股铜芯塑料平行软线。
模块上有两个圆形十进制拨码盘，即编址模块的编址开关。其状态指示与编址开关、安装示意图见图9-50。
4）LD-300型编码输入模块上盖编码孔示意图和底盒端子示意图见图9-51。

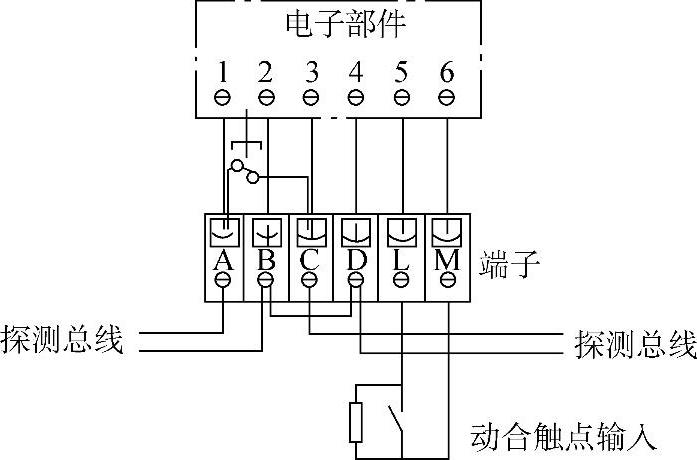

图9-47 EB620型输入模块安装连接图
图9-48 CB620型输出模块（有回答输入）安装连接图

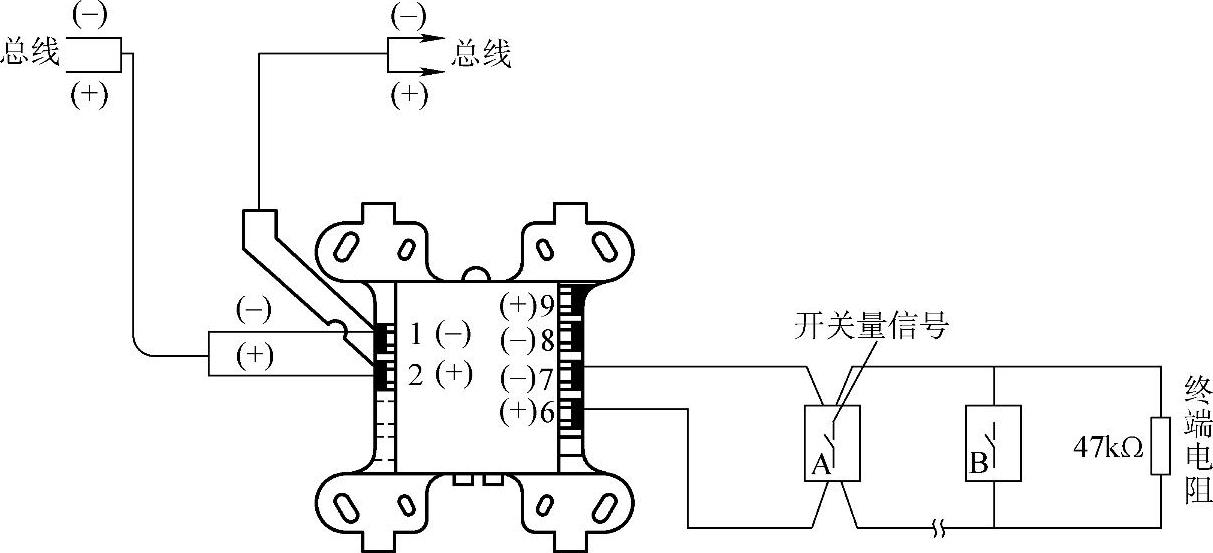

图9-49 MMX-1型监视模块接线示意图
图9-50 编址模块及安装示意图
端子Z1、Z2用于连接四总线中的两根信号线（不分极性），四总线中的+24V线和地线可用于与需供电的设备直接连接。若设备无须供电（非供电型水流指示器、压力开关等），此模块可不接这两根线。
端子COM、NO用来和设备的无源动合触点连接（设备动作闭合报警型），NC与COM端子需用短路片连接。
端子COM、NC用来和设备的无源动断触点连接，NO与COM端子可空置。
该模块NC、COM、NO三个输入端子绝不可直接与有源触点连接，以防烧坏模块。
模块的安装方法见图9-52。其安装要求为：模块在现场通常安装在接线盒内；根据设计要求也可将模块集中安装在模块箱中，模块箱通常安装在弱电竖井（房）中。
图9-51 LD-300型模块示意图

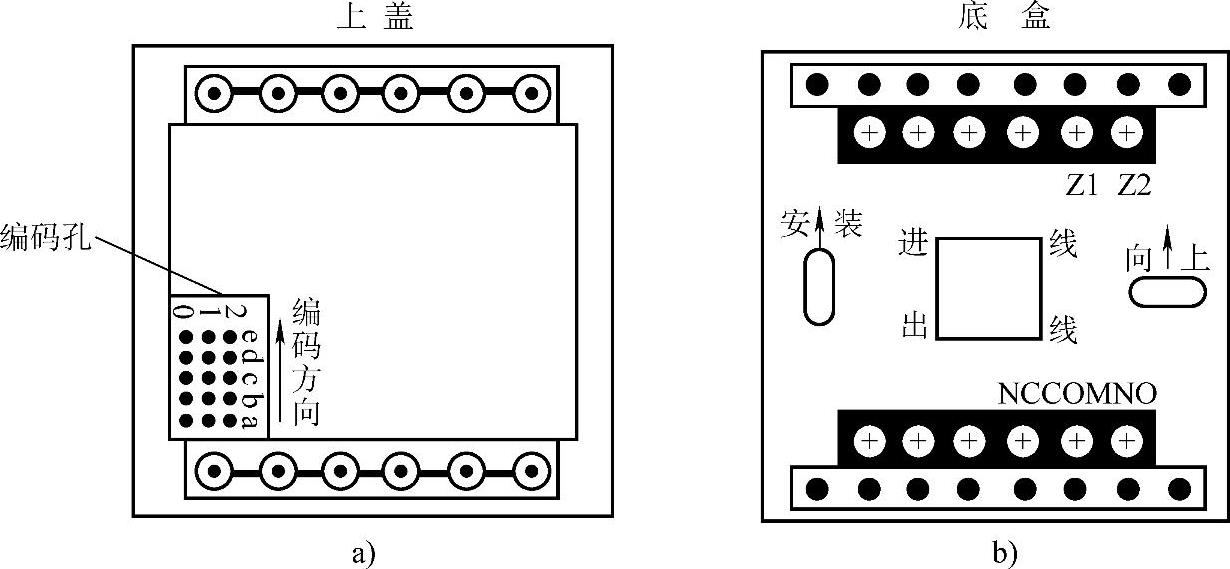

a）LD-300模块上盖编码孔示意图 b）LD-300模块底盒端子示意图

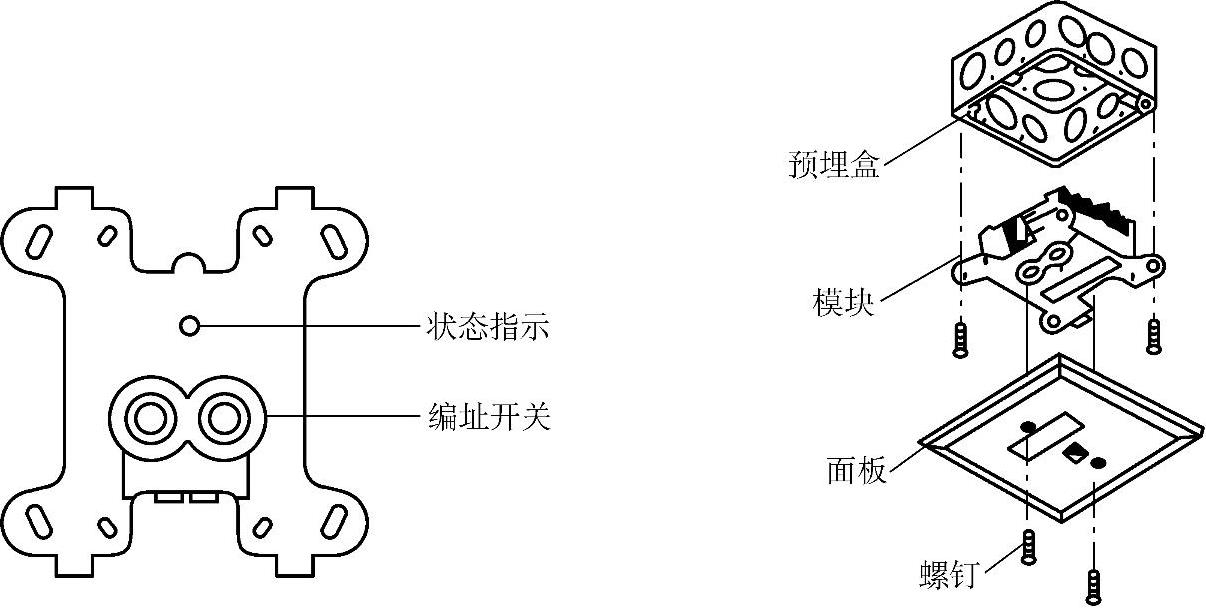

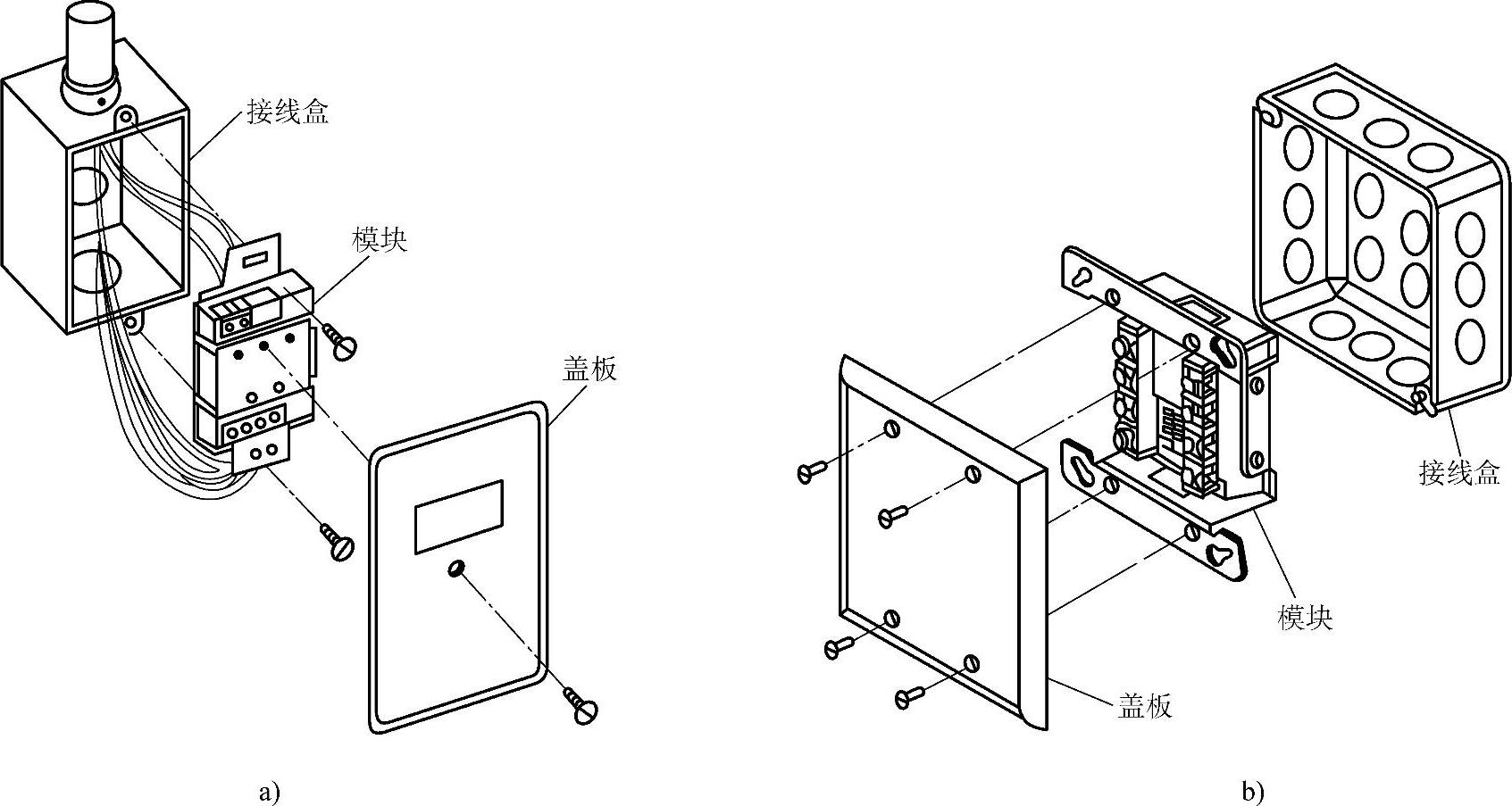

图9-52 火灾自动报警系统模块安装方法
a）方式一 b）方式二
（3）通风、空调及电动防火阀控制系统模块的安装图 排烟阀联动设计需设一个控制模块和一个监视模块，见图9-53。该图中CMX-2为控制模块，MMX-1为监视模块。通风、空调、防排烟设备及电动防火阀控制系统的常用接线系统图见图9-54。
（4）防火卷帘门、防火门控制系统模块的安装图 一般常选用LD-303型双输入/双输出控制模块，见图9-55。
（5）火灾事故广播与警报系统模块的安装图 ZN912型火灾事故广播与警报系统接线图见图9-56。
图9-53 排烟阀的联动控制与信号反馈的接线示意图
为了正常广播与消防广播间的现场切换控制，可采用专用模块。LD-305型编码广播切换模块，设有两对动合和两对动断触点以完成现场切换，Z1、Z2为由联动控制来的信号线端子。连接示意图见图9-57。

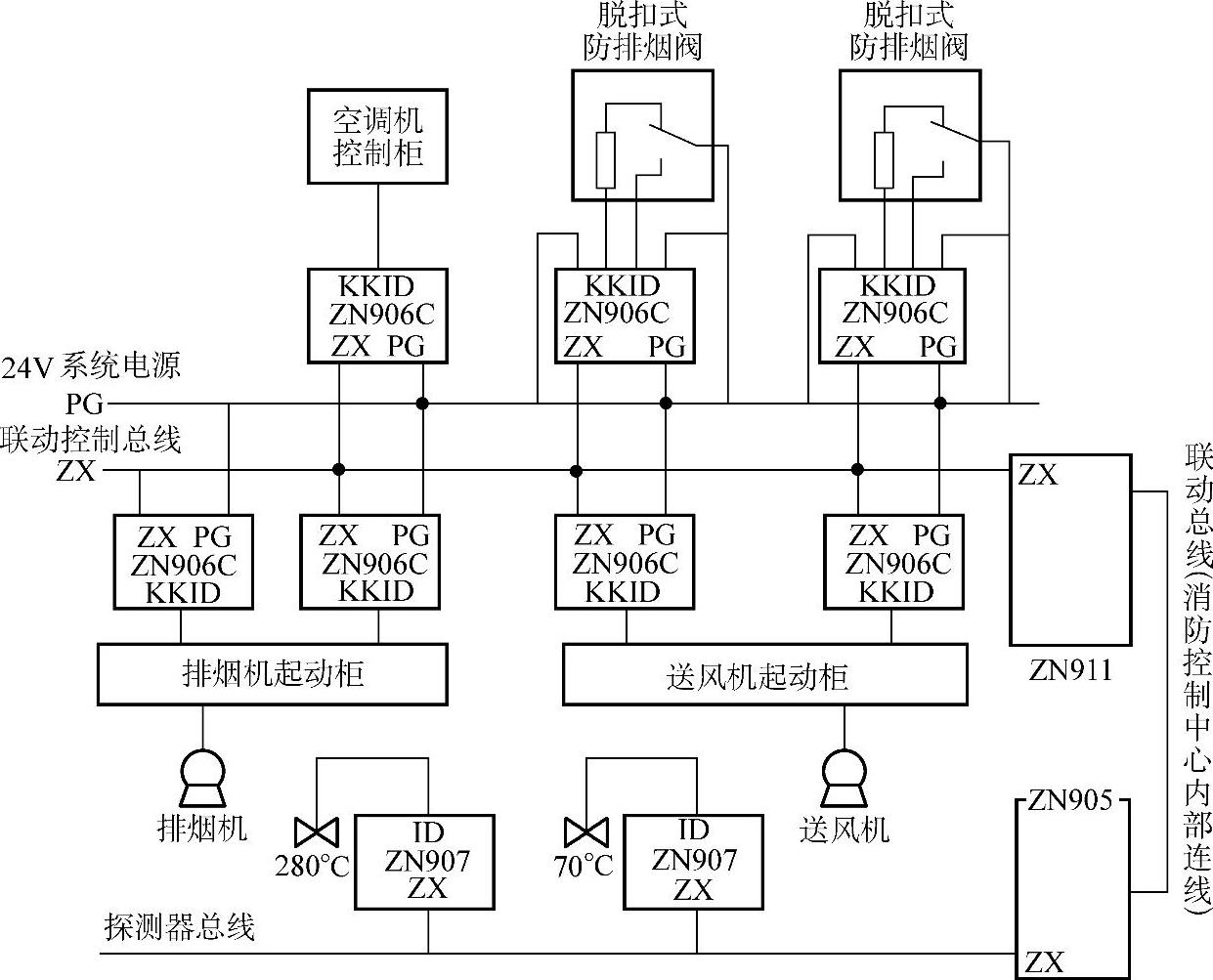

图9-54 防排烟控制系统接线图
图9-55 LD-303型模块控制防火卷帘门示意图

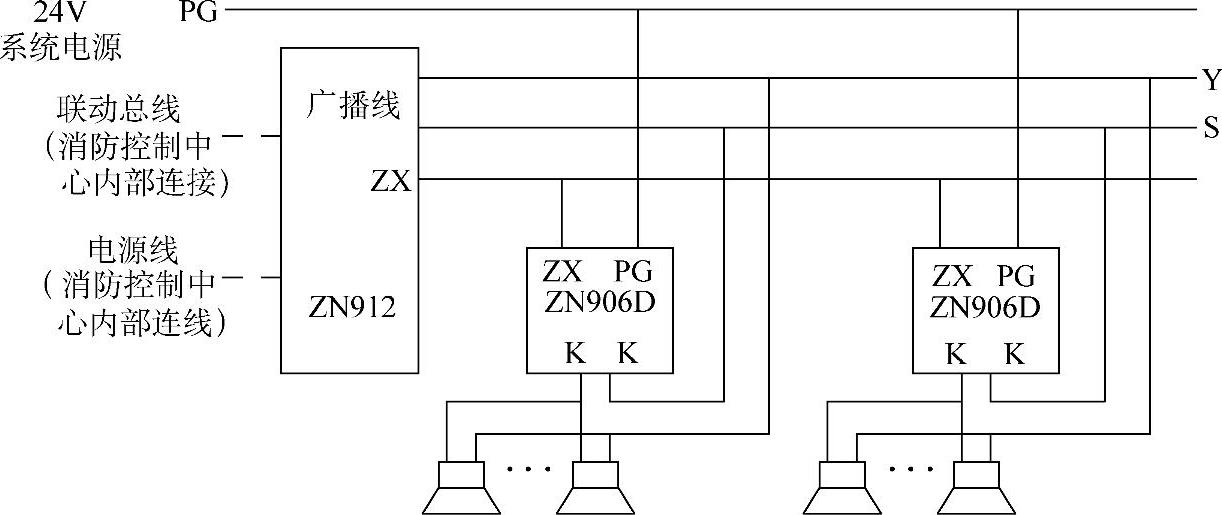

图9-56 ZN912型火灾事故广播与警报系统接线图
（6）防爆火灾报警系统的安装图 该系统由防爆型感烟、感温探测器、防爆型手动报警按钮、安全栅、火灾报警控制器组成。防爆系统构成图见图9-58。
图9-58中，每个探测回路串一组NF751型安全栅，控制器和安全栅置于安全区。每个探测回路所接的防爆型感烟或感温探测器的数量不超过5只，防爆型手动报警按钮的数量不限。
二极管安全栅接在本安电路与非本安电路之间，采用熔丝或电阻器保护的并联二极管组件将供给本安电路的电压和电流限制在一定的安全范围之内。NF751型安全栅线路图及安装示意图见图9-59。
安全栅接地线电阻小于1Ω，接地极电阻小于4Ω，且应安置在相对湿度小于85%无腐蚀气体的安全场所。安全栅极性不得接反。安全栅属一次性保护组件，一旦损坏后，内装快速熔断器熔断，不得自行修复。系统采用1.5～2.0mm2PVC双色双绞线，总电阻应＜40Ω，分部电容＜0.02μF，分部电感＜2mH。
熔断阀及电磁熔断阀的安装和接线见图9-60。

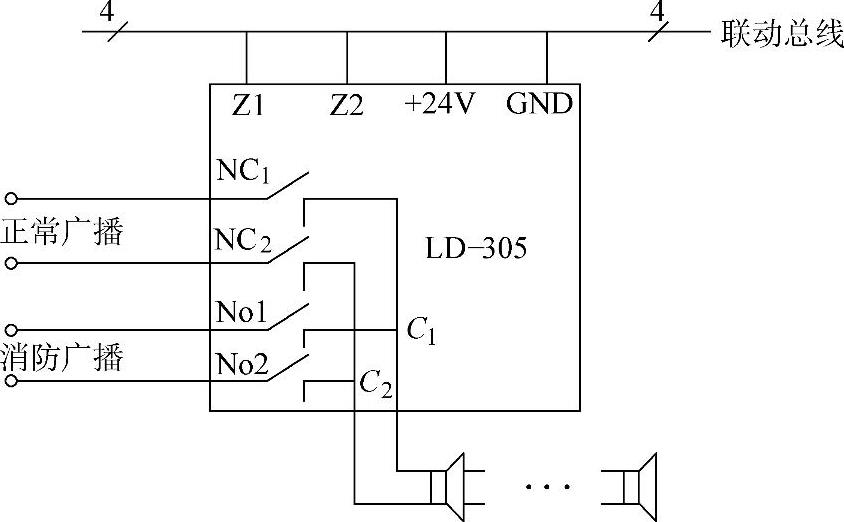

图9-57 LD-305型编码广播切换模块用于现场切换连接示意图

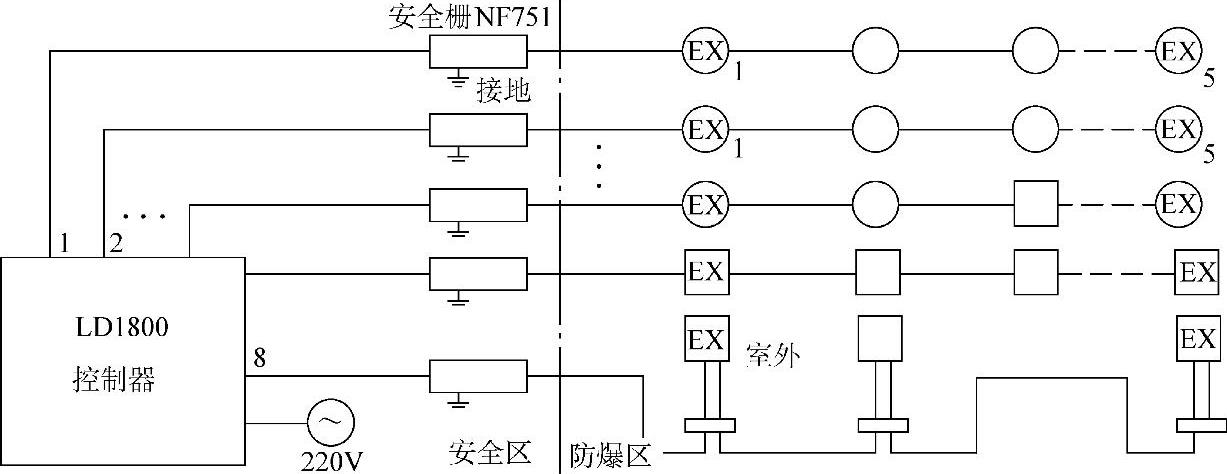

图9-58 防爆系统构成图
