照明回路线路的识读

工业锅炉房的照明线路相对动力线路要简单的多，但照明线路是服务于动力设备的，因此也进行分层设置，共有三个系统即0m标高ZM-1系统，4m标高ZM-2系统和14.2m标高（包括8m，19m标高）ZM-3系统。

（一）照明回路系统图

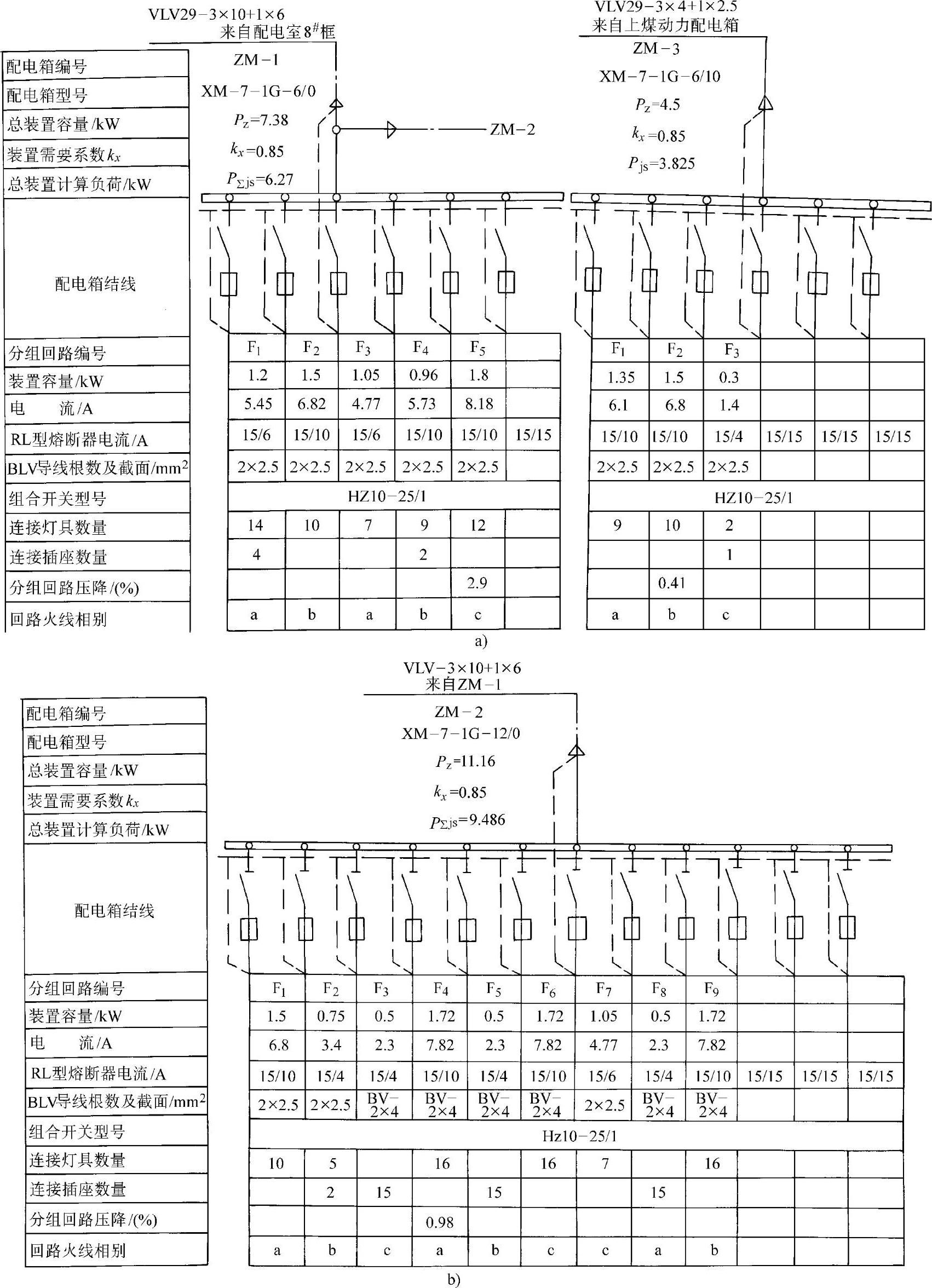

照明回路系统图见图5-20。电源由配电室8^#柜引来接在ZM-1^#照明配电箱上，并由此引至ZM-2^#照明配电箱上。ZM-3^#的电源是由上煤动力配电箱引入的，其他自行分析。

图5-20 照明回路系统图

（二）锅炉房照明装置平面图因图较大且简单，故没有列出，可参考前述内容在实际工程中读图，这里说明一下其特点。

1.一般为2×2.5mm²的导线穿φ20钢管沿墙、柱、梁或顶板吊装敷设，全部明设。

2.变压器室、配电间、化验室、水处理均为单独控制，锅炉房采用集中控制。

3.配电箱、单极开关标高1.4m，插座0.3m，灯具按图中标注标高，管路一般为φ25mm。

4.设置锅炉本体照明及检修回路使用的安全电压及隔离变压器，全部采用2×4mm²的导线穿φ25钢管明设，在炉上沿钢柱、踏板、梯架、栏杆敷设。
