防雷与接地图样的识读

第五节 防雷与接地图样的识读

防雷与接地系统的图样虽然简单，但是在供配电系统中却很重要，这里作一简单分析。图7-97是图7-2的35kV中心变电所防雷接地平面布置图，图中可表达以下内容。

1.该变电所设四支30m高塔式避雷针，这样可保护所内及周边线路和电气设施，有关避雷针保护范围及计算书的图样未列出，请读者参阅有关专著。其中避雷针的制造参见标准图册，避雷针的接地网是单独设置的，是一直径为7m的圆，塔架有四点与接地网可靠连接。

2.所内设置网格式接地网，并将接地网引入到电缆沟内，供室内设备接地，同时室内电缆沟专门设置接地母线，见图中A点和B点。

3.室外电气设备、金属塔架、水泥电杆钢圈、端子箱等电气设施应就近与接地网用φ16镀锌圆钢可靠焊接。

4.避地针接地及网格接地网的接地电阻不应大于1Ω。

5.网格接地网周边的四角应采用圆弧形，其弧度半径应大于3m。

6.有关材料规格见标准图册。

图7-96 微机保护10kV配电系统二次回路电缆联系示意图

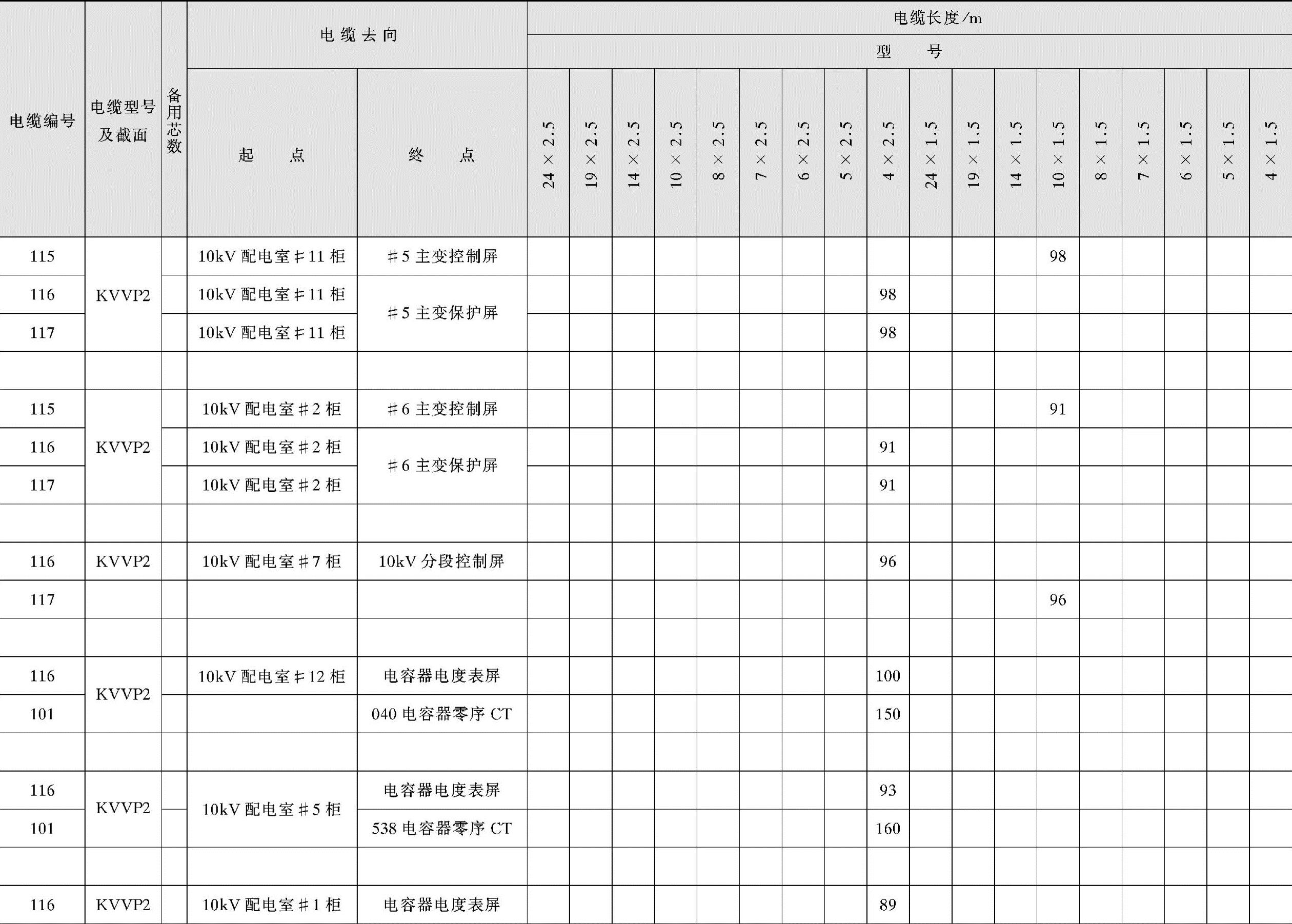

表7-13 电缆清册

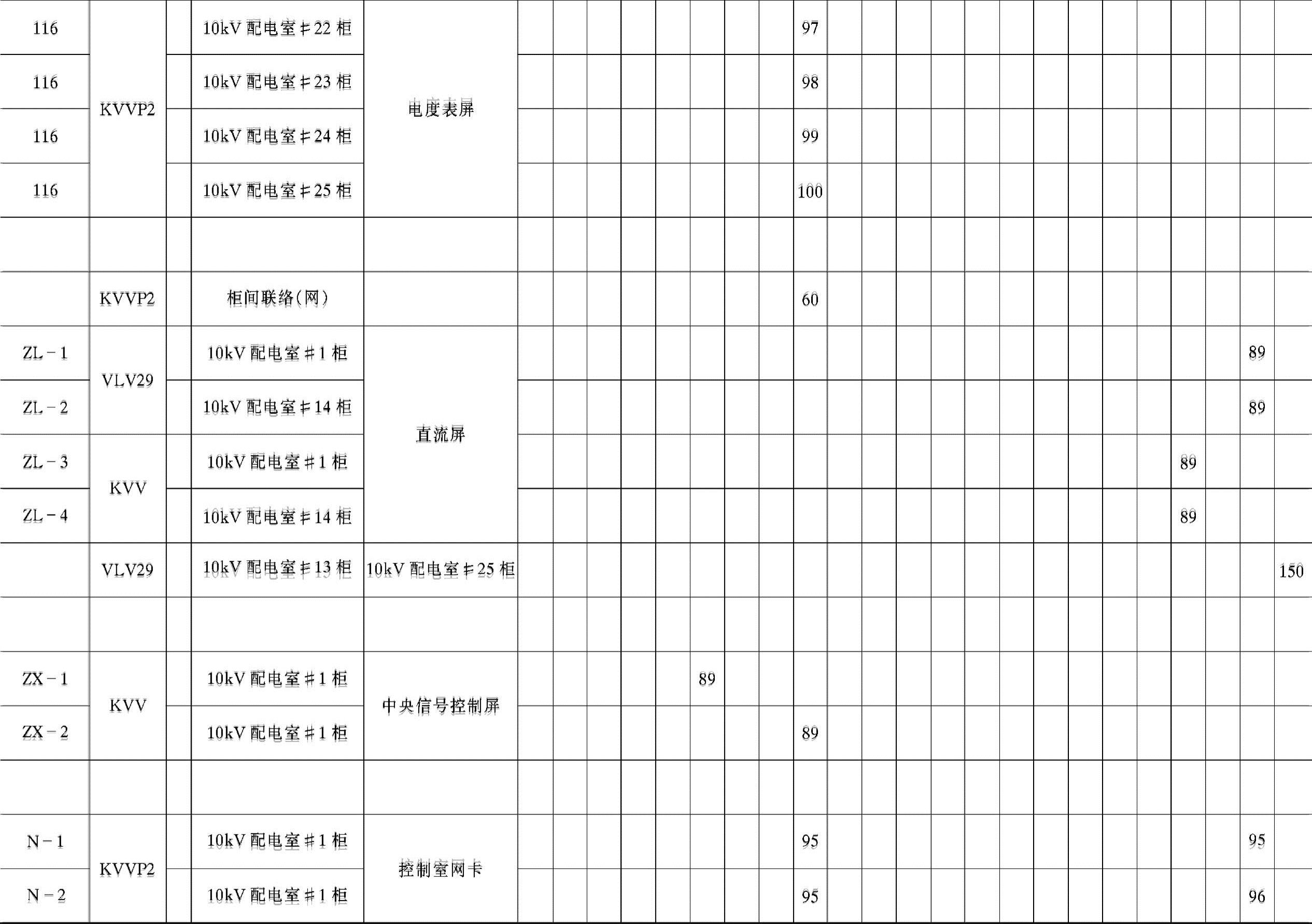

（续）

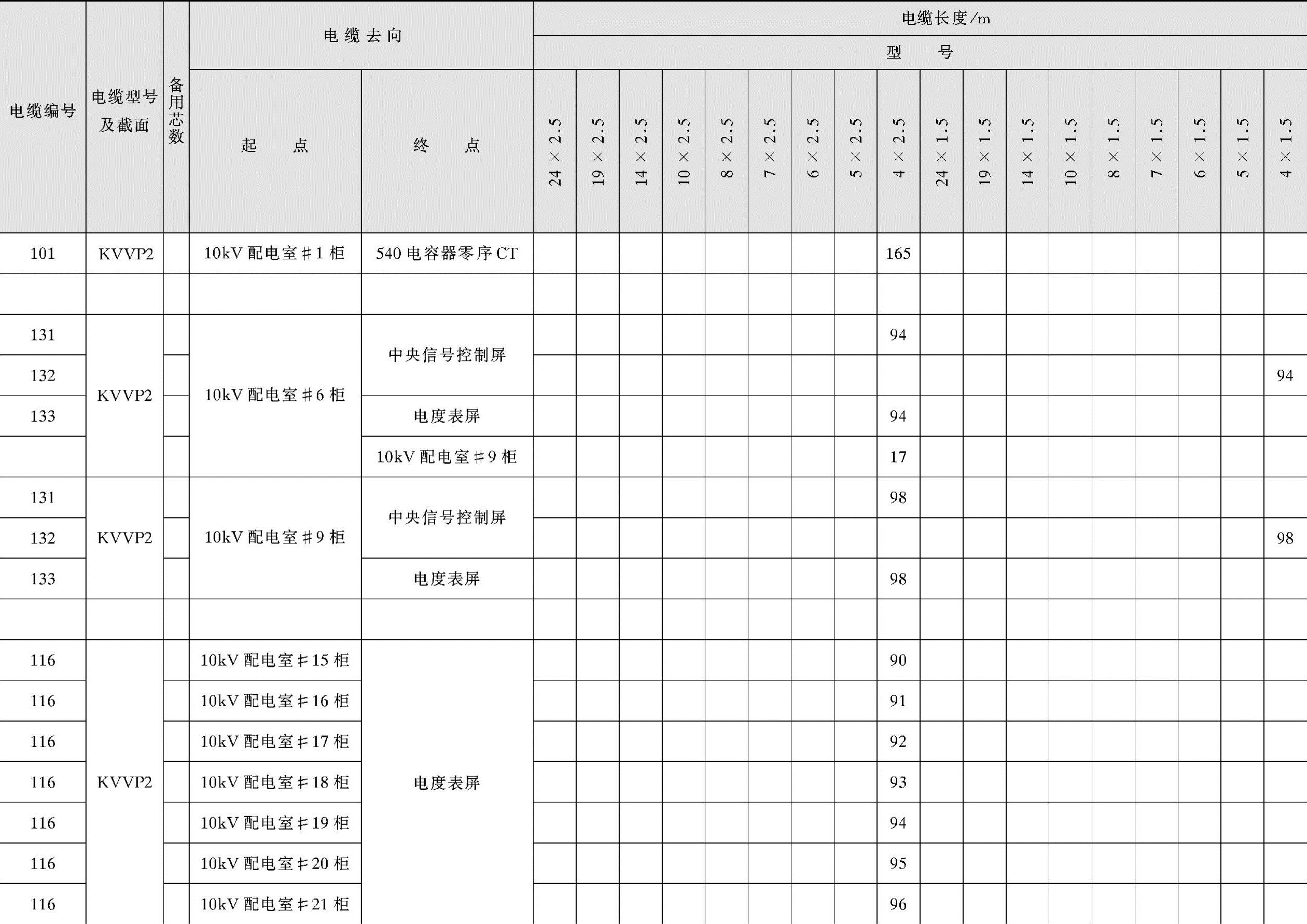

（续）

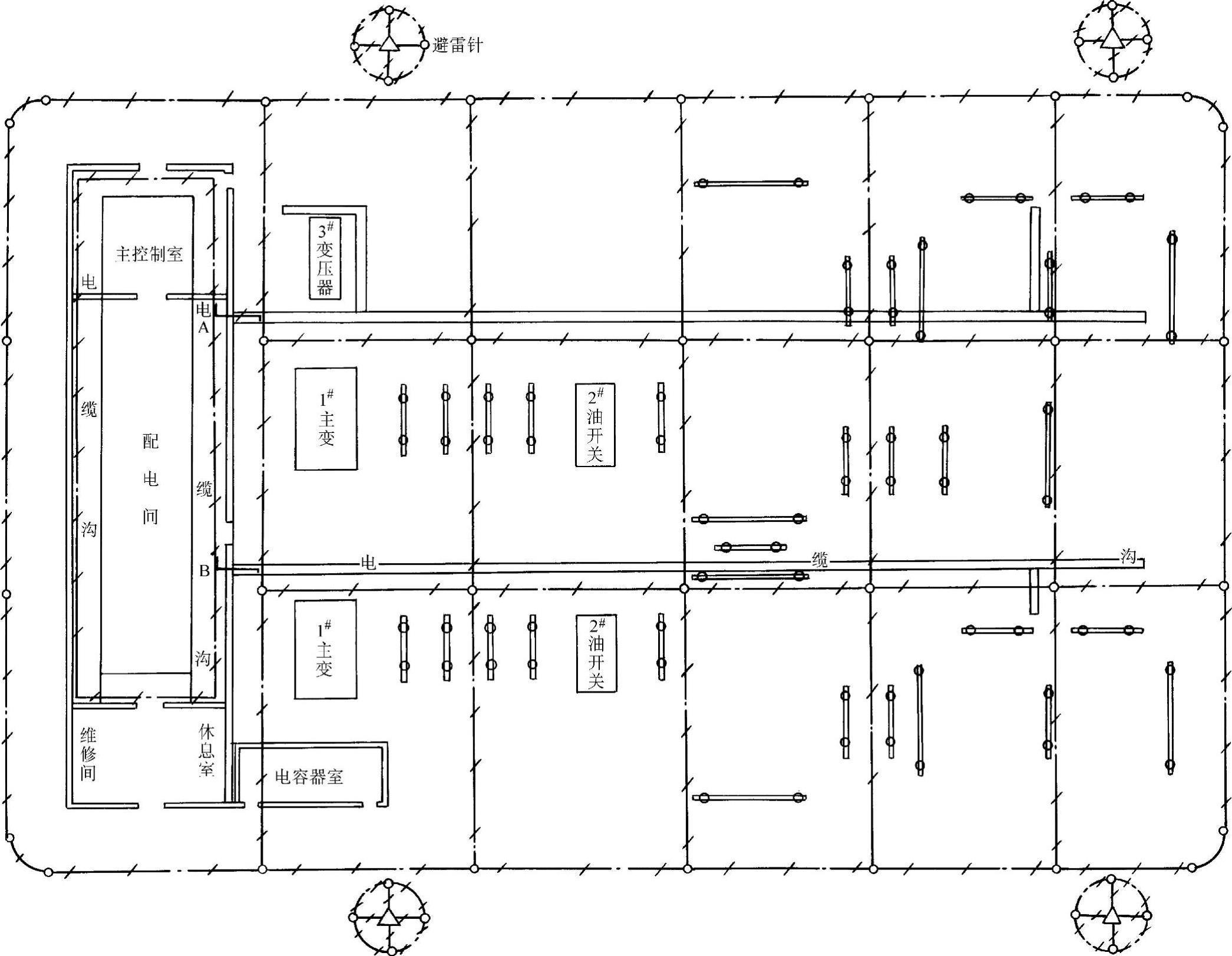

图7-97 某中心变电所防雷接地平面布置图

注：引至设备的接地支线未画出，安装时应就近与接地网连接
