一般住宅的电气线路
这里以某建筑设计院为某制氧机厂设计的住宅楼电气线路为例，说明其读图方法。
表3-1是该项工程的图样目录，从目录可知该住宅楼的电气线路主要包括照明、电话、有线电视及防雷四部分。

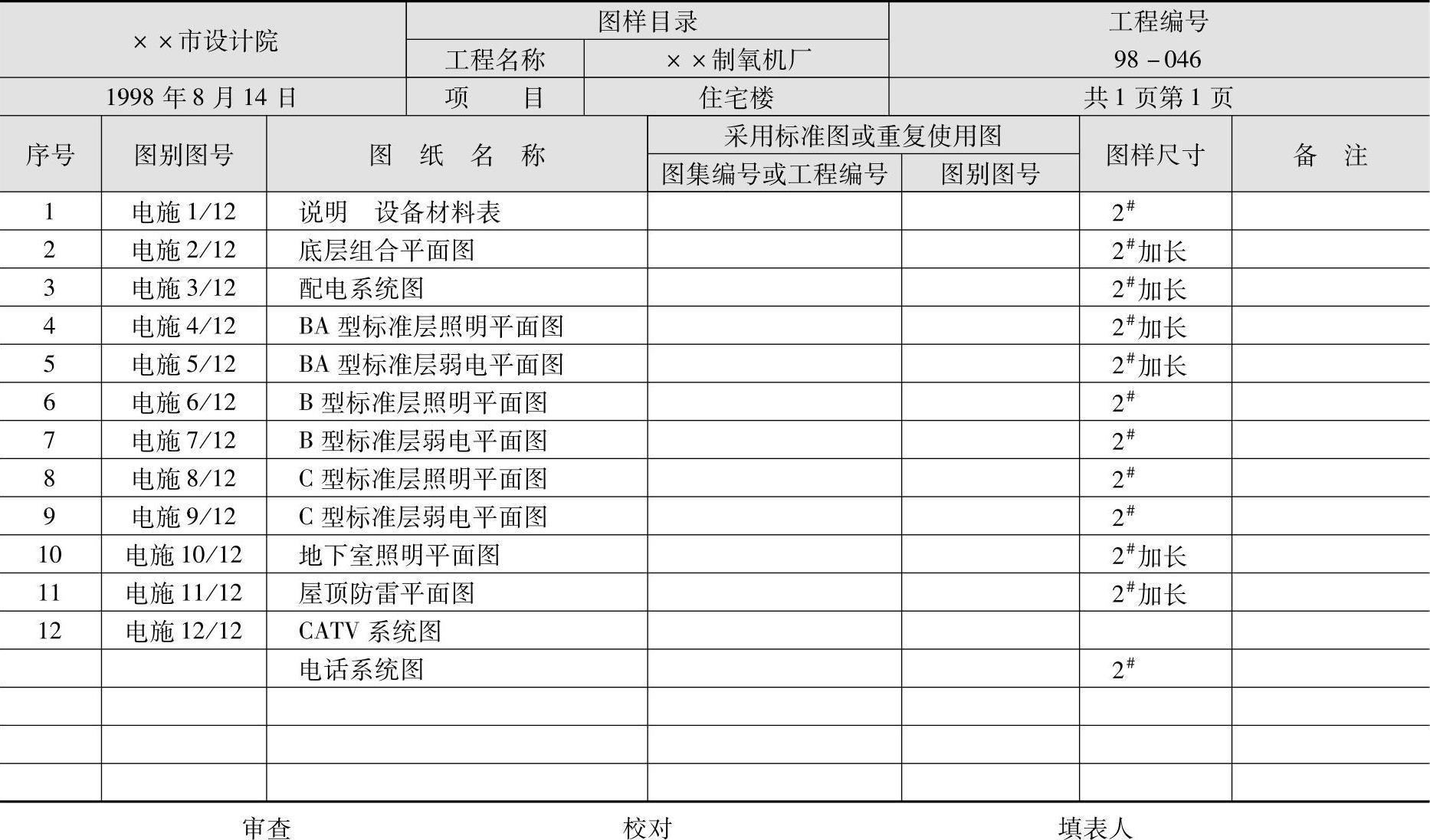

表3-1 图样目录（格式）
表3-2是该项工程的设备材料表及设计说明，表达了主要设备的规格型号、安装方式及标高，说明了系统的基本概况及保安方式。我们可知系统采用三相四线制进线，进线后采用三相五线制。这里要注意到，重复接地和防雷接地是利用基础地梁内的主钢筋为接地极的，其引线必须与主筋可靠焊接，同时防雷的避雷带的引下线是利用结构柱内的主钢筋作为引下线的。重复接地和保护接地共用同一接地极，接地电阻不应大于4Ω，否则应补打接地极。有关照明配电箱内的开关设备、计量仪表的规格型号表中没有说明，但在配电系统图中做了详尽说明。

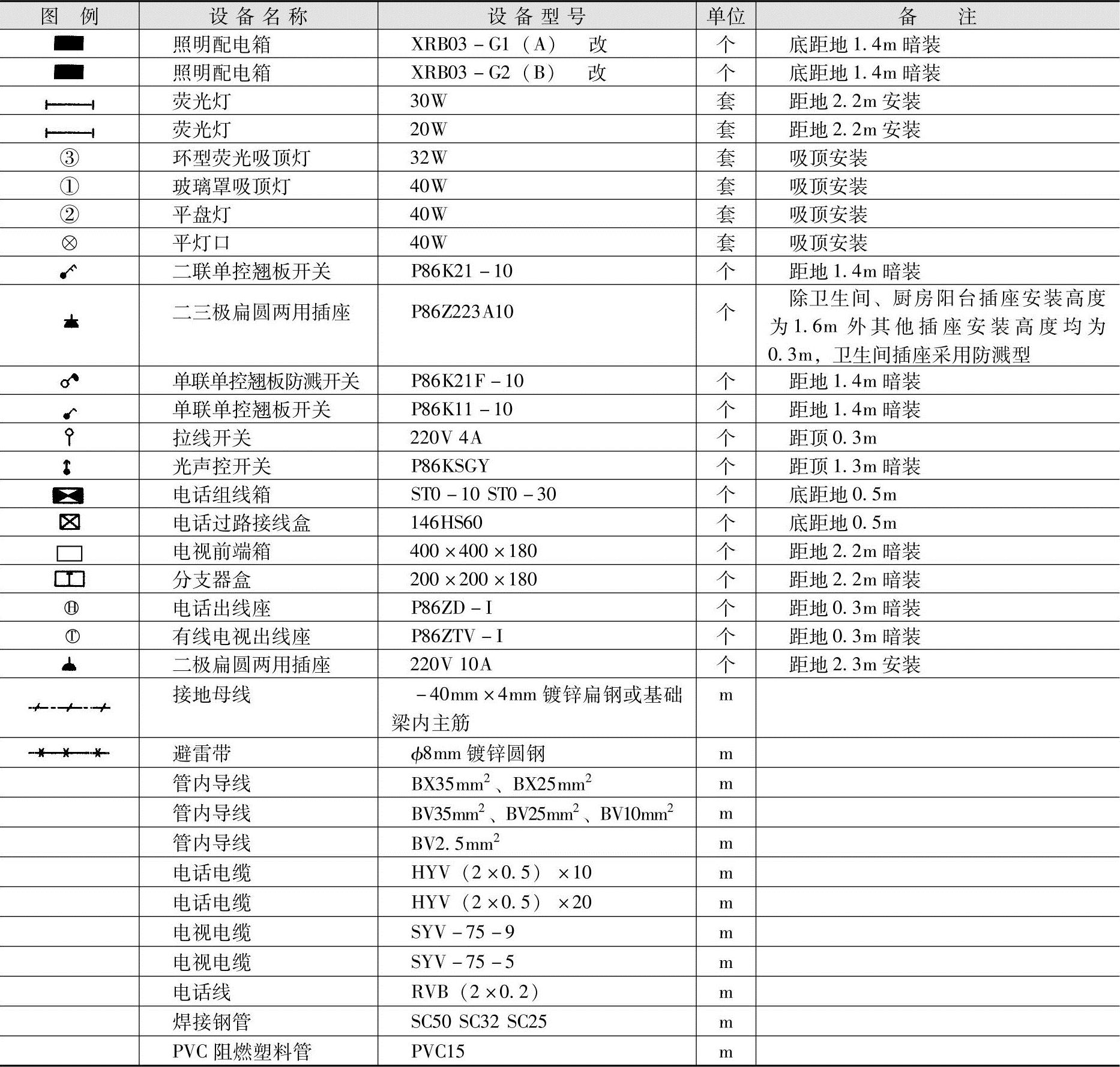

表3-2 设备材料表
设计说明：
1.土建概况：本工程为砖混结构，标准层层高2.8m。
2.供电方式：本工程电源为三相四线架空引入，引自外电杆，电压380/220V。
3.导线敷设：采用焊接钢管或PVC管在墙、楼板内暗敷，图中未注明处为BV（3×2.5）SC15或BV（3×2.5）PVC150相序分配上1～2层为A相，3～4层为B相、5～6层为C相。
4.保护：本工程采用TN-C-S制，电源在进户总箱重复接地。利用基础地梁做接地极接地电阻不大于4Ω，否则补打接地极。所有配电箱外壳，穿线钢管均应可靠接地。
5.防雷：屋顶四周做避雷带，并利用图中所示结构柱内两根主筋做引下线，顶部与避雷带焊接，底部与基础地梁焊为一体，实测接地电阻不大于4Ω，否则补打接地极。
6.电话及电视：电话采用架空引入，电话干线采用电缆，分支线采用RVB（2×0.2）型电话线，有线电视采用架空引入，各层设置分支器盒，有线电视干线采用SYV-75-9型电缆，分支线采用SYV-75-5型电缆。
7.其他：（1）本工程施工做法均参见《建筑电气通用图集》。（2）施工中应密切配合土建、设备等其他专业，做好管理预埋及孔洞预留工作。
