六层动力平面图

六层动力平面图见图4-11。六层动力平面开间有了较大变化，但与三～五层基本相同，读图时应注意以下几点：

1.增加了沿⑦轴敷设的电缆桥架，目的是将电源由A点引至七层，并将水箱控制线引下至竖井，电源线VV（5×10）SC50和VV（5×6）SC32铜芯塑缆，控制线KVV（4×1.5）铜芯控制塑缆。桥架标高22.800m。其中VV（5×10）是电梯电源线。

2.在H轴竖井处引两根向上的管线，目的是将配电箱内两根控制电线引至房顶，电线为BV（4×6）SC32，同时将控制电缆KVV（6×1.5）两根从竖井引入配电箱AP-6-2，见图中竖井平面图。

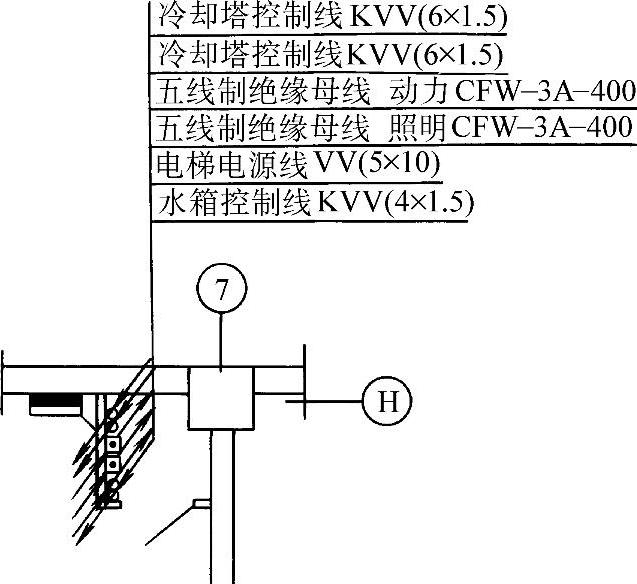

图4-10 三～五层强电竖井平面大样图
