空气调节系统自动控制线路图样的识读

空气调节系统一般指对空气的温度、湿度、二氧化碳浓度等参数或其中某些参数进行调节、指示和报警而达到舒适性要求的系统装置，空气调节系统简称空调。空调系统从工艺流程上讲，与给水专业有密切的联系，并配以传感器、变送器、调节器、电动阀、仪表装置，与常规电气装置组成闭环的控制系统，实现对空气的调节，这与自动化仪表有相同之处，又有很大区别。空调系统适合于宾馆、饭店、商厦、写字楼等高层或大型工业或民用建筑，通常有风机盘管自动控制系统、新风和空气处理机组自动控制系统、制冷机组自动控制系统和空调微机控制系统。空调系统的图样很多，本书只就其基本内容进行讲述，读者可掌握基本读图方法，然后即可分析空调自控系统电气线路的一般图样。

这里将空气调节自动控制系统常用的图形符号列出，供讲述和读图时参考，这些符号和电气图形符号应熟记，见表12-1。

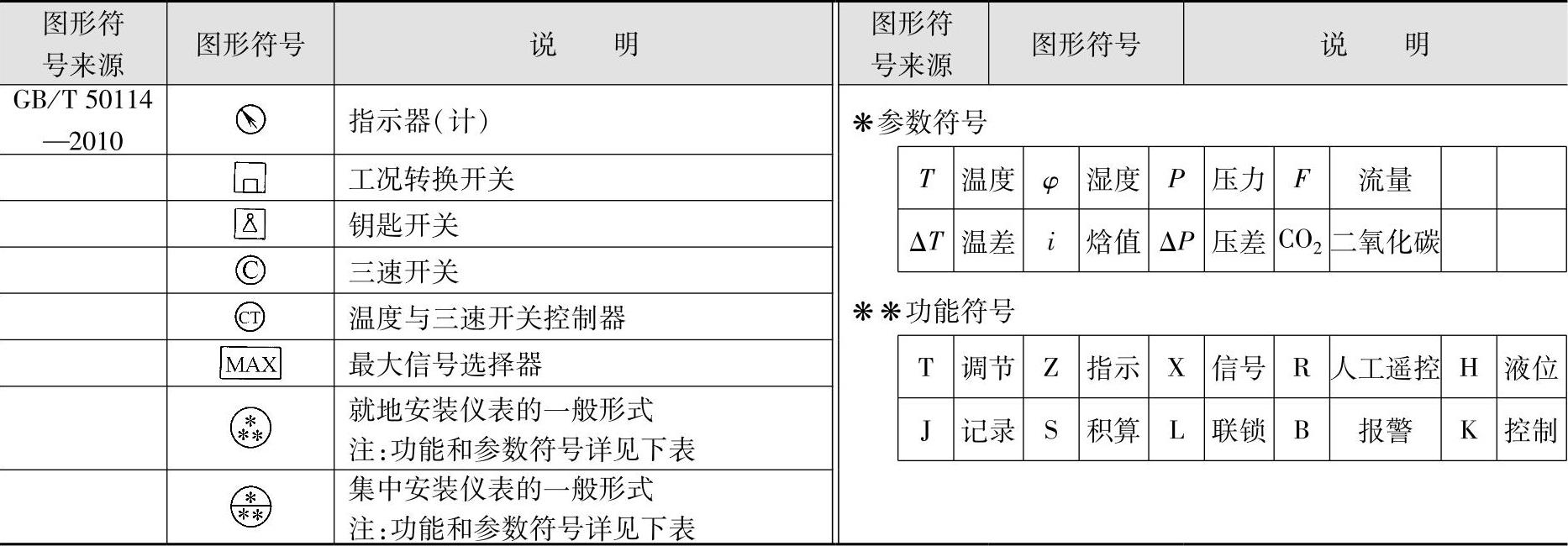

表12-1 图形符号

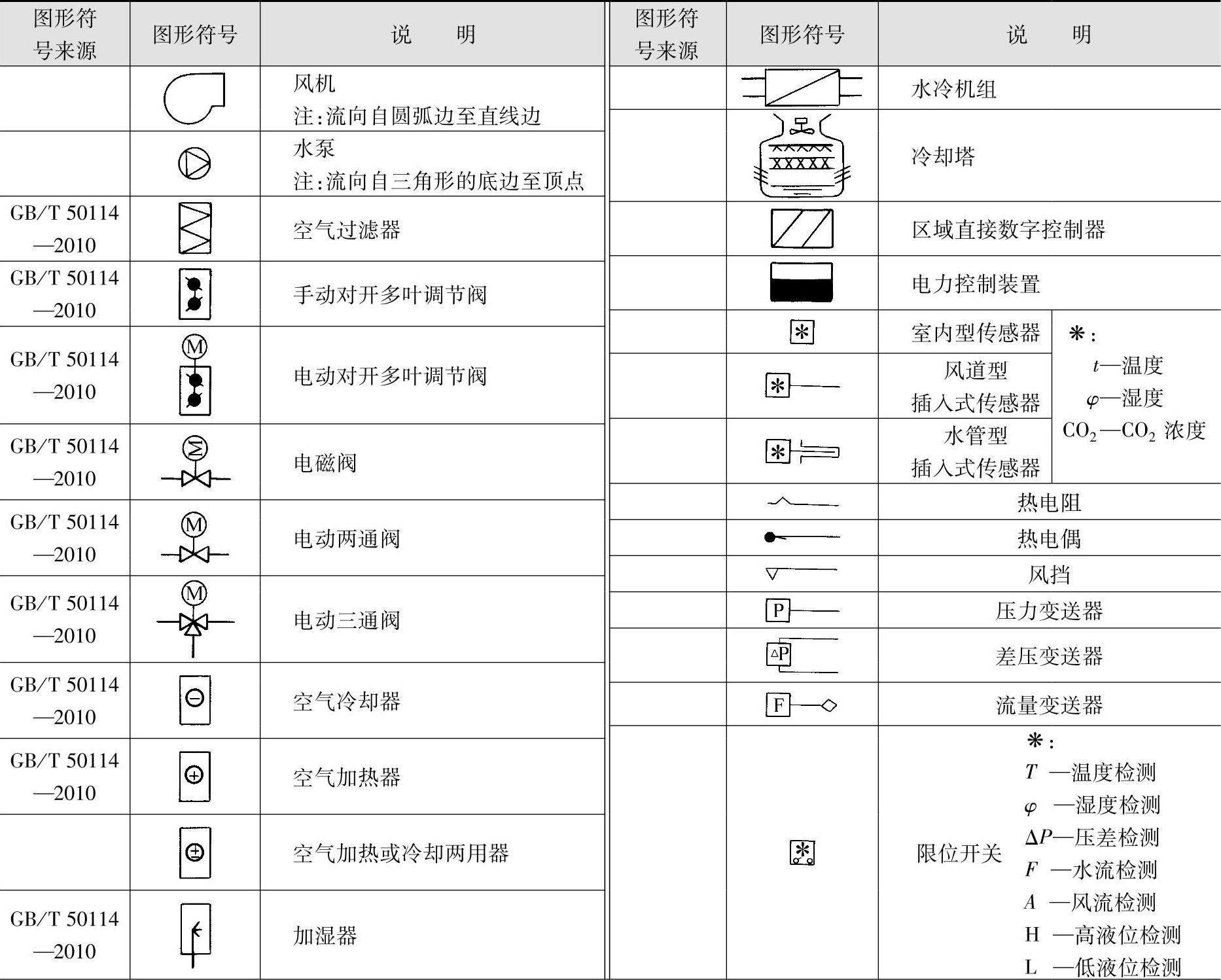

（续）
