一台制冷机一套附泵系统顺时控制及冷却水温度调节自动控制原理图
图12-8是一台制冷机一套附泵系统顺时控制及冷却水温度调节自动控制的工艺流程及仪表配置图，图12-9是图12-8的自动控制原理图，表12-3是主要电气元件表。
（一）工艺流程及设置
1.工艺流程 由图12-8可以看出，冷冻水回水进入冷冻机后，冷冻机的工作将其冷冻降温，然后将冷冻后的冷冻水供到需制冷的系统中去，这个循环由冷冻水泵完成。冷冻水回水放出的热量由冷却水带走到冷却塔进行冷却，然后再送回到冷冻机中去，这个循环由冷却水泵完成。第一个循环是把冷量带走而把热量带回，第二个循环则是把热量带走而把冷量带回。
两个循环起动后，制冷机将正常工作，同时在系统设置测量元件、调节控制装置和水流信号元件，以保证系统的正常运转。
冷冻水泵和冷却水泵由电控箱控制，冷却塔风机则受调节控制装置的控制。
2.仪表及自动装置的设置
（1）在冷却水回水管道上设温度传感器和温度调节指示控制仪表，控制冷却塔风机的启停并调节供水管道上的三通阀，控制其进水量。
（2）在冷冻水供水、回水管道上设差压调节器，测量系统供水、回水之间的差压值，然后控制电动阀的开度，使系统稳定。

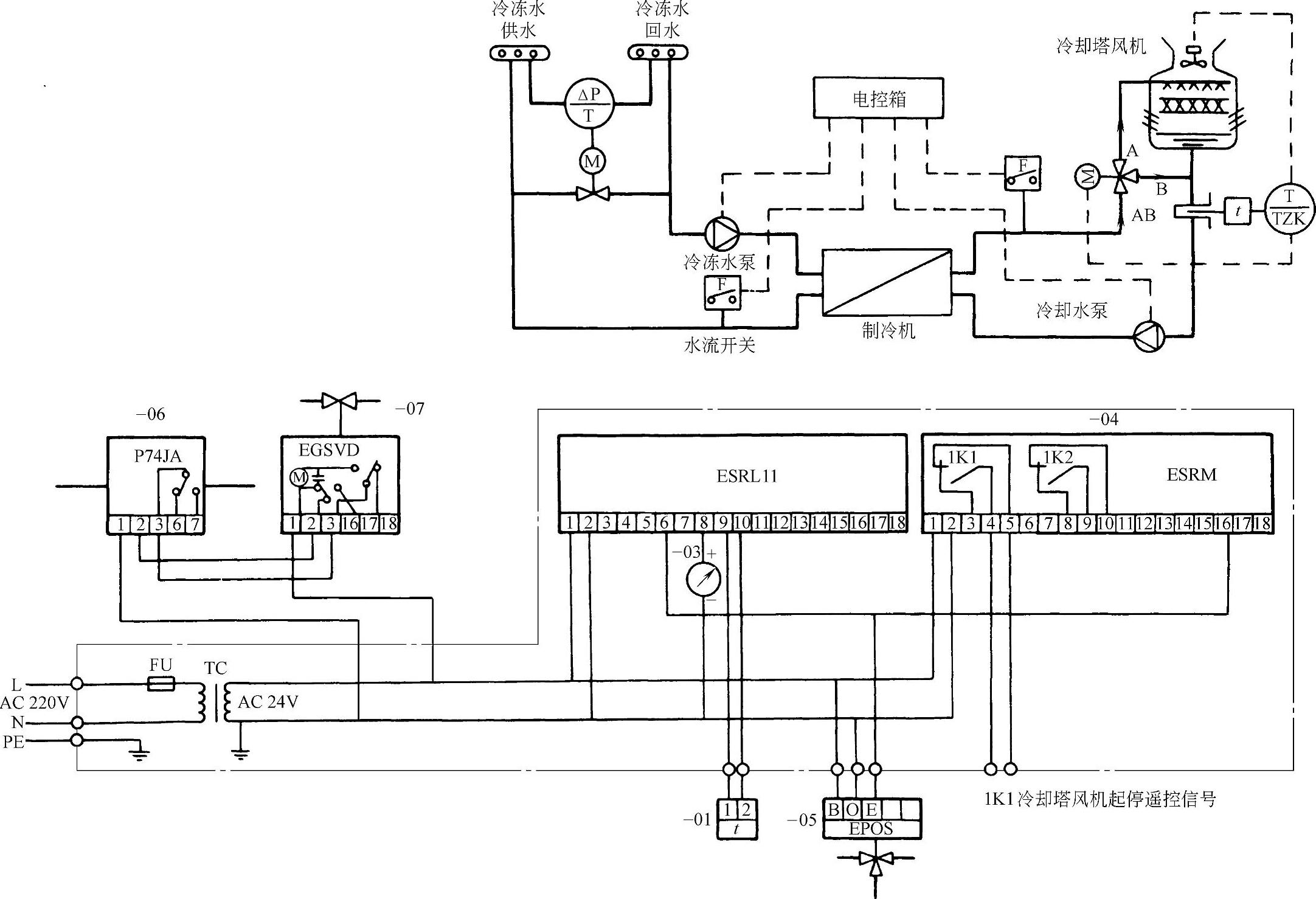

图12-8 一台制冷机一套附泵系统顺时控制及冷却水温度调节自动控制的工艺流程及仪表配置图
图12-9 一台制冷机一套附泵系统顺时控制及冷却水温度调节自动控制原理图

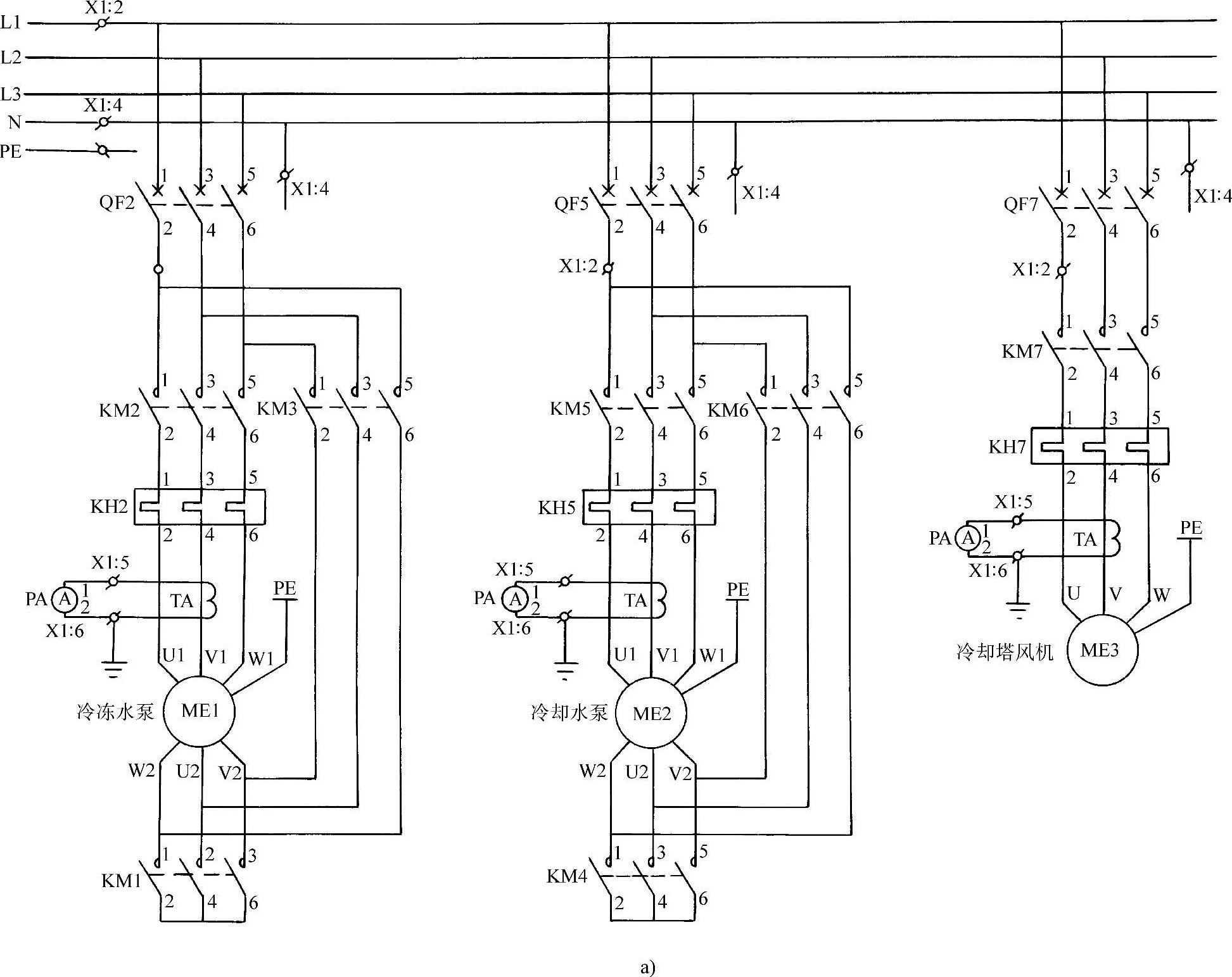

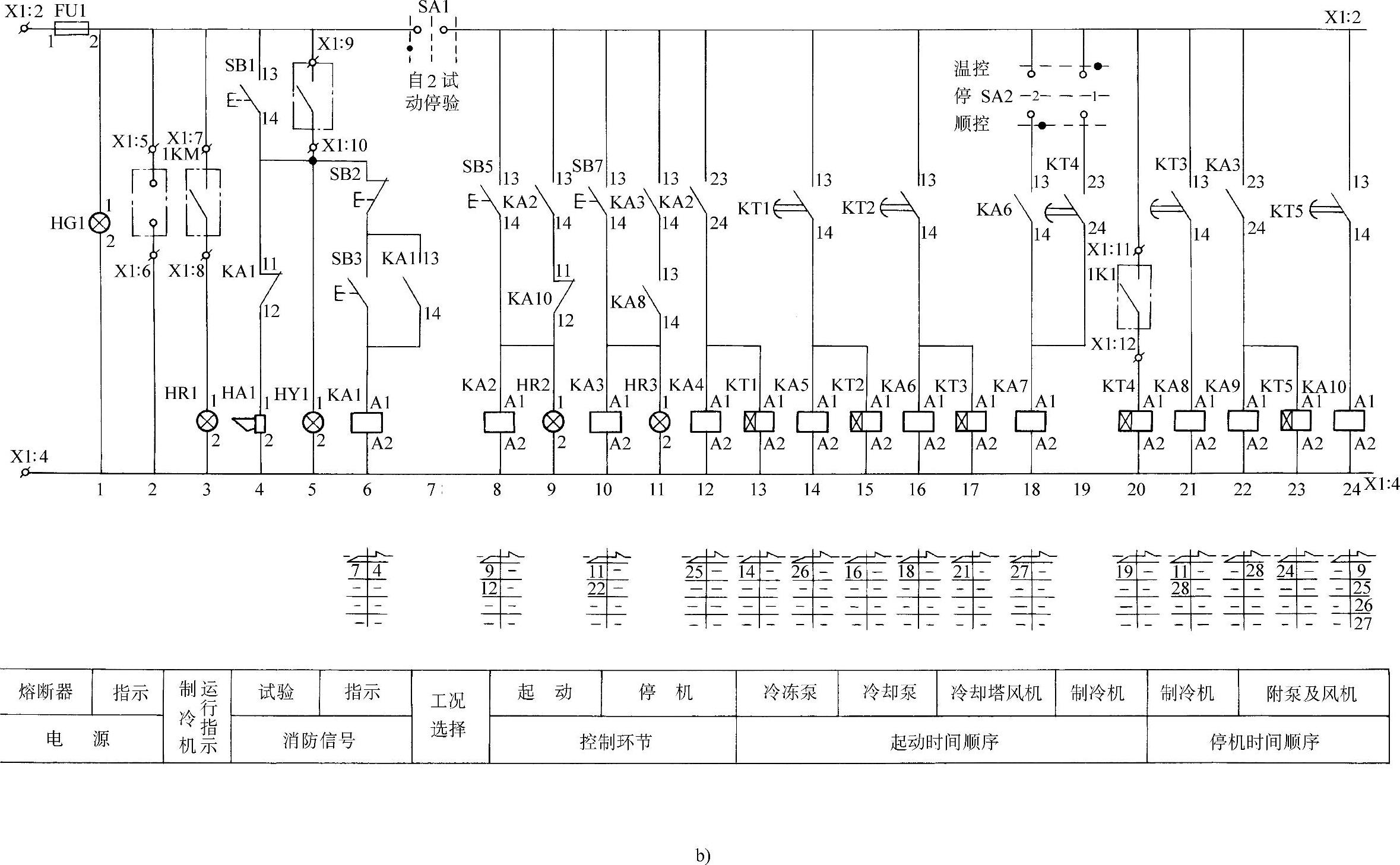

a）主回路 b）控制原理图（一）
图12-9 一台制冷机一套附泵系统顺时控制及冷却水温度调节自动控制原理图（续）
c）控制原理图（二）

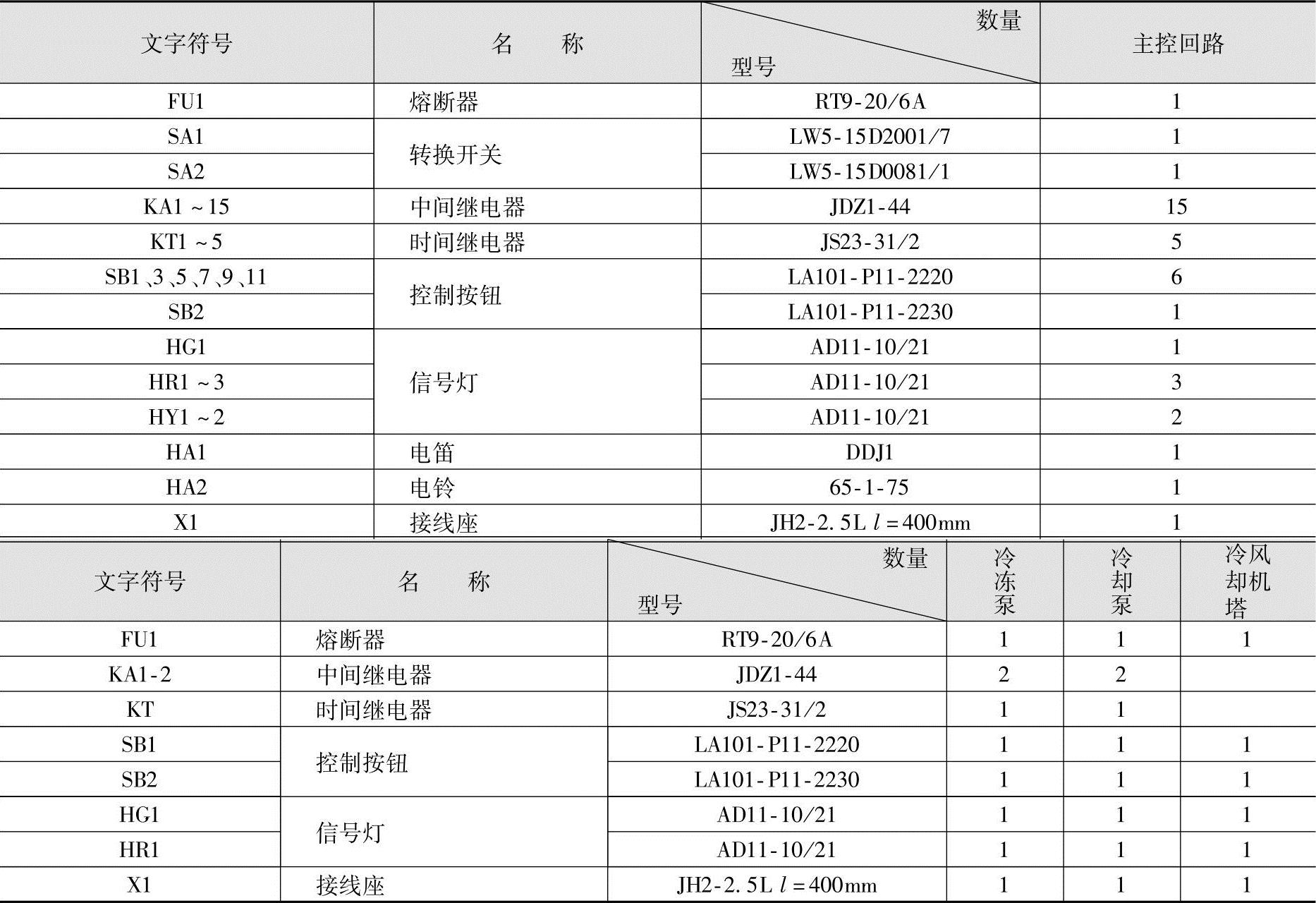

表12-3 主要电气元件表
注：1.电路中遥控点表示预留计算机控制节点。
2.电路中接线座X1-1、2号短接，X1-3、4号短接。
3.KT3延时时间大于KT4延时时间。
（3）在冷冻水回水管路上和冷却水供水管路上分别设置水流开关，作为制冷机起动的联锁条件。
（二）调节控制原理
1.系统起动程序为冷冻水泵、冷却水泵、冷却塔风机、制冷机。停机程序为制冷机、冷冻水泵、冷却水泵、冷却塔风机。为了系统控制程序的可靠，冷冻水流开关和冷却水流开关的接点串接在冷冻机起动的出口继电器回路里，使之与附泵联锁。
2.调节及自控系统
（1）系统采用220V交流电源，调节控制部分采用经TC变压后的24V交流电源。
（2）系统中冷却水回水温度采用EVF020/40型温度传感器01，将水温信号变为电信号送到ES-RL11型连续式定值调节器02中，调节器输出为连续的P或PI信号，对系统冷却水回水温度进行调节。设置回水温度为T0，对应调节器输出电压为0V，偏差为0，当偏差为正值时，输出信号则控制二步继电器ESRM动作，其接点1K1遥控冷却塔风机的启停状态；当偏差为负时，则改变电动阀05（带定位器）EGSVD的开度，调节送入冷却塔的水量。同时由指针温度显示器03，型号FA1 T020/40，用其显示探测部位的回水水温。
（3）系统中冷冻水差压采用P74JA型差压控制器06测量压差，并用其接点控制电动阀07的开度，使系统保持稳定。
（三）控制回路分析（见图12-9）。
1.当控制电源有电时HG1点亮，且说明FU1完好。2回路中接线座（X1∶5-X1∶6）为计算机预留接点。3回路1KM常开点为制冷机运行接触器引来的常开点。
2.4回路中SB1为消防信号试验按钮，按动SB1时电笛HA1响鸣，信号灯HY1点亮。当外引火警信号接点（X1∶9-X1∶10）接通时，HA1和HY1同时工作报警，这时可按动SB3使中间继电器KA1吸合，其接点KA1（11-12）打开可消音。再按动SB2使KA1失电，可知火警是否解除，如HA1响鸣则火警未解除。
3.转换开关SA1可决定系统的工作状态，也可使系统停车。现将其打在自动位置上，前述已讲到，本电路采用程序控制，并由出口继电器完成电动机的自动起动。
4.控制环节 SB5是系统启动的主令开关，SB7是系统停车的主令开关。
（1）系统启动，按动8回路的SB5，中间继电器KA2得电吸合且自保，其12回路的常开点KA2（23-24）闭合，接通KA4和KT1且KT1开始延时。25回路的常开点KA4（13-14）闭合，使出口继电器KA11吸合，发出冷冻泵的起动指令。
KT1延时到达后，其14回路的常开点KT1（13-14）闭合，接通KA5和KT2，且KT2开始延时。26回路的常开点KA5（13-14）闭合，使出口继电器KA12吸合，发出冷却泵的起动指令。
KT2延时到达后，其16回路的常开点KT2（13-14）闭合，接通KA6和KT3，且KT3开始延时。设SA2打在顺控位置上，18回路的常开点KA6（13-14）闭合，使KA7得电吸合，其27回路的常开点KA7（13-14）闭合，使出口继电器KA13吸合，发出冷却塔风机起动指令。
KT3延时到达后，其21回路的常开点KT3（13-14）闭合，使KA8吸合，其28回路的常开点KA8（23-24）闭合，使出口继电器KA14吸合（水流开关接点F1、F2已闭合），发出制冷机的起动指令。
（2）系统停车 按动10回路的SB7，KA3吸合，由于KA8已吸合，KA3（13-14）闭合自保。其22回路的常开点KA3（23-24）闭合，使KA9和KT5得电且KT5开始延时。28回路的常闭点KA9（11-12）打开，切断了KA14的得电回路，解除了制冷机的起动指令。
KT5延时到达后，24回路常开点KT5（13-14）闭合，KA10得电吸合，其9、25、26、27回路的常闭点打开，使KA2、KA11、KA12、KA13失电，解除了冷冻泵、冷却泵、冷却塔风机的起动指令并使前述继电器复位，准备再次起动。
控制环节中的启动和停车的程序符合系统要求的起动、停车程序，可安全运行。
5.报警环节
（1）按动SB11时电铃HA2响，指示灯HY2点亮，说明报警装置完好，且线路正确。
（2）当冷冻水泵或冷却水泵因故障跳闸时，KM3（X1∶16-X1∶17）、KM6（X1∶18-X1∶19）引入接点复位闭合，接通HA2和HY2回路，发出声光信号报警，这时按动SB9可解除HA2报警。
6.电动机（附泵系统）的运行
（1）冷冻泵采用
-△起动，与图12-6基本相同，这里只说明一下不同点。
1）系统工况由转换开关SA1决定，手动时则由SB1和SB2控制起停。自动时则由信号出口继电器KA11的常开点（X1∶9-X1∶10）控制，如采用计算机控制，也由该点引入起动信号。
2）该系统没有单独设置消防控制信号，则由前述控制环节统一设置。
（2）冷却泵同冷冻泵，
-△起动，由出口继电器KA12控制。
（3）冷却塔风机采用接触器直接起动，设SA1为工况转换开关，自动起动由出口继电器KA13控制，或由计算机控制。
7.制冷机控制该图未给出。
