接地干线平面图的识读

四、接地干线平面图的识读

作为工业厂房其接地干线的设置一般可分两个部分，即室外和室内，并且这两个部分是连为一体的。锅炉房接地干线平面布置图局部见图5-21。由图可知：

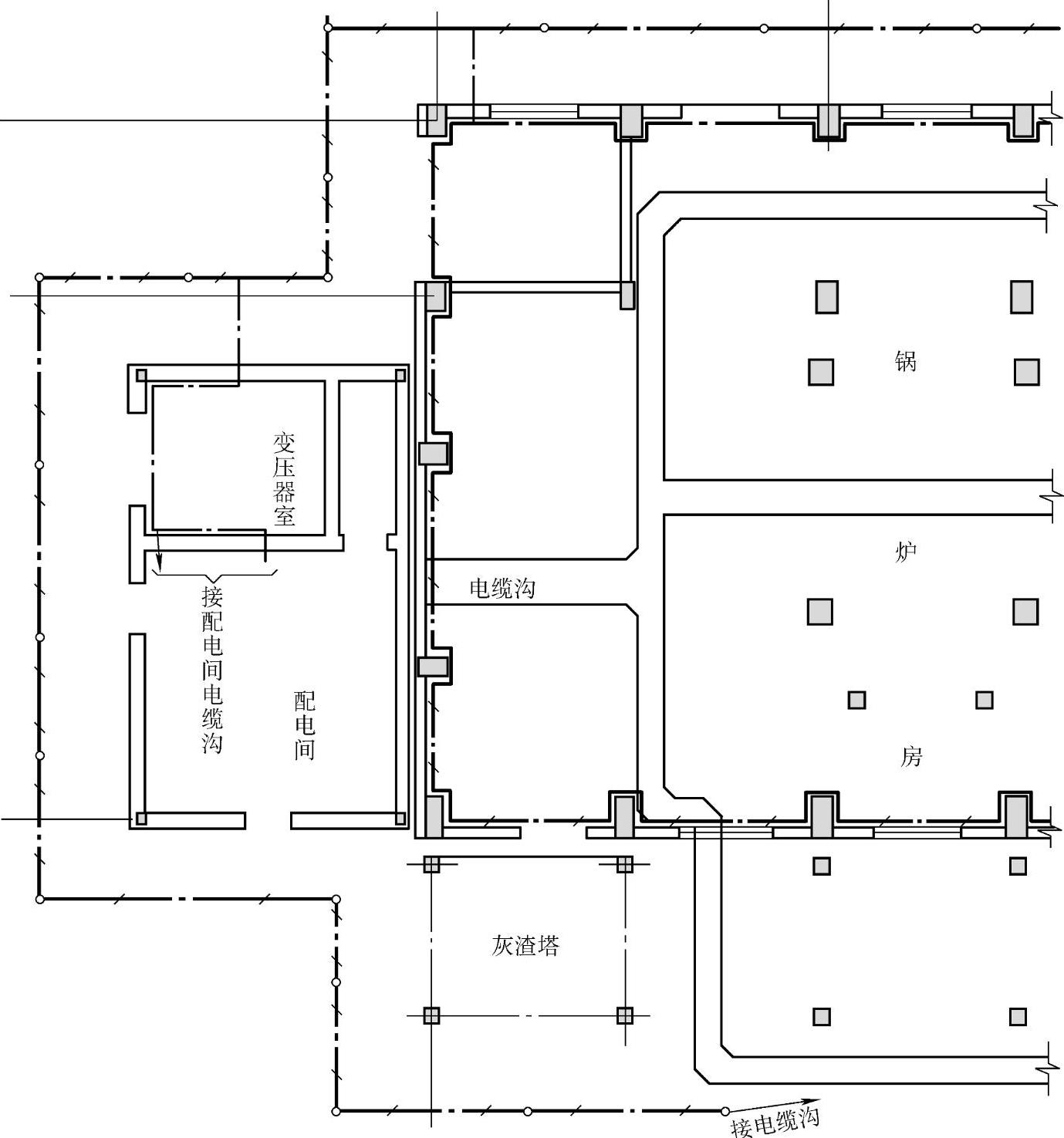

图5-21 锅炉房接地干线平面布置图（局部）

说明：

1.室外接地干线距厂房等建筑物2m，埋深-1.35m，与沟道交叉处理于沟道下，室内接地干线沿墙敷设高0.3m，过门处绕下于地面抹面内，且均应构成完整的电气通路。

2.屋外50m烟囱的防雷接地，详见土建有关施工图样。

3.凡交流电力设备如电动机、配电盘、控制箱照明箱、电缆水煤气管等设备的金属外壳均应可靠接地，并按“电力设备接地技术规程”及有关规定进行施工。

1.接地干线的室外部分距厂房2m，埋深3.5m，与沟道交叉时埋于沟道的下面。

2.接地干线的室内部分是沿墙柱明设的，距地0.3m，过门口处埋于地面抹灰面下面。

3.室内、室外部分有四处连接，并将室外部分引入变压器室0.3m标高的墙上，然后引入配电室的电缆沟内，同时将室外部分引入锅炉房及室外的电缆沟内。

4.接地干线的材料全部用4×40的镀锌扁钢。

5.交流电气设备、电动机、配电盘柜箱、电缆金属护套护层、金属管路及设备金属外壳、锅炉本体及金属构架均应可靠接地。
