照明平面图的识读

三、照明平面图的识读

图5-3是该小型锅炉房的照明平面图，图中内容有以下几个方面。

图5-2 动力平面图

a）生活区动力

图5-2 动力平面图（续）

b）锅炉房动力 c）按钮箱门大样图

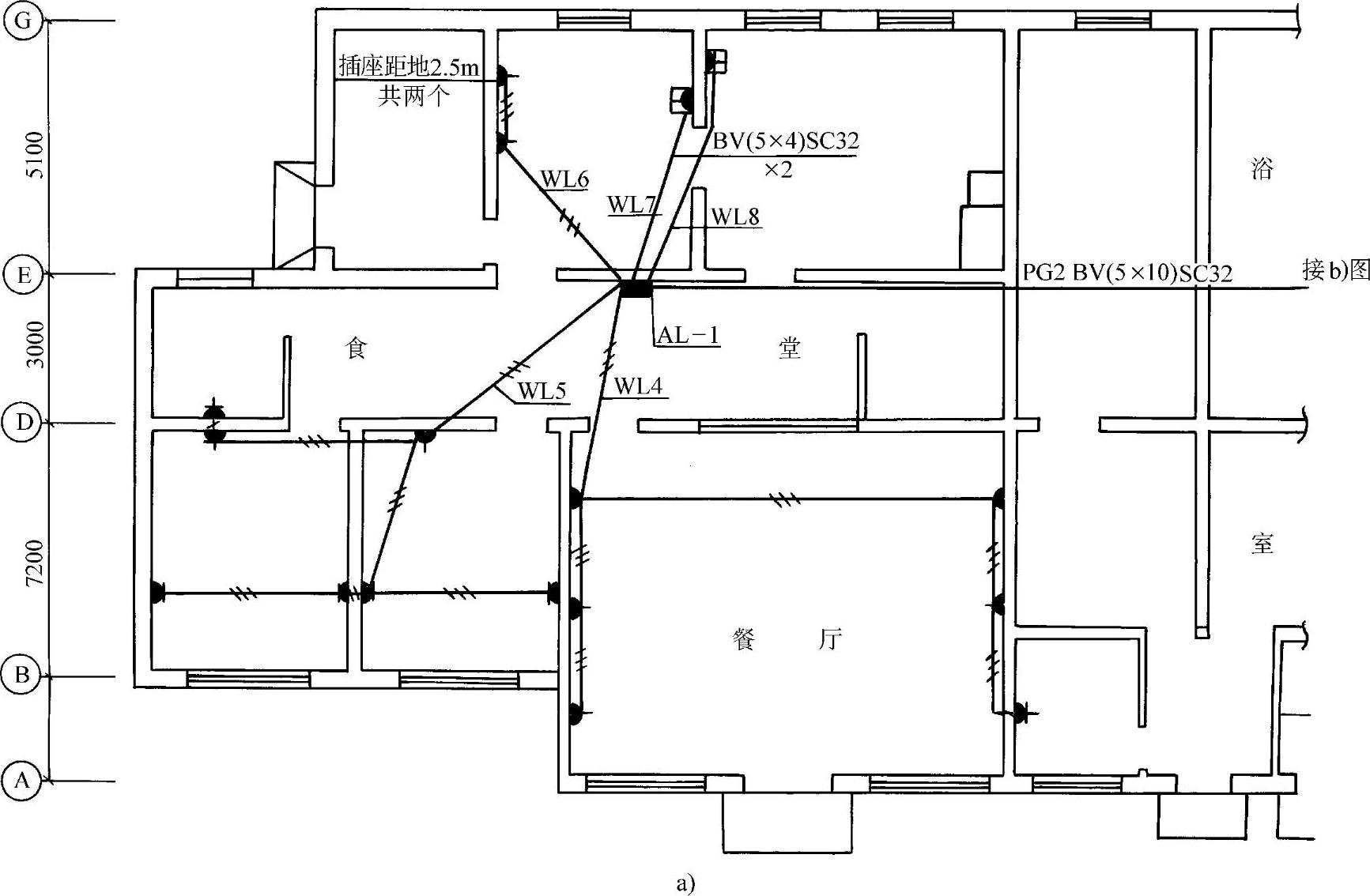

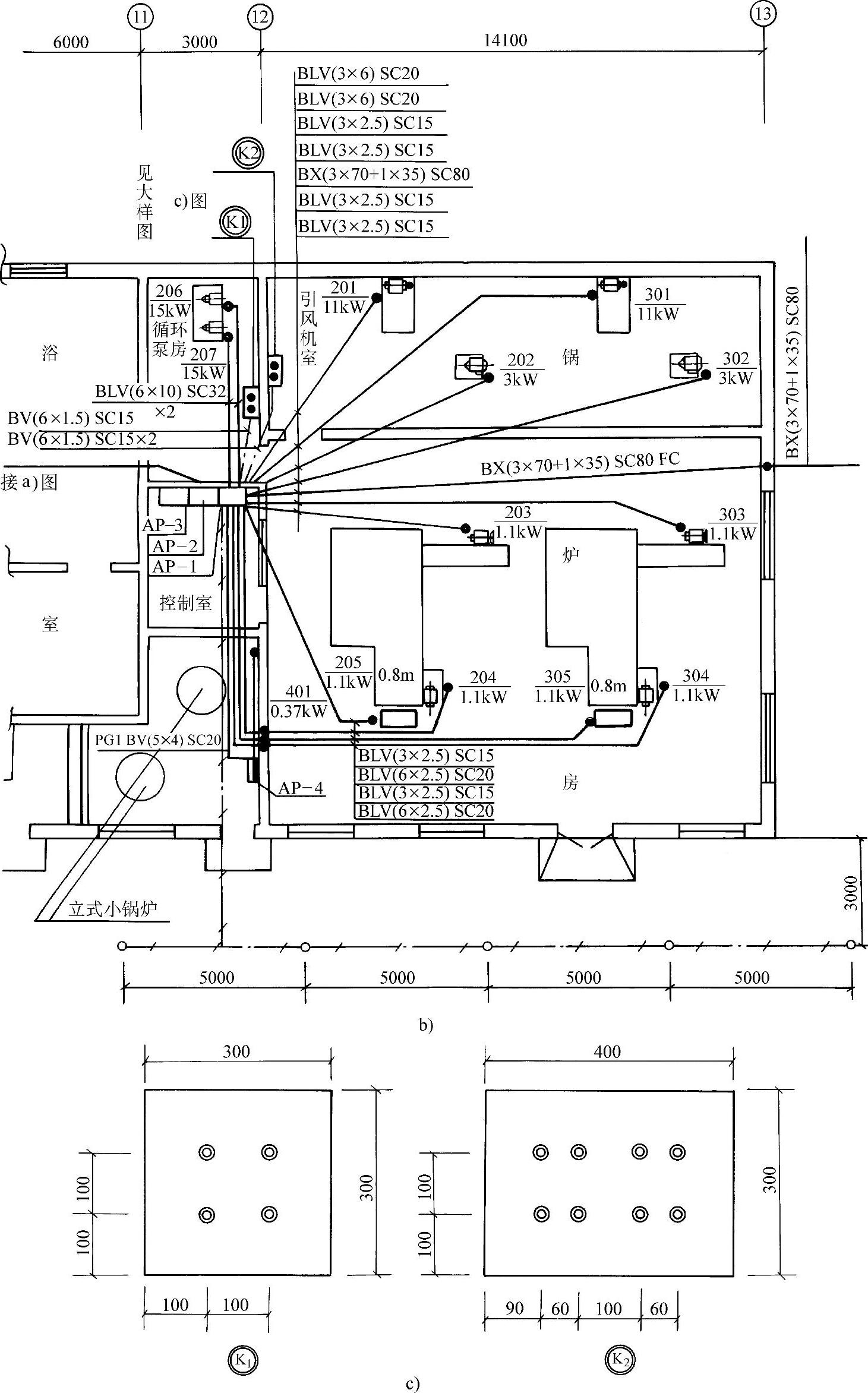

图5-3 照明平面图

a）生活区照明 b）锅炉房照明

1.锅炉房采用弯灯照明，管路由AP-1埋地引至（12）轴3m标高处沿墙暗设，灯头单独由拉线电门控制。该回路还包括循环泵房、控制室及小型立炉室的照明。

2.食堂的照明均由AL-1引出，共分三路，其中一路WL1是浴室照明箱AL-2的电源。浴室采用防水灯，导线、管路见系统图的标注，其他内容读者自行分析。

最后说明一点，小型锅炉房均有较高的烟囱，一般设在引风机侧，并装设避雷针，接地网可与保护接地共设，接地电阻≤4Ω，图中未标出，这是设计者的笔误。
