弱电系统的识图

本工程的弱电系统仅包括火灾报警、广播及电话系统，其中火灾报警和广播设立机房，电话则为市内直拨电话，不设机房。表4-5是该项工程弱电系统的设备材料表及设计说明，概括主要弱电设备、材料、安装要求、管线敷设方式及弱电部分图例。

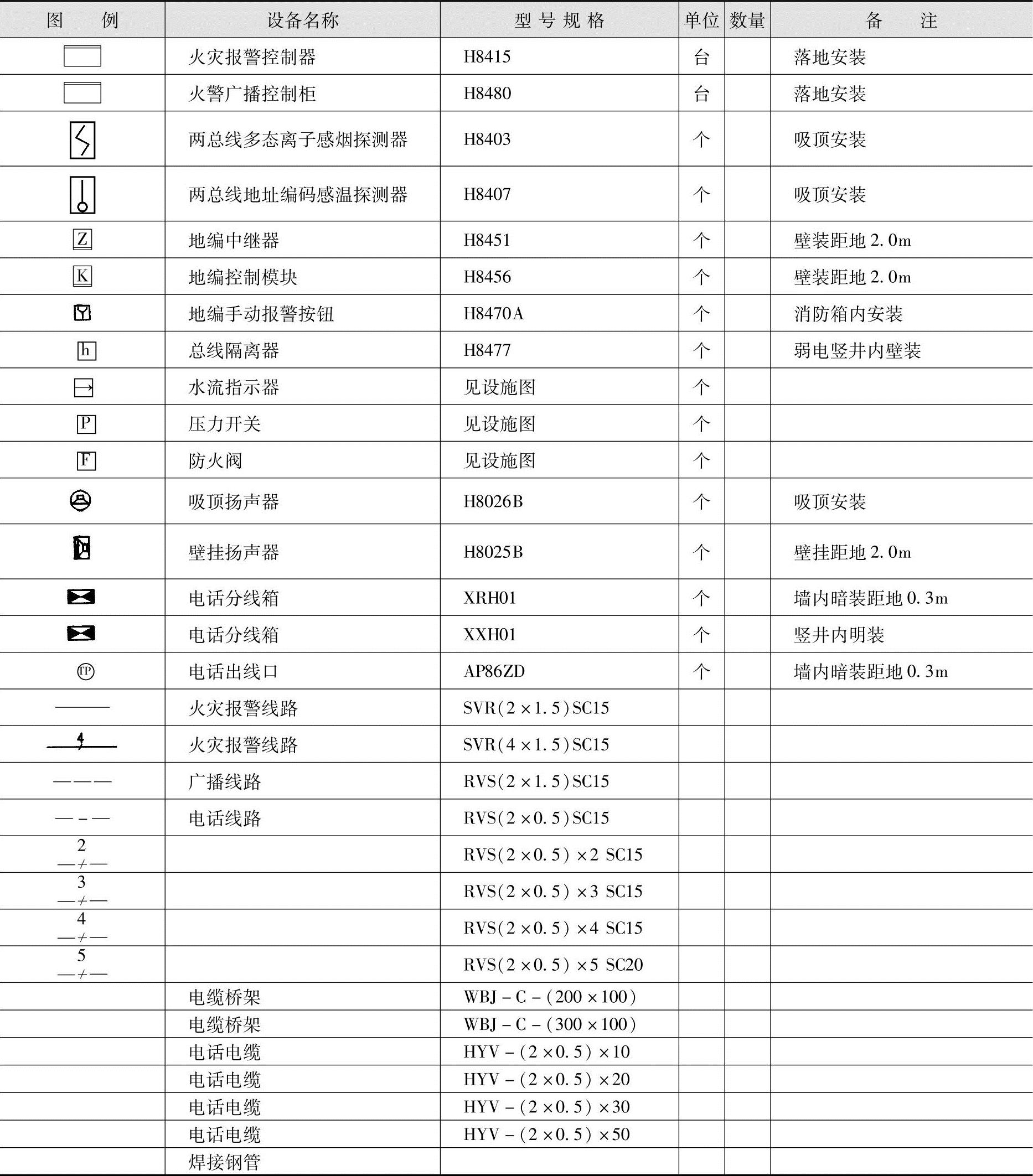

表4-5 设备材料表

设计说明

1.本工程设计范围包括火灾报警，广播及电话系统。

2.火灾报警系统选用国营四○四厂生产的H8400系列智能型火灾报警设备。在首层消防中心设一台H8415型控制柜用以实现火灾报警与联动控制。

3.与火灾报警控制柜并列安装一台H8480型火警广播柜。广播输出线按楼层分路，平时作正常广播，火警时自动切换为火警广播。

4.楼内电话系统电缆接引自厂区院内交接箱，电话接线序号及话机选型由甲方确定。

5.各系统干线线路沿电缆竖井或电缆桥架内敷设，分支线路均为钢管暗配线。

6.其他具体施工做法与要求，请参见有关国标、华北标准图集及设备安装说明书。
