弱电平面图的识读
弱电平面图包括火灾报警、广播和电话三个系统。弱电平面图的识读基本同照明平面图，主要是设备元件的布置、管线的敷设、管线上下的联络以及安装方式等。
（一）地下室弱电平面图
图4-24是地下室弱电平面图。由图可知：
1.电话电缆HYV（2×0.5×50）穿钢管φ40mm分两路埋于地下-1.00m引入至大厅内沿⑥轴的电缆桥架（标注为
引到弱电竖井上翻到顶层，见竖井左数第一上引标注HYC（2×0.5×50）×2。
2.弱电竖井左数第二上引标注为SVR（6×1.5）SC20，此线由⑤轴A点引下至地下二层A点，见图4-24b，这是系统图中直接引至AP-0-5空调机组控制柜那个回路。
3.弱电竖井左数第三上引标注为SVR（6×1.5）SC20，此线由④轴楼梯间B点经管线SVR（6×1.5）SC20埋于顶板引下至地下二层B点，见图4-24b，这是系统图中直接引至AP-0-2消防水泵电控柜的那个回路。
4.弱电竖井左数第四上引标注为SVR（4×1.5）SC15，这是地下室火灾报警回路，由弱电竖井引至消防中心火灾报警控制柜的。地下室火灾报警探测器、报警按钮的布置见图4-24。
大厅布置感温探测器16只，楼梯间和电梯底坑布置感烟探测器2只，在C、D、E点布置报警按钮3只，并从④轴F点将管线引下至地下二层F点布置报警按钮1只，同时在地下二层的F点、A点布置控制模块2只，管线均由上引下，元件的连接是与系统图对应的。管线均采用钢管埋于顶板。因吊顶，探测器等元件及引线同吊顶上照明灯具。
5.弱电竖左数第五上引标注为RVS（2×1.5）SC15，这是地下室广播回路，图中用虚线表示，由竖井引至消防中心广播柜。图中共设壁挂扬声器六只，其中一只设在地下二层A点，管线由一层D点引下。管线均采用钢管埋于顶板或墙内。
（二）首层弱电平面图
首层弱电平面图见图4-25。由图可知：
1.H8415和H8480柜安装于消防中心内，并在标高3.3m处设桥架将柜与弱电竖井沟通，桥架标注CT（200×100）-ACC/（3.300m），经桥架和竖井内桥架将火灾回路送至各层。
图4-24 地下室弱电平面图

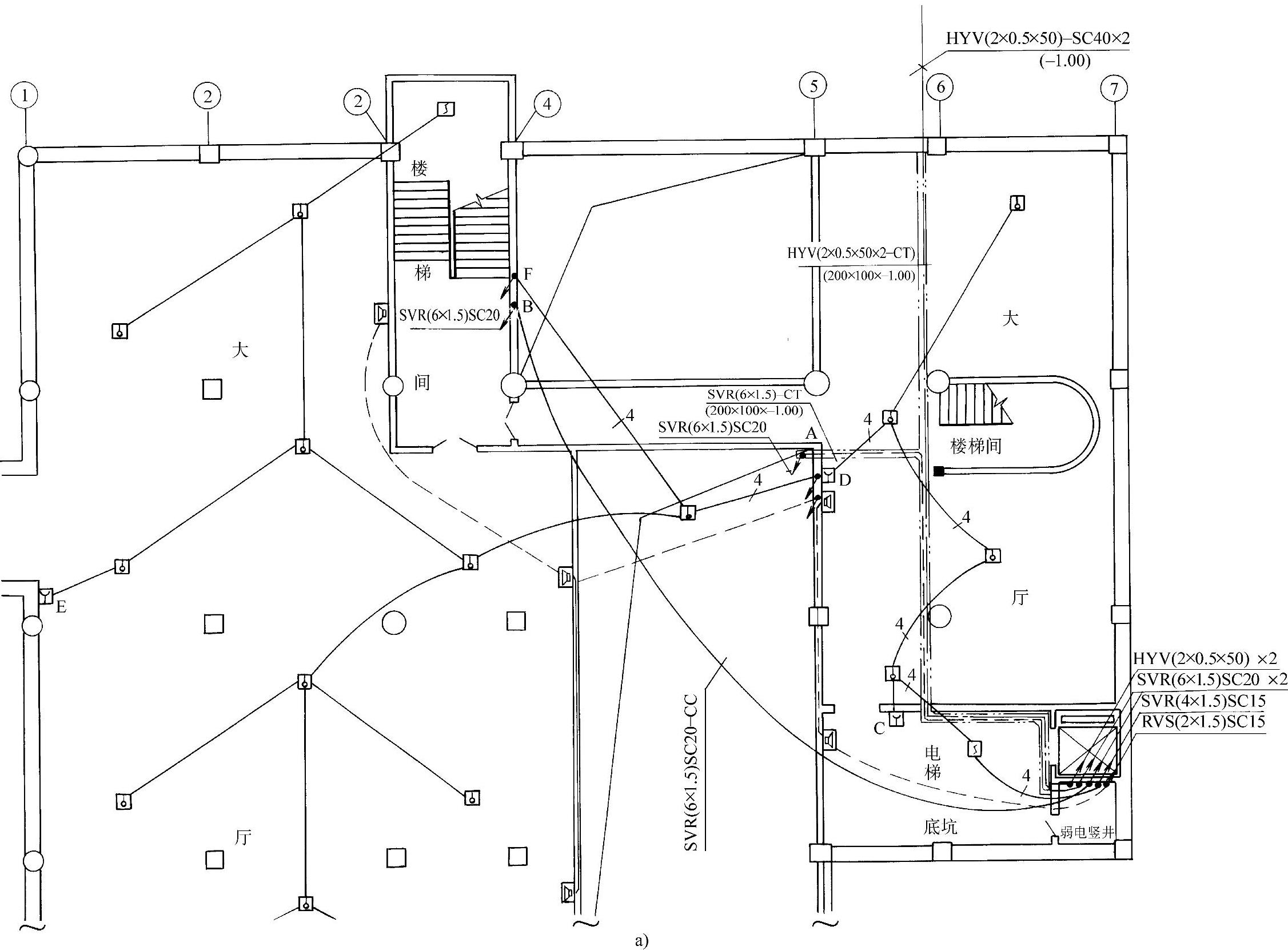

a）地下一层
图4-24 地下室弱电平面图（续）

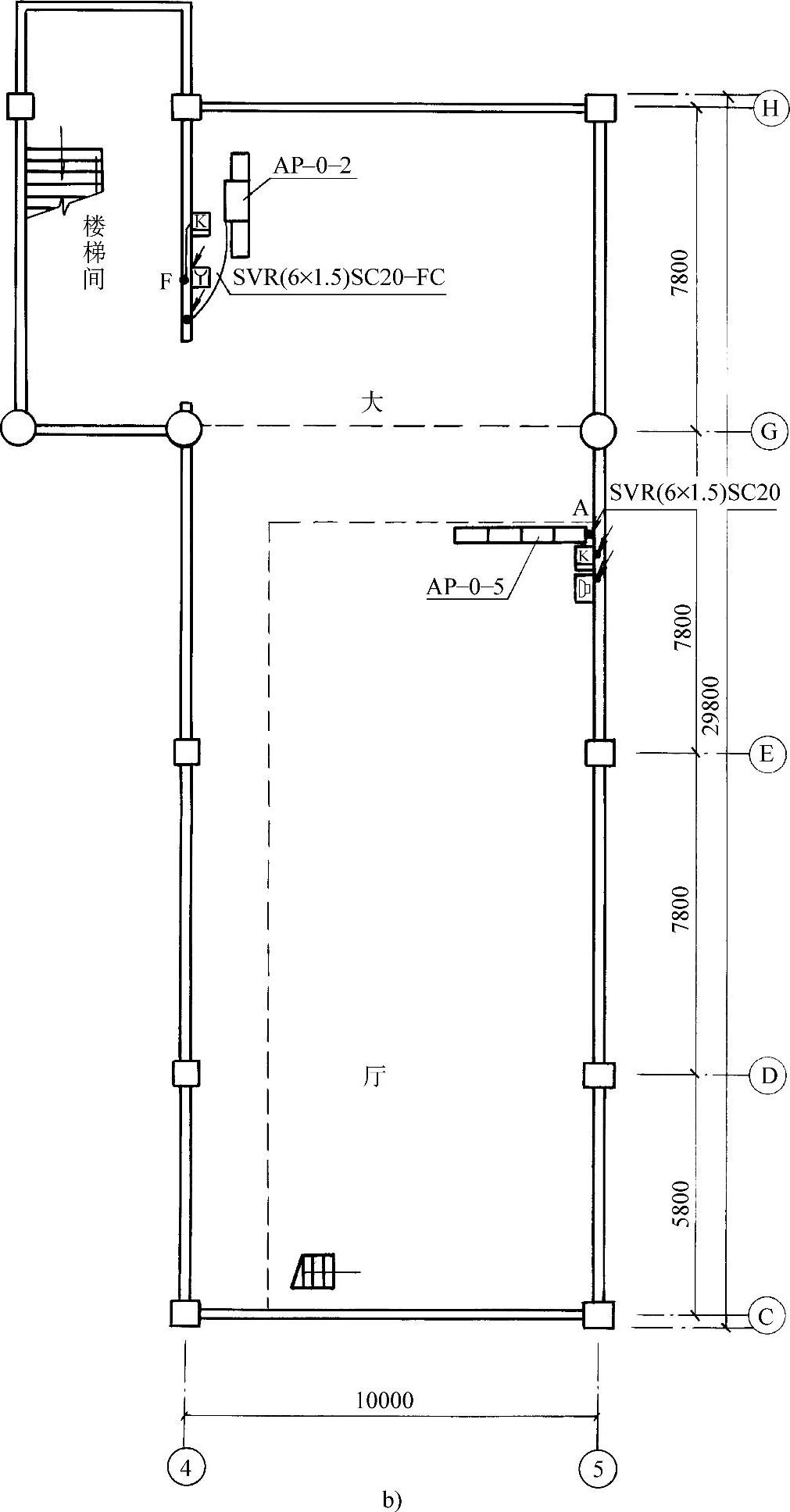

b）地下二层
2.由弱电竖井的桥架内引出火灾报警回路至电梯厅的感烟探测器，然后至右大厅、消防中心、走廊、配电室、中大厅、左大厅和传达室，共设感烟探测器19只；于设备间设控制模块一只，以及与走廊分别设置压力开关、水流指示器和防火阀各一只；同时在③轴A点、G轴B点、E/2轴C点、D轴D点设手动报警按钮各一只并将其装于消火栓箱内。此平面图应对照给水专业图样，与自动喷淋平面图对应。管线布置均为钢管暗设于顶板内。与系统图对照应相同。
3.由弱电竖井的桥架内引出广播回路（见图中虚线）至电梯厅的吸顶扬声器，然后经右大厅、走廊、中大厅和左大厅，共设吸顶扬声器8只、壁挂扬声器4只。管线同前，布置与系统图对照相同。

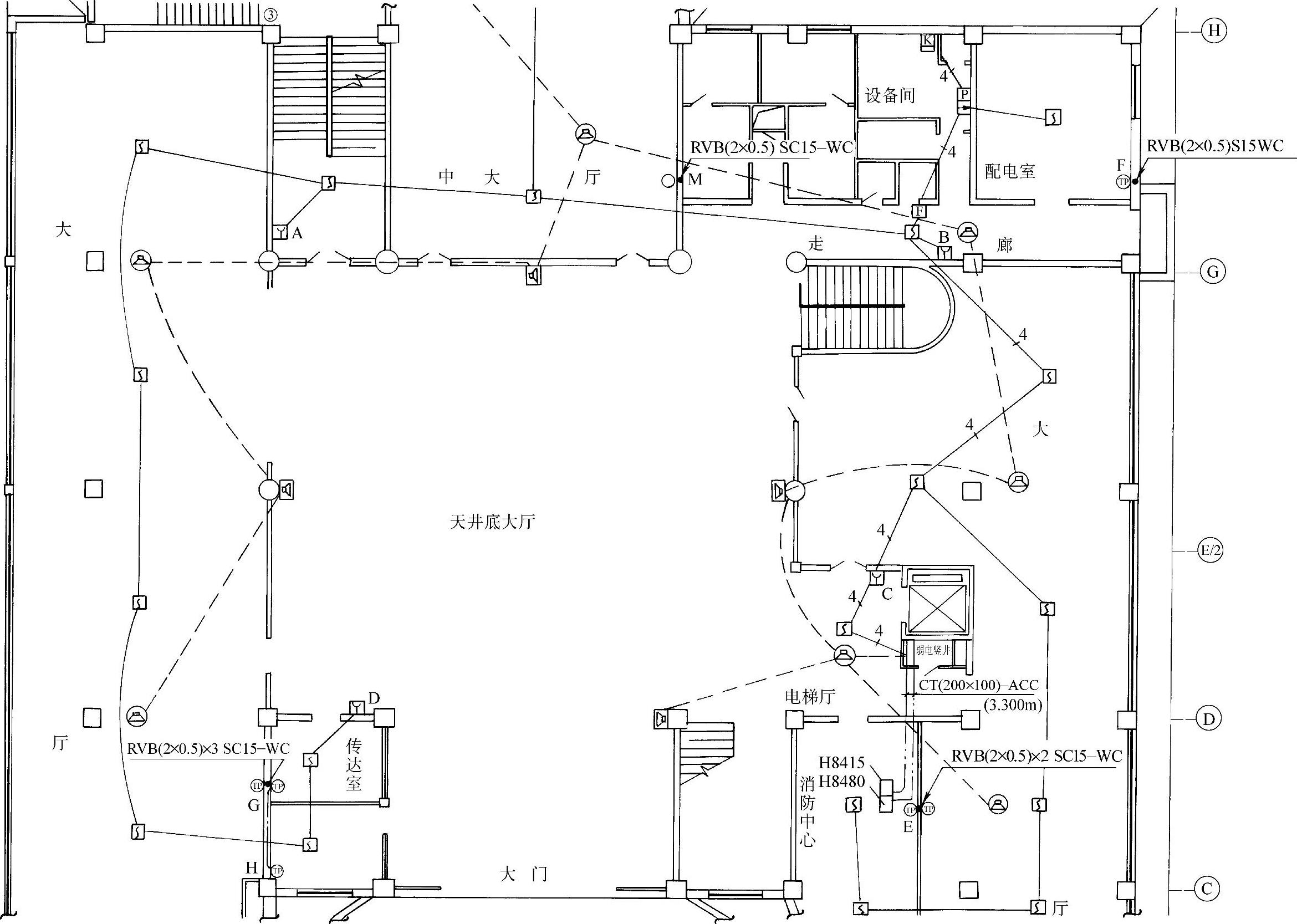

图4-25 首层弱电平面图（局部）
4.图中消防中心E点、配电室F点、传达室G点、⑤轴M点及③轴H点设电话插孔，共设7部电话，管线均由二层引来，标注为RVS（2×0.5）SC15-WC。
5.图4-26为首层弱电竖井及消防中心平面图。由图可知，弱电竖井内有由地下室引来的电话电缆HYV-（2×0.5）×50两路并引至二层。另外电缆桥架是用φ10mm圆钢吊杆吊挂的，圆钢吊杆埋注在混凝土顶板上，竖井内桥架一直设到顶层。从二层开始在竖井内安装电话分线箱，明装距地板500mm，电话电缆引入后直接接入。两台柜安装距后墙900mm，距D轴1950mm，10#槽钢作为基础框架。

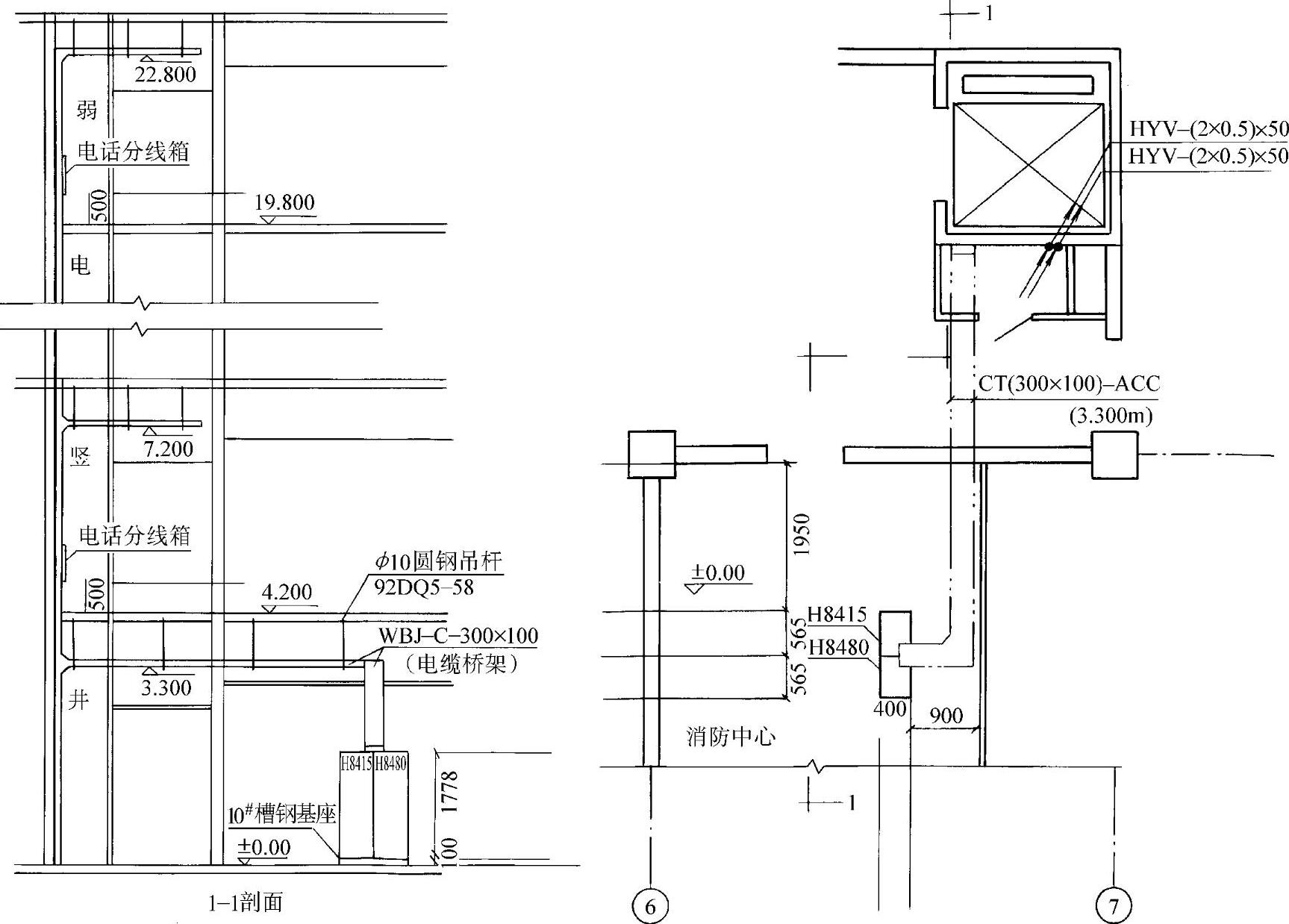

图4-26 首层弱电竖井及消防中心平面图
（三）二层弱电平面图
二层弱电平面图见图4-27。由图可知：
1.从弱电竖井设置电缆桥架沿D轴方向于首层吊顶内引至电话分线箱AT-2-2，标注为
，这里一定要注意该桥架是设在首层吊顶内而上翻至分线箱的，分线箱暗装距地平0.3m。
2.从竖井内的桥架上引出管线至电梯门厅的感烟探测器，然后从这里将火灾报警回路引至大厅各处共三路，设感烟探测器18只（系统图中为二支路16只，数量不符，记录后通知设计）；在设备间设控制模块一只、流水指示器一只与走廊防火阀联锁。在A、B、C、D点设手动消防报警按钮4只于消火栓箱内。
图4-27 二层弱电平面图
3.从竖井内桥架内引出广播管线至电梯门厅1#扬声器，然后再引至走廊，共设5只吸顶扬声器（系统图中是6只，与设计联系）。
4.从竖井内AT-2-1电话分线箱共接出①～④4个电话支路，管线沿地板地敷设，同时在①支路的E点，③支路的F点（⑧轴）、④支路的M点（⑤轴）用RVB（2×0.5）×2SC15-WC将管线引下至首层对应点上（见图4-25）。
5.从AT-2-2电话分线箱接出⑤～⑦支路，并在③轴G点将管线引下至首层对应点G上（见图4-25），所有电话电线盒均暗装于墙上，距地0.3m。
（四）三～六层弱电平面图
三～六层弱电平面布置基本相同，这里仅列出三层平面图，没有上下穿越的管线，只是在三层和六层的弱电竖井和强电竖井内设置了一只感烟探测器，见图4-28中A点、B点，手动报警按钮位置不变，四～六层的AF-4-2，AT-5-2、AT-6-2电话分线箱位置改在了D轴上。其他不变，读者可自行分析。
（五）七层弱电平面图
七层弱电平面图见图4-29。七层的火灾报警回路同样是直接由竖井管线直接引出，在机房、楼梯间、水箱间各设感烟探测器一只，并在楼梯间设手动报警钮一只，在电梯机房设控制模块，与电梯电源联锁。
从竖井管线直接引出广播回路，在楼梯间设壁挂扬声器一只。七层不设电话。
弱电竖井内由六层竖井桥架引出管线，其中RVS（2×1.5）SC15为广播回路，SVR（4×1.5）SC15为火灾报警回路。
（六）弱电竖井平面图
二～六层弱电竖井平面图见图4-30。
1.图4-30a为二层竖井平面，RVS（2×1.5）×4-CT为广播回路经竖井内桥架直接从首层消防广播柜引来并引上；SVR（4×1.5）×4-CT为火警报警回路经竖井内桥架直接从首层消防控制柜引来并引上。其中×4为四个回路，即三～六层的回路，二层引入后已接入二层的回路。
2.图4-30b为三层竖井平面，RVS和SVR的标注为×3，即引至四～六层的回路，三层引入后已接入三层的回路。
3.图4-30c为四层竖井平面，RVS和SVR的标注为×2，即引至五～六层的回路，四层引入后已接入四层的回路。
4.图4-30d为五层竖井平面，RVS和SVR的标注为×1（图中未标），即引至六层的回路，五层引入后已接入五层的回路。
5.图4-30e为六层竖井平面，RVS和SVR的标注仍为×1（图中未标），即引至七层的回路，七层的回路和六层的回路是并联的，即同一回路见系统图，即图4-25。
6.图中HYV为电话电缆回路，从室外经地下室引来为HYV-（2×0.5）×50×2即两根50对的电话电缆，AF-2-1分线箱用去20对，即标注为HYV-（2×0.5）×30，另根仍为HYV-（2×0.5）×50，继续上引。到三层后AF-3-1分线箱用去30对，第一根电话全用完，另根继续上引。到四层后AT-4-1用去20对，标注为HYV-（2×2.5）×30，继续上引。到五层后AT-5-1用去10对，标注为HYV-（2×0.5）×20，继续上引，到六层的AT-6-1分线箱全部用完。
至此，综合楼电气线路已全部讲完，由于我们找不到合适的图样，因此对保安系统、微机监控系统，有线电视系不再介绍。其中有线电视系统已在第三章做了初步介绍，只是系统较小，线路简单且不设置机房。
保安系统和微机监控系统，一般都设置机房，线路设置可是桥架、线槽、竖井及管线敷设，传感器、探测器、变送器的设置基本同火灾报警系统。机房一般设有电源柜、UPS柜、主机柜、监视屏、信号屏、电话总机柜及直拨电话、控制屏等。一般情况下，可按照明、动力、弱电系统有关读图方法以及第一章第二节的有关要点要求进行。

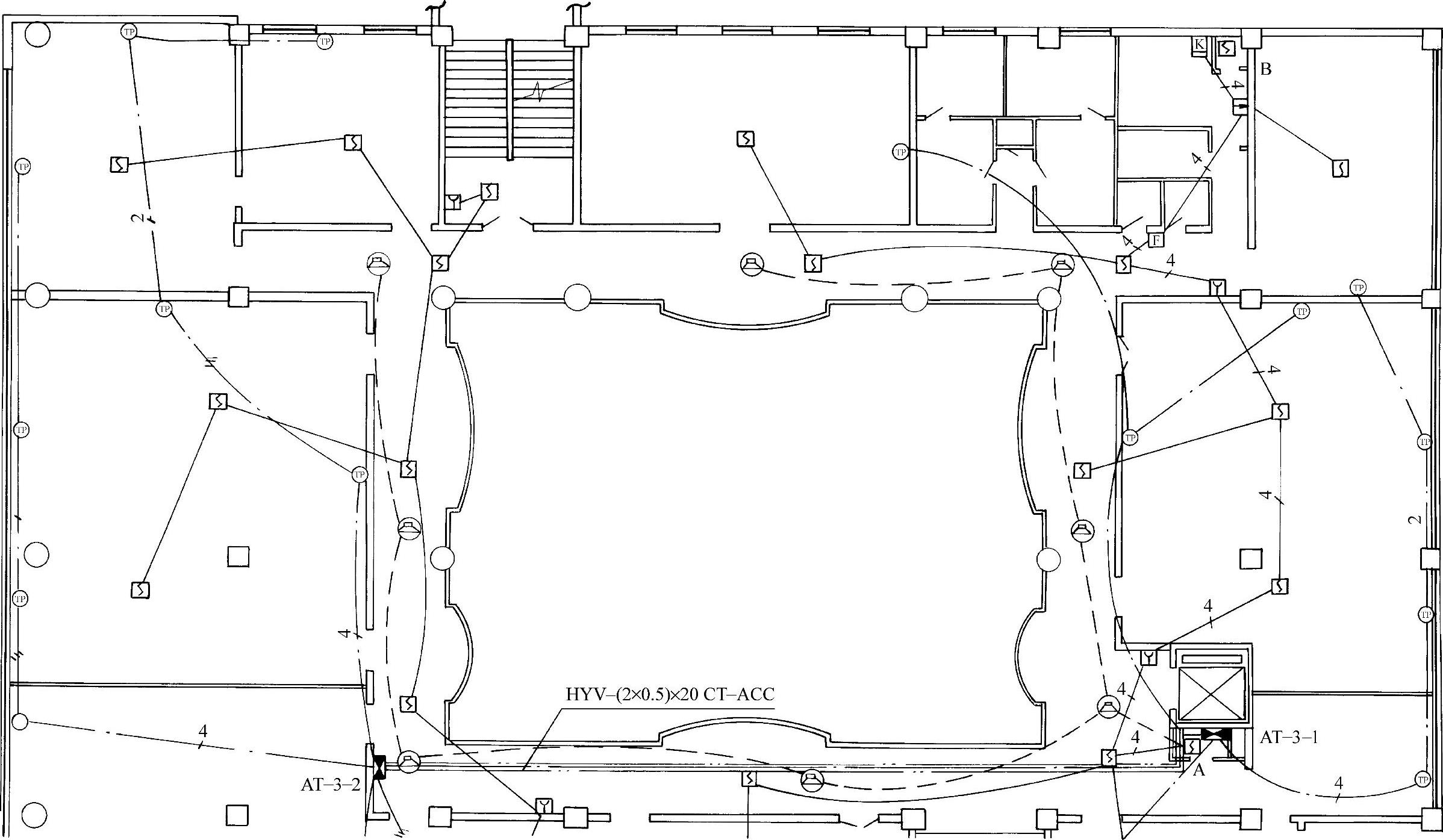

图4-28 三层弱电平面图（局部）

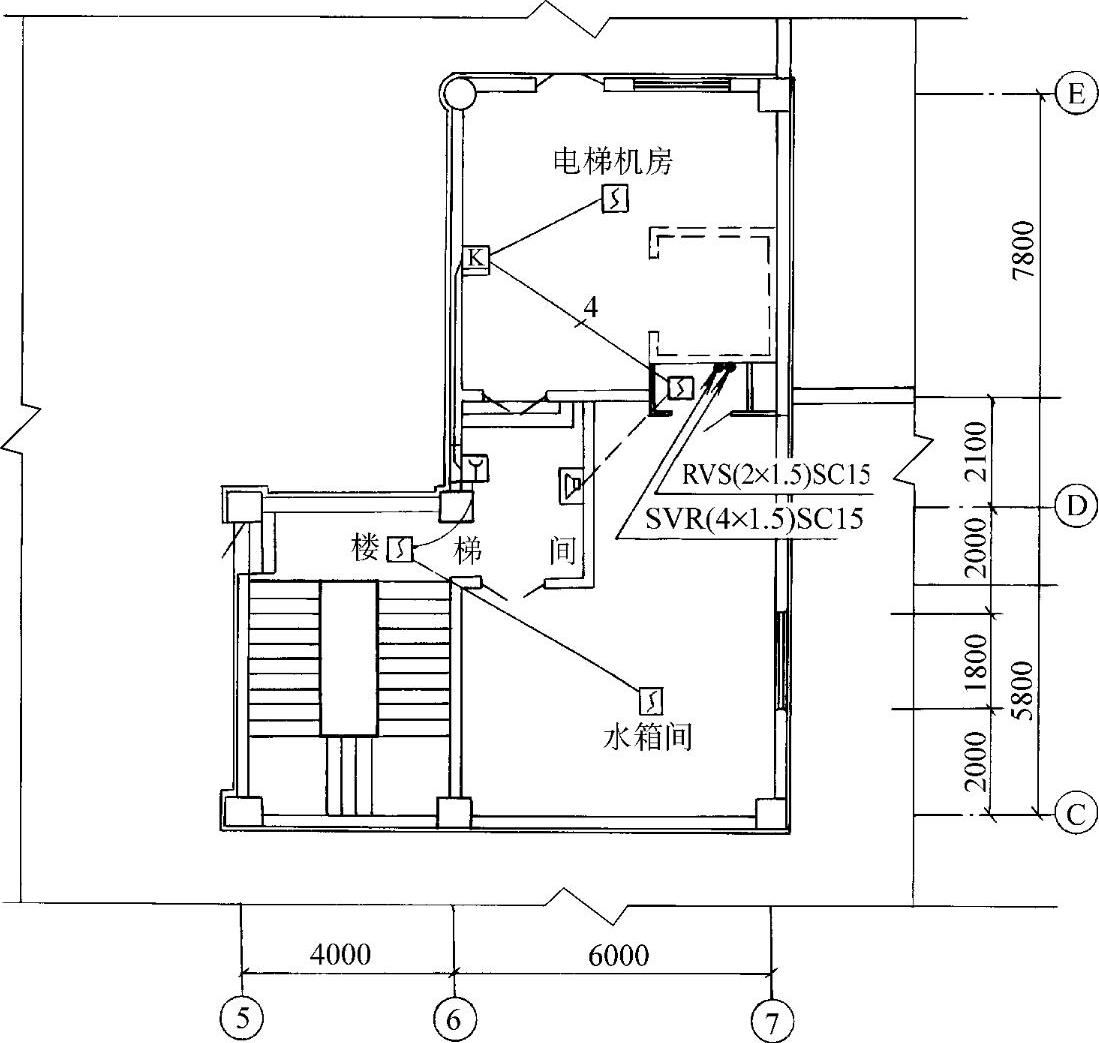

图4-29 七层弱电平面图
图4-30 弱电竖井平面图

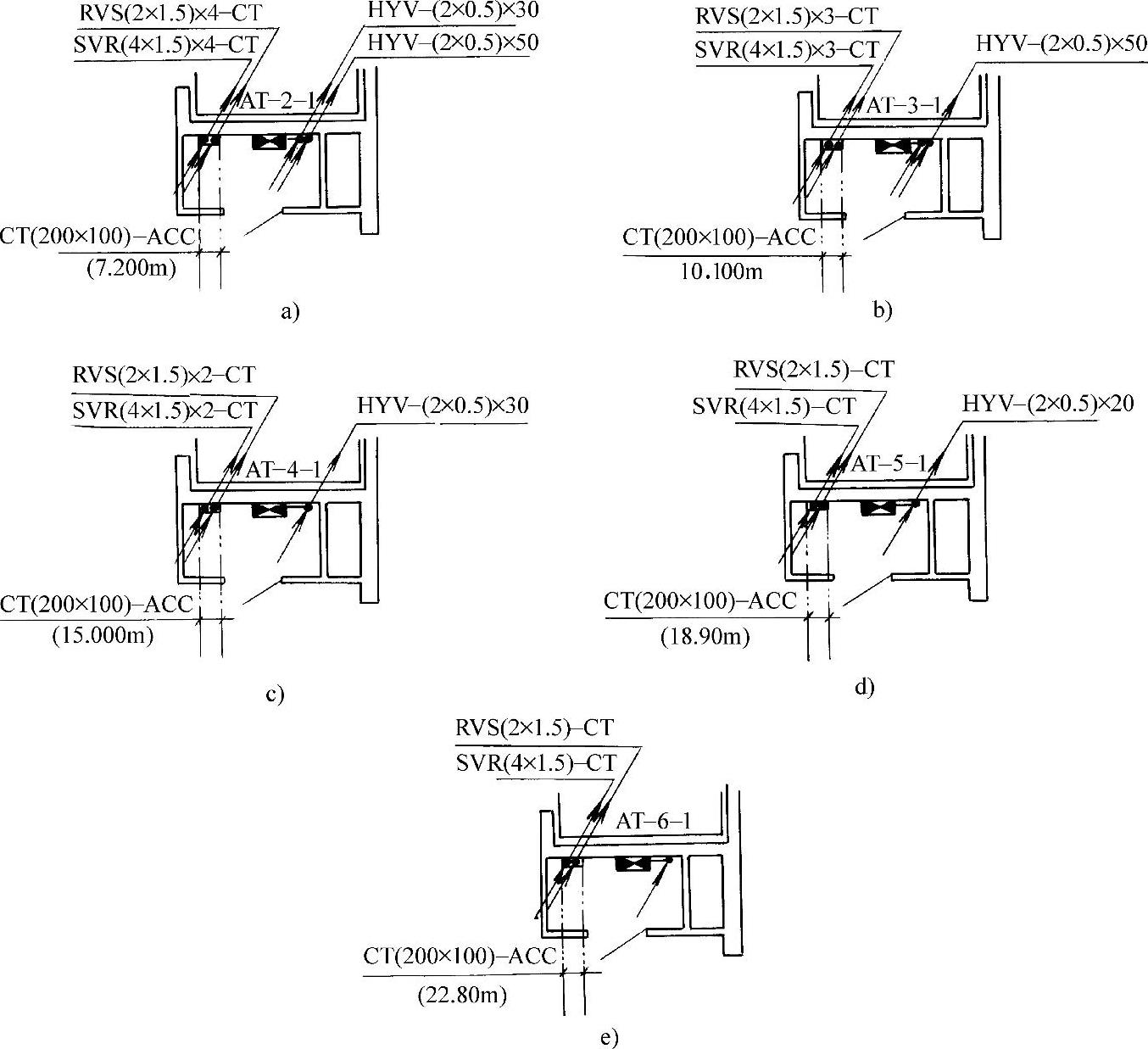

a）二层竖井平面 b）三层竖井平面 c）四层竖井平面 d）五层竖井平面 e）六层竖井平面
由上述读图方法可总结出以下几点：
1.系统图必须与平面图布置一致。
2.桥架、线槽、管线布置及引上引下位置各层应对应，线路必须形成回路。
3.导线根数及电缆线芯数应符合控制或使用的要求。
4.元件、设备的安装地点、标高、方式必须符合现场条件的要求。
5.详细阅读设计说明、元件设备材料表、图中文字说明及各种标注。
6.注意接地系统及接地电阻要求。
7.注意系统采用的保护方式及要求。
8.注意动力、照明、弱电之间的联系及功能的联锁。
9.注意火灾报警与消防给水系统的联锁关系。
10.注意弱电系统电源的取得以及机房的设置。
