六、终端杆组装图

六、终端杆组装图

终端杆是用在线路起始端位的杆型，它只承受一侧导线的拉力和自身的压力，同时它又是耐张段的一个耐张杆，还要承受事故后的冲击力。因此，终端杆结构复杂，除了加强自身的结构强度外，主要靠两侧的拉线来加强。终端杆一般为铁塔，图10-9是双杆型终端杆组装图，表10-10是材料表，该型可用于双回路电源的终端。

1.杆体主要由电杆、横担、拉线、卡盘组成，其中电杆和避雷线横担与前述基本相同，下面说明不同点。

（1）横担设置三层，用吊杆和抱箍固定。每层横担的端头悬挂绝缘子串，每侧三层绝缘子串作为一路电源进出线端。

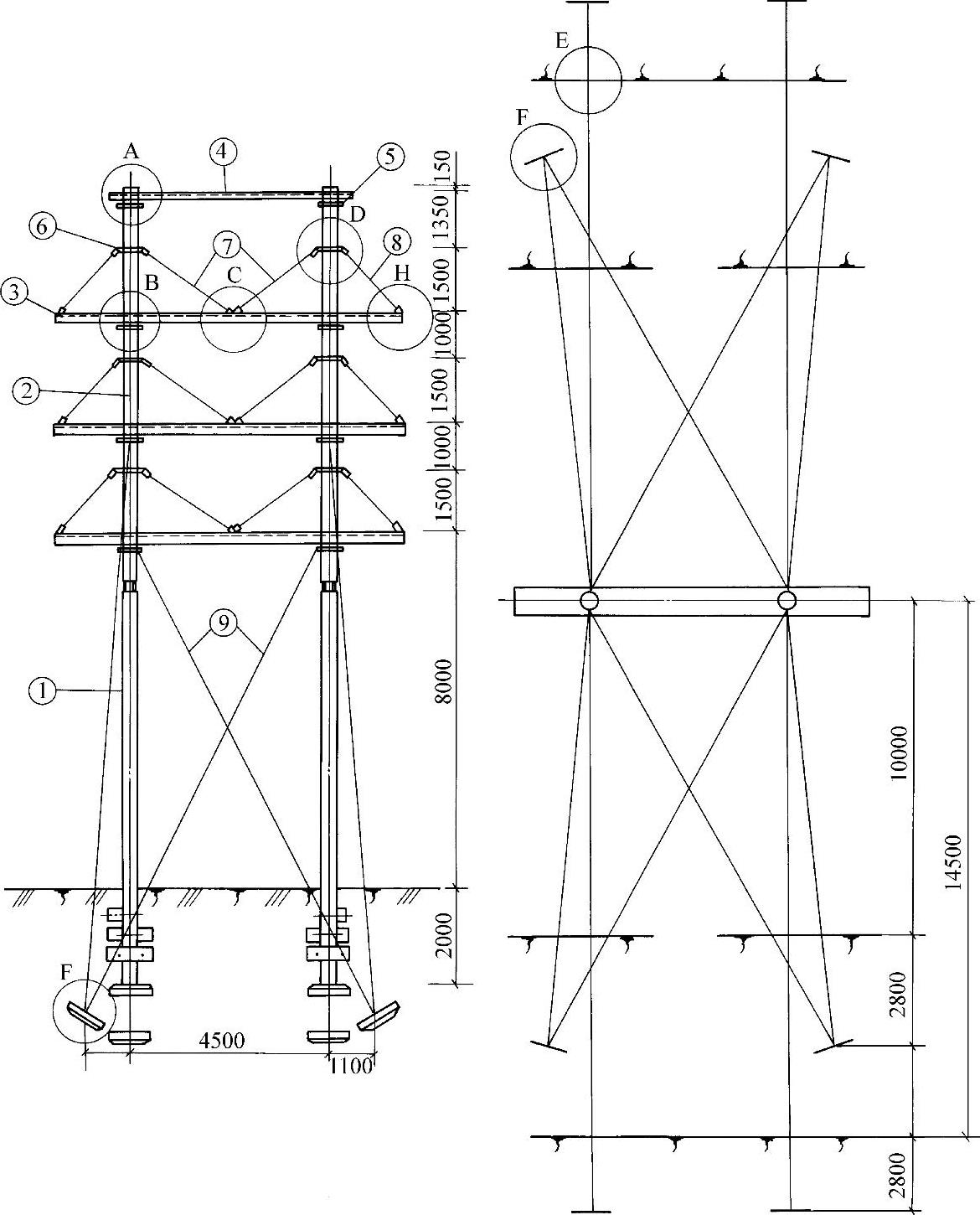

图10-9 双杆型终端杆组装图

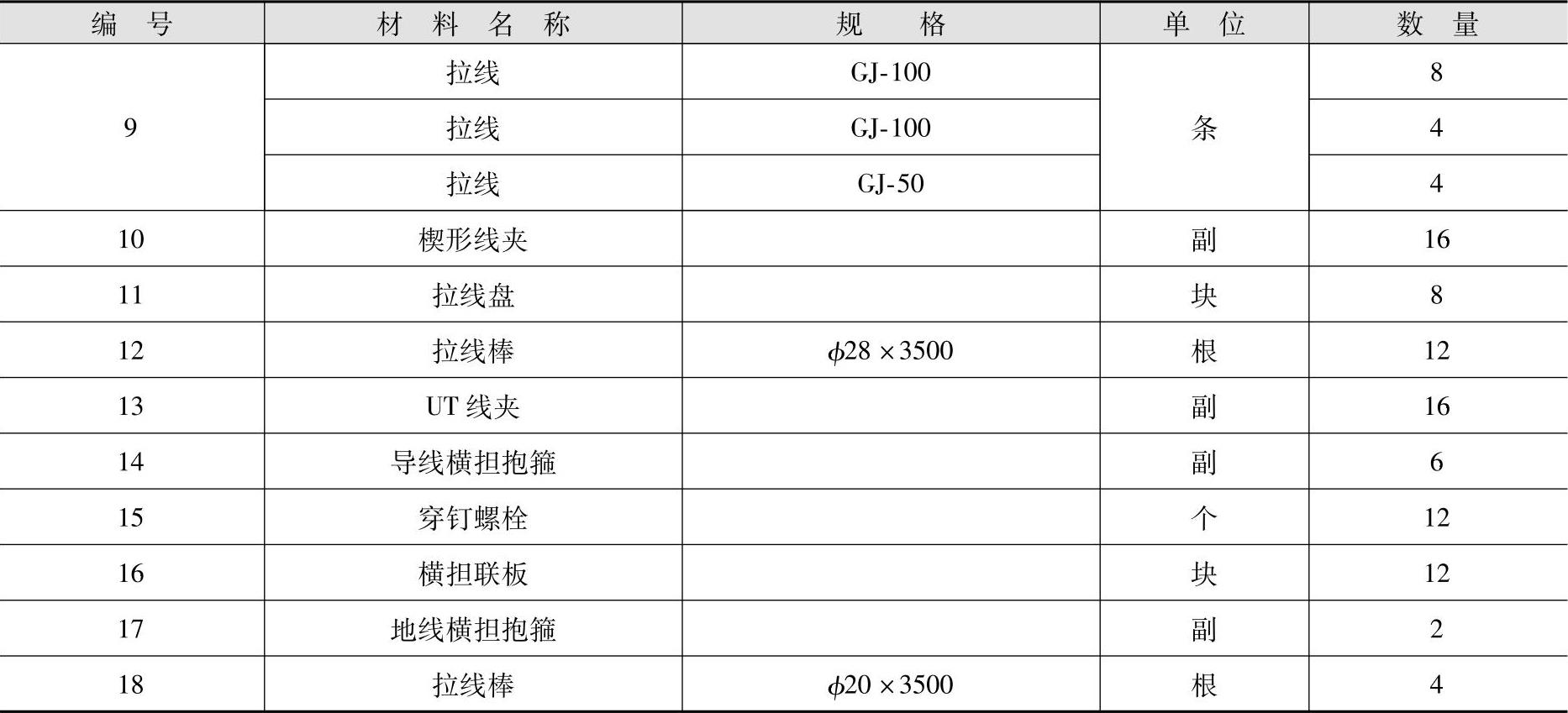

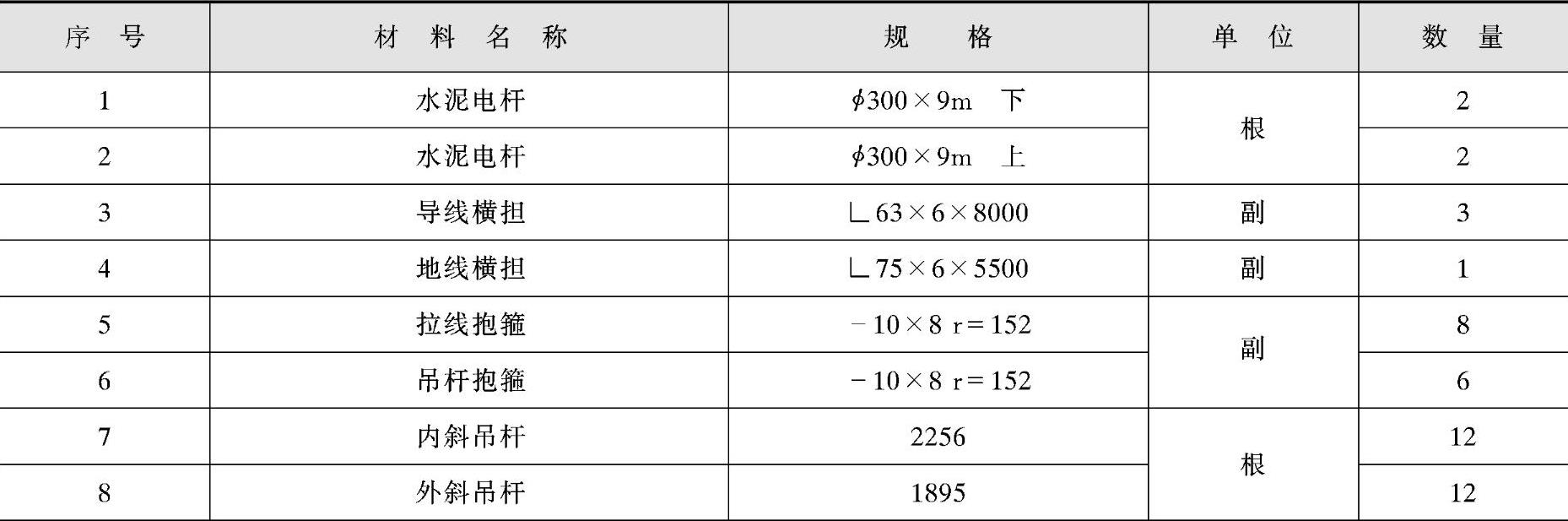

表10-10 终端杆组装图材料表

（续）

（2）拉线每侧设置四层拉线，第一层为避雷线拉线，第二层为横担导线拉线，并与避雷线拉线共用一组拉线盘；第三层为横担导线倾拉线，其拉线盘距线路投影的距离为1100mm，第四层为横担导线X型交叉拉线，并与第三层拉线共用一组拉线盘。该终端杆共设16根拉线，拉线棒均单设，拉线抱箍同杆同层共用。

（3）卡盘设置同耐张杆，防侧倒卡盘，顺线卡盘和反线卡盘。

2.底盘设置同前，根开4.5m。

3.送电距离较小的10kV线路的终端杆（单回路）可用单杆作为终端杆，但部件应为加强型，拉线设置应有杆顶拉线和横担拉线，要求同上。
